Diagrama de fusibles Audi A3/S3 (1996-2003)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Audi A3 / S3 (años del modelo 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003)

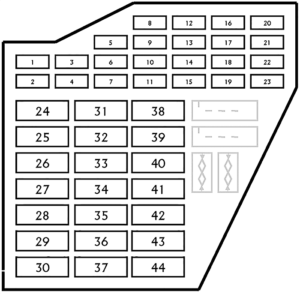

Diagrama de fusibles
| N# | Descripción | Amp. |
|---|---|---|
| 1 | Difusores térmicos, calefacción retrovisores | 10 |
| 2 | Intermitentes | 10 |
| 3 | Alumbrado | 5 |
| 4 | Luz de matrícula | 5 |
| 5 | Sistema eléctrico cómodo | 7,5 |
| 6 | Cierre centralizado | 5 |
| 7 | Luces de marcha atrás | 10 |
| 8 | Teléfono (red D) | 5 |
| 9 | Sistema antibloqueo | 5 |
| 10 | Mando del motor (mot gasolina) | 10 |
| 11 | Cuadro de instrumentos, bloqueo de la palanca de selección | 5 |
| 12 | Diagnóstico tensión de alimentación, teléfono | 7,5 |
| 13 | Luces de freno | 10 |
| 14 | Iluminación del habitáculo, cierre centralizado | 10 |
| 15 | Cuadro de instrumentos, cambio automático | 5 |
| 16 | Acoplamiento magnético, bomba de agua eléctrica | 10 |
| 17 | Calefacción cerradura puerta | 7.5 |
| 18 | Luz der carretera | 10 |
| 19 | Luz izq carretera | 10 |
| 20 | Luz de cruce decha, regulador del alcance de luces | 10 |
| 21 | Luz de cruce izq10 | 10 |
| 22 | Luz trasera y de posición dcha | 5 |
| 23 | Luz trasera y de posición izq | 5 |
| 24 | Limpiaparabrisas, bomba lavaparabrisas | 20 |
| 25 | Ventilador calefacción, aire acondicionado | 25 |
| 26 | Luneta térmica | 20/25 |
| 27 | Limpiaparabrisas trasero | 10 |
| 28 | Bomba de combustible | 15 |
| 29 | Mando del motor (mot gasolina) | 15 |
| Mando del motor (mot diesel) | 10 | |
| 30 | Techo corredizo | 20 |
| 31 | Cambio automático | 20 |
| 32 | Inyectores | 10 |
| Mando del motor (mot diesel) | ||
| 33 | Limpiaíaros | 20 |
| 34 | Calefacción cárter cigüeñal | 10 |
| 35 | Conexión para remolque | 30 |
| 36 | Faros antiniebla, luz trasera antiniebla | 15 |
| 37 | Sin ocupar | |
| 38 | Luz maletero, cierre centralizado | 10 |
| 39 | Intermitentes de emergencia | 15 |
| 40 | Bocina | 20 |
| 41 | Encendedor | 15 |
| 42 | Radio | 15 |
| 43 | Mando del motor (mot gasolina) | 15 |
| Mando del motor (mot diesel) | 10 | |
| 44 | Asiento térmico | 15 |
Diagrama de fusibles Audi A3 / S3 (2013-2015)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Audi A3 / S3 (8V) (años del modelo 2012, 2013, 2014, 2015).
Compartimiento de pasajeros

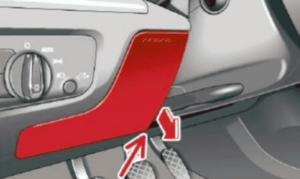

Los fusibles están detrás de una cubierta, en la zona de la columna de dirección (con volante a la derecha: los fusibles están en la guantera, detrás de una cubierta).

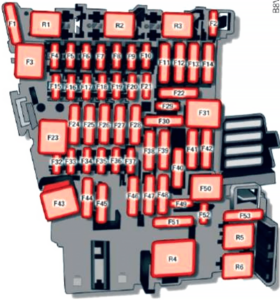

Diagrama de fusibles.
| № | Consumidor |
|---|---|
| F2 | Ajuste del asiento |
| F3 | Bomba hidráulica de la capota (Cabriolet) |
| F4 | Unidad de manejo del MMI, componentes del MMI |
| F5 | Gateway |
| F6 | Alarma antirrobo |
| F7 | Panel de mandos de climatización/calefacción, palanca selectora (cambio automático), calefacción independiente, bobina del relé de la calefacción de la luneta trasera |
| F8 | Diagnosis, mando del freno de estacionamiento electromecánico, mando de las luces, sensor de lluvia / fotosensor, iluminación interior, caja de comunicación (propulsión de híbrido enchufable) |
| F9 | Módulo de conmutadores en la columna de dirección |
| F10 | Pantalla |
| F11 | Tensor del cinturón reversible, lado del conductor |
| F12 | MMI |
| F13 | Unidad de control de la regulación de los amortiguadores / conector de mantenimiento (propulsión de híbrido enchufable) |
| F14 | Ventilador del climatizador |
| F15 | Bloqueo eléctrico de la columna de dirección |
| F16 | MMI |
| F17 | Cuadro de instrumentos |
| F18 | Cámara de marcha atrás |
| F19 | Unidad de control sistema de llave de confort |
| F23 | Iluminación exterior, eyectores térmicos de lavado de los cristales |
| F24 | Techo panorámico / unidad de control de la capota, cierre de la capota (Cabriolet) |
| F25 | Puerta(s) del lado del conductor (p. ej. elevalunas eléctricos) |
| F26 | Calefacción de los asientos |
| F27 | Amplificador |
| F28 | Unidad de control de la capota, electrónica (Cabriolet) |
| F29 | Iluminación interior |
| F31 | Iluminación exterior |
| F32 | Sistemas de asistencia al conductor |
| F33 | Airbag |
| F34 | Iluminación de teclas, bobina para relé de la calefacción para el área de la cabeza (Cabriolet) y relé de la toma de corriente, sonido del interior, conmutador para la luz de marcha atrás, sensor de temperatura, sensor del nivel de aceite |
| F35 | Diagnosis, regulación del alcance de las luces, sensor de la calidad del aire, retrovisores con ajuste automático para posición antideslumbrante |
| F36 | Luz de curva derecha / faro LED derecho |
| F37 | Luz de curva izquierda / faro LED izquierdo |
| F38 | Batería de alto voltaje (propulsión de híbrido enchufable) |
| F39 | Puerta(s) del lado del acompañante (p. ej. elevalunas eléctricos) |
| F40 | Encendedor, tomas de corriente |
| F41 | Tensor del cinturón reversible, lado del acompañante |
| F42 | Cierre centralizado, sistema lavacristales |
| F43 | Faros, iluminación |
| F44 | Tracción total |
| F47 | Limpialuneta |
| F48 | Actuador de sonorización en el exterior (propulsión de híbrido enchufable) |
| F49 | Motor de arranque, sensor del embrague, bobina de relé faro, batería de alto voltaje (propulsión de híbrido enchufable) |
| F53 | Calefacción de la luneta trasera |
Compatimiento de lmotor

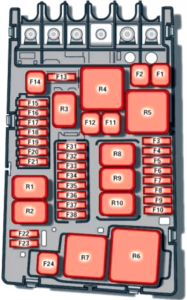

Diagrama de fusibles
| № | Consumidor |
|---|---|
| F1 | Unidad de control del ESC |
| F2 | Unidad de control del ESC |
| F3 | Unidad de control del motor (gasolina/gasoil) |
| F4 | Refrigeración del motor, componentes del motor, bobina calefactor relés (1+2), relé de la bomba de aire secundario |
| F5 | Componentes del motor, depósito de combustible |
| F6 | Sensor de la luz de freno |
| F7 | Componentes del motor, bombas de agua |
| F8 | Sonda lambda |
| F9 | Componentes del motor, chapaleta de escape, unidad de control del tiempo de precalentamiento |
| F10 | Inyectores, unidad de control del combustible |
| F11 | Calefactor barra calefactora 2 |
| F12 | Calefactor barra calefactora 3 |
| F13 | Unidad de control del cambio automático |
| F15 | Bocina |
| F16 | Válvula de desconexión CNG (motor de gas natural) / módulo electrónico de potencia (propulsión de híbrido enchufable) / bobina de encendido |
| F17 | Unidad de control del ESC, unidad de control del motor |
| F18 | Borne 30 (tensión de referencia) |
| F19 | Limpiaparabrisas |
| F20 | Bocina |
| F22 | Borne 50 diagnóstico |
| F23 | Motor de arranque |
| F24 | Calefactor barra calefactora 1, servofreno (propulsión de híbrido enchufable) |
| F31 | Bomba de vacío / bomba de agua (propulsión de híbrido enchufable) |
| F32 | Faros LED |
| F33 | Acumulador del servofreno (propulsión de híbrido enchufable) |
| F34 | Control del servofreno (propulsión de híbrido enchufable) |
| F35 | Relé (propulsión de híbrido enchufable) |
| F37 | Calefacción independiente |
Diagrama de fusibles Audi A3 / S3 (2004-2007)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Audi A3 / S3 (8P) (años del modelo 2003, 2004, 2005, 2006, 2007, 2008).

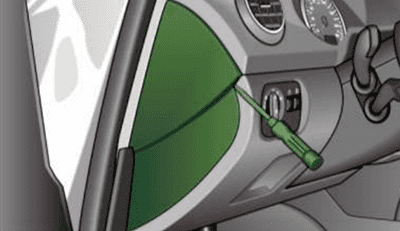

Compartimiento de pasajeros

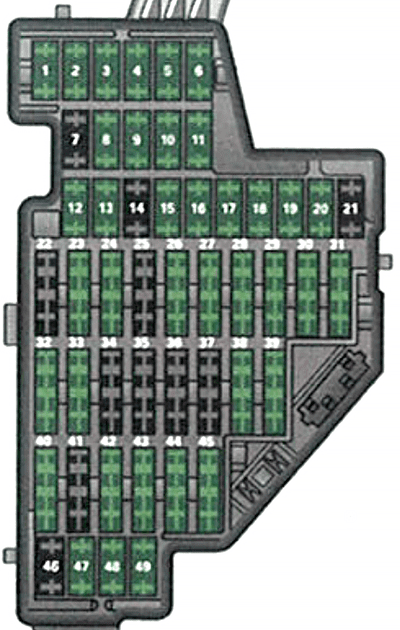

Diagrama de fusibles
| № | Consumidor | Amp. |
|---|---|---|
| 1 | Unidad de control para remolque, componentes del motor (I), regulación manual del alcance de las luces, regulación automática del alcance de las luces, unidad de control del AFS, componentes del motor (II), conmutador de las luces (iluminación de los mandos), conector de diagnóstico | 10A |
| 2 | Tracción total, cambio automático, unidad de control para la transferencia de datos CAN (gateway), dirección electromecánica, campo de indicación de las marchas del cambio automático, relé del motor, unidad de control del depósito de combustible, unidad de control del ABS, ASR, ESP, conmutador de las luces | 10A |
| 3 | Airbag | 5A |
| 4 | Calefacción (panel de mandos), climatizador (sensor de presión, sensor de la calidad del aire), teclas del programa electrónico de estabilización (ESP), de la regulación antipatinaje (ASR) y del indicador de la presión de los neumáticos, sensor del nivel de aceite (WIV), conmutador de la luz de marcha atrás, calefacción de los asientos delanteros y traseros, navegación en el cuadro de instrumentos, asistente de aparcado, mando de la puerta del garaje, retrovisor interior con función antideslumbrante automática, eyectores de lavado calefactables, calefacción (unidad de control), climatizador (unidad de control) | 5A |
| 5 | Faro AFS (izquierda) | 5A |
| 6 | Faro AFS (derecha) | 5A |
| 7 | Sin ocupar | – |
| 8 | Sin ocupar | – |
| 9 | Sin ocupar | – |
| 10 | Sin ocupar | – |
| 11 | Sin ocupar | – |
| 12 | Cierre centralizado (puertas delanteras) | 10A |
| 13 | Cierre centralizado | 10A |
| 14 | Programa electrónico de estabilización (ESP) (unidad de control), cambio automático (unidad de control), ayuda de aparcamiento, campo de indicación de las marchas en el cambio automático | 10A |
| 15 | Luces interiores, luces de lectura | 10A |
| 16 | Conector de diagnóstico, sensor de lluvia, calefacción (unidad de control), climatizador (unidad de control), calefacción estacionaria | 10A |
| 17 | Alarma antirrobo | 5A |
| 18 | Sin ocupar | – |
| 19 | Sin ocupar | – |
| 20 | Sin ocupar | – |
| 21 | Sin ocupar | – |
| 22 | Climatizador (ventilador) | 40A |
| 23 | Elevalunas del lado del conductor, delante | 30A |
| 24 | Encendedor | 20A |
| 25 | Calefacción de la luneta trasera | 30A |
| 26 | Toma de corriente en el maletero | 20A |
| 27 | Unidad de control del depósito de combustible, bomba de combustible | 15A |
| 28 | Elevalunas traseros | 30A |
| 29 | Sin ocupar | – |
| 30 | Cambio automático | 20A |
| 31 | Cambio automático/ Bomba de depresión | 20A |
| 32 | Sistema limpiafaros | 30A |
| 33 | Techo corredizo/deflector | 20A |
| 34 | Calefacción del asiento, detrás | 20A |
| 35 | Sin ocupar | – |
| 36 | Apoyo lumbar | 10A |
| 37 | Calefacción del asiento, delante | 20A |
| 38 | Elevalunas del lado del acompañante, delante | 30A |
| 39 | Sin ocupar | – |
| 40 | Climatizador/ Calefacción manual (ventilador) | 40A |
| 41 | Limpialuneta | 15A |
| 42 | Limpiaparabrisas (bomba de lavado) | 15A |
| 43 | Electrónica de confort (unidad de control) | 20A |
| 44 | Unidad de control del remolque | 20A |
| 45 | Unidad de control del remolque | 15A |
| 46 | Toma de corriente para remolque | 10A |
| 47 | Preinstalación para el móvil (interfaz VDA) | 5A |
| 48 | Vehículos especiales | 10A |
| 49 | Vehículos especiales | 5A |
Compartimento del motor
Desbloquee la tapa de los fusibles, mueva ambas correderas hacia adelante.

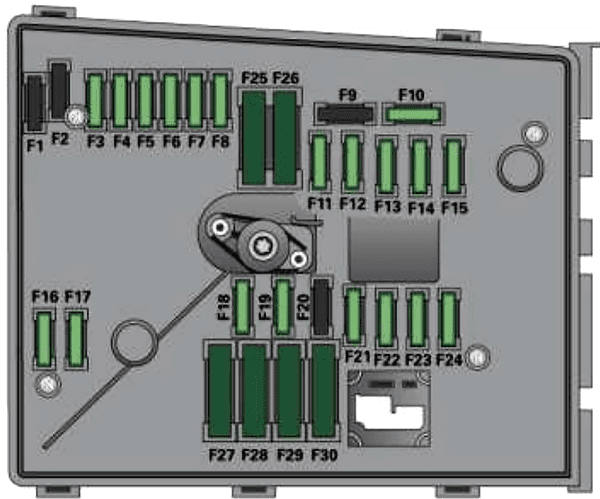

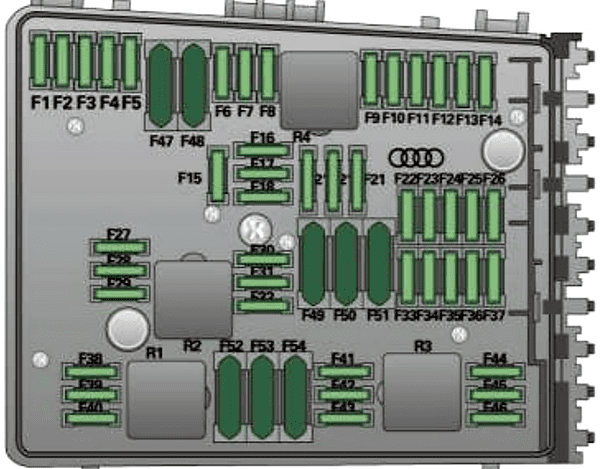

Versión 1 (con 30 fusibles)
Dotación de fusibles para los modelos con motores de gasolina FSI de 1,6L y 2,0L y con todos los motores Diésel.
| № | Consumidor | Amp. |
|---|---|---|
| F1 | Sin ocupar | – |
| F2 | Electrónica del volante | 5A |
| F3 | Tensión de la batería | 5A |
| F4 | Válvulas del sistema antibloqueo (ABS) | 30A |
| F5 | Unidad de control del cambio | 15A |
| F6 | Cuadro de instrumentos | 5A |
| F7 | Sin ocupar | – |
| F8 | Equipo de radio, sistema de navegación | 15A/25A |
| F9 | Sistema de navegación, teléfono móvil, dispositivo de TV | 5A |
| F10 | Relé principal | 10A |
| F11 | Calefacción estacionaria | 20A |
| F12 | Unidad de control para transmisión de datos CAN (gateway) | 5A |
| F13 | Unidad de control del motor (motor de gasolina/gasoil) | 25A/30A |
| F14 | Módulo de encendido, bobinas de encendido | 20A |
| F15 | Unidad de control del tiempo de precalentamiento / Componentes del motor, sondas lambda | 5A/10A/15A |
| F16 | Bomba del sistema antibloqueo (ABS) | 30A |
| F17 | Claxon | 15A |
| F18 | Amplificador de audio | 30A |
| F19 | Sistema limpiaparabrisas delantero | 30A |
| F20 | Válvula dosificadora | 20A |
| F21 | Sonda lambda (TDD/ Sonda lambda (motor de gasolina) | 10A/15A |
| F22 | Conmutador del pedal de embrague, conmutador de la luz de los frenos | 5A |
| F23 | Componentes del motor | 5A/10A/15A |
| F24 | Componentes del motor | 10A |
| F25 | Iluminación izquierda (unidad de control de la red de a bordo) | 30A |
| F26 | Iluminación derecha (unidad de control de la red de a bordo) | 30A |
| F27 | Bomba de aire secundario/unidad de control del tiempo de precalentamiento | 40A/50A |
| F28 | Alimentación borne 15 | 40A |
| F29 | Fusibles en el tablero de instrumentos (equipamiento opcional) | 50A |
| F30 | Alimentación borne 75 | 50A |
Versión 2 (con 54 fusibles)
Dotación de fusibles para los modelos con motores de gasolina FSI turboalimentado de 2,0L y V6 de 3,2L.
| № | Consumidor | Amp. |
|---|---|---|
| F1 | Bomba del sistema antibloqueo (ABS) | 30A |
| F2 | Válvulas del sistema antibloqueo (ABS) | 30A |
| F3 | Sin ocupar | – |
| F4 | Tensión de la batería | 5A |
| F5 | Claxon | 15A |
| F6 | Válvula de control de dosificación/Bomba de combustible | 15A |
| F7 | Sin ocupar | – |
| F8 | Sin ocupar | – |
| F9 | Componentes del motor | 10A |
| F10 | Medidor de la masa de aire | 10A |
| F11 | Sonda lambda anterior al catalizador | 10A |
| F12 | Sonda lambda posterior al catalizador | 10A |
| F13 | Cambio automático | 15A |
| F14 | Sin ocupar | – |
| F15 | Bomba de agua con ciclo activo postmarcha | 10A |
| F16 | Electrónica del volante | 5A |
| F17 | Cuadro de instrumentos | 5A |
| F18 | Amplificador de audio | 30A |
| F19 | Equipo de radio, sistema de navegación | 15A/25A |
| F20 | Sistema de navegación, teléfono móvil, dispositivo de TV | 5A |
| F21 | Sin ocupar | – |
| F22 | Sin ocupar | – |
| F23 | Unidad de control del motor, relé principal | 10A |
| F24 | Unidad de control para transmisión de datos CAN (gateway) | 5A |
| F25 | Sin ocupar | – |
| F26 | Sin ocupar | – |
| F27 | Sin ocupar | – |
| F28 | Unidad de control del motor | 25A |
| F29 | Relé del motor, componentes del motor | 5A |
| F30 | Calefacción estacionaria | 20A |
| F31 | Sistema limpiaparabrisas delantero | 30A |
| F32 | Sin ocupar | – |
| F33 | Sin ocupar | – |
| F34 | Sin ocupar | – |
| F35 | Sin ocupar | – |
| F36 | Sin ocupar | – |
| F37 | Sin ocupar | – |
| F38 | Componentes del motor | 10A |
| F39 | Conmutador del pedal de embrague, conmutador de la luz de los frenos | 5A |
| F40 | Bobinas de encendido | 20A |
| F41 | Sin ocupar | – |
| F42 | Alimentación del relé del motor | 5A |
| F43 | Bobinas de encendido | 30A |
| F44 | Sin ocupar | – |
| F45 | Sin ocupar | – |
| F46 | Sin ocupar | – |
| F47 | Iluminación izquierda (unidad de control de la red de a bordo) | 30A |
| F48 | Iluminación derecha (unidad de control de la red de a bordo) | 30A |
| F49 | Alimentación borne 15 | 40A |
| F50 | Sin ocupar | – |
| F51 | Bomba de aire secundario | 40A |
| F52 | Alimentación borne 75 | 50A |
| F53 | Fusibles en el tablero de instrumentos (equipamiento opcional) | 50A |
| F54 | Sin ocupar | – |
