Diagrama de fusibles Audi A7 (2015-2018)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Audi A7 (años del modelo 2015, 2016, 2017, 2018)
Compartimiento de pasajeros

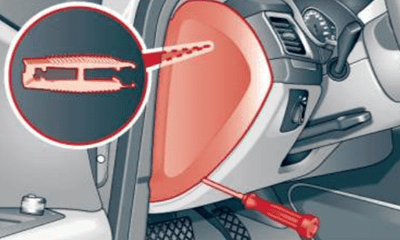

Los fusibles se encuentran en la parte frontal del puesto de conducción, a izquierda y derecha.

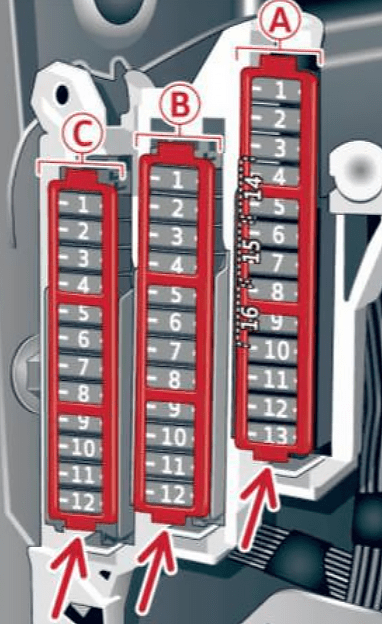

Diagrama de fusibles (Lado del conductor)
| № | Consumidor |
|---|---|
| 1 | Dirección electromecánica, embrague del remolque, ionizador, regleta de mandos, calefacción del asiento (parte trasera), freno de estacionamiento |
| 2 | Bocina, climatizador, gateway, retrovisor interior con ajuste automático para posición antideslumbrante |
| 4 | Ayuda de aparcamiento, regulación del alcance de las luces |
| 5 | Dirección dinámica, airbag, control electrónico de estabilización |
| 6 | Faros |
| 7 | Adaptive cruise control |
| 8 | Sensores del asiento del acompañante, airbag |
| 9 | Gateway |
| 10 | Sonido del motor, asistente de visión nocturna, mando para la puerta del garaje (HomeLink), ayuda de aparcamiento |
| 11 | Proceso de imágenes videocámara |
| 12 | Faros |
| 13 | Módulo de conmutadores en la columna de dirección |
| 14 | Borne 15 (maletero) |
| 15 | Borne 15 (compartimento del motor) |
| 16 | Motor de arranque |
| 1 | Infotainment |
| 2 | Infotainment |
| 3 | Asiento del acompañante |
| 5 | Airbag, control electrónico de estabilización |
| 6 | Alarma antirrobo |
| 7 | Freno de estacionamiento |
| 8 | Iluminación interior |
| 9 | Calefacción para la videocámara en el parabrisas, fotosensor / sensor de lluvia |
| 10 | Apoyo lumbar (asiento del conductor) |
| 11 | Asiento del conductor |
| 12 | Control electrónico de estabilización |
| 13 | Bocina |
| 14 | Faros |
| 15 | Calefacción del asiento, delante |
| 16 | Dirección dinámica |
| 1 | Pedal del embrague |
| 2 | Bomba de combustible |
| 3 | Sensor de la luz de freno |
| 4 | Adblue (motor Diesel)/Acústica del motor |
| 5 | Puerta trasera |
| 6 | Puerta delantera |
| 7 | Control electrónico de estabilización |
| 8 | Motor del limpiaparabrisas |
| 9 | Sistema limpiafaros |
| 10 | Iluminación interior, climatizador |
| 11 | Faros |
| 12 | Techo corredizo |

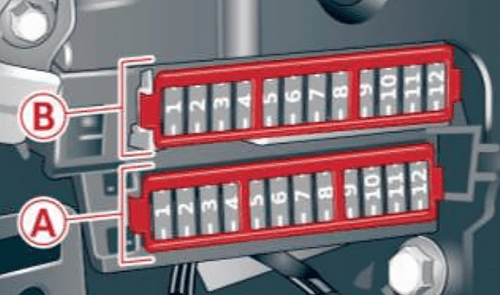

Diagrama de fusibles (Lado del acompañante)
| № | Consumidor |
|---|---|
| 1 | Infotainment, cambiador de CDs |
| 2 | Infotainment (pantalla) |
| 1 | Climatizador |
| 2 | Climatizador (ventilador) |
| 3 | Interfaz de diagnóstico |
| 4 | Cerradura de encendido eléctrica |
| 5 | Bloqueo eléctrico de la columna de dirección |
| 6 | Módulo de conmutadores en la columna de dirección |
| 7 | Ajuste eléctrico de la columna de dirección |
| 8 | Conmutador de las luces |
| 9 | Head-up Display |
| 10 | Cuadro de instrumentos |
| 11 | Infotainment, cambiador de DVD |

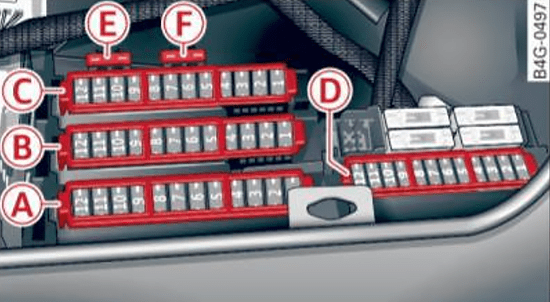

Compartimento del maletero
Los fusibles se encuentran detrás el revestimiento lateral derecho del maletero.
Diagrama de fusibles
| № | Consumidor |
|---|---|
| 1 | Dispositivo para remolque/Toma de corriente de 220 voltios |
| 2 | Dispositivo para remolque/Portabebidas climatizado |
| 3 | Dispositivo para remolque/Ajustar el asiento del acompañante desde la parte trasera |
| 4 | Freno de estacionamiento |
| 5 | Freno de estacionamiento |
| 6 | Puerta delantera (lado del acompañante) |
| 7 | Iluminación exterior, detrás |
| 8 | Cierre centralizado, cierre asistido |
| 9 | Calefacción del asiento (delante) |
| 11 | Calefacción (detrás), climatizador |
| 12 | Dispositivo para remolque |
| 1 | Tensor del cinturón, izquierda |
| 2 | Tensor del cinturón, derecha |
| 3 | Depósito de Adblue (motor Diesel)/Bomba de combustible |
| 4 | Depósito AdBlue (motor Diesel)/Soporte del motor (motor de gasolina) |
| 5 | Portón del maletero controlado por sensor |
| 6 | Suspensión neumática, regulación de amortiguadores |
| 7 | Puerta trasera (lado del acompañante) |
| 8 | Grupos ópticos traseros |
| 9 | Portón del maletero |
| 10 | Rear Seat Entertainment |
| 12 | Spoiler trasero (Sportback), techo corredizo |
| 1 | Infotainment |
| 2 | Infotainment |
| 3 | Infotainment, retrovisor interior con ajuste automático para posición antideslumbrante |
| 4 | Cámara de marcha atrás/cámaras para el entorno |
| 5 | Sintonizador de TV |
| 6 | Sistema para detectar las fugas del depósito |
| 7 | Tomas de corriente |
| 8 | Calefacción independiente |
| 10 | Apoyo lumbar (asiento del acompañante) |
| 12 | Infotainment |
| 1 | Suspensión neumática, regulación de amortiguadores, diferencial deportivo, freno de estacionamiento |
| 2 | Sensor de recorrido del embrague/Cambio automático |
| 3 | Asientos |
| 4 | Limpialuneta (Avant) |
| 5 | Side assist |
| 6 | Sonido del motor |
| 7 | Infotainment/Amplificador de sonido |
| 8 | Gateway |
| 9 | Diferencial deportivo |
| 10 | Climatizador |
| 11 | Sistema de control de la presión de los neumáticos/Calefacción independiente |
| 12 | Sistema Start-Stop |
| 1 | Vehículos especiales/Plazas del asiento trasero |
| 1 | Calefacción de la luneta trasera |
