Diagrama de fusibles Audi TT (1999-2006)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Audi TT (8N) (años del modelo 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006).
Ubicación del panel de fusibles

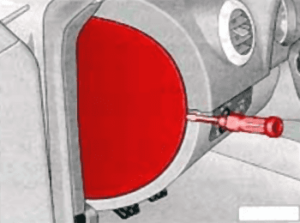

Los fusibles se encuentran en el frontal izquierdo del tablero de instrumentos detrás de una cubierta. Para sacar la cubierta, coloque en la muesca un destornillador y haga palanca.
En la parte interior de la tapa de los fusibles hay un adhesivo en el que se relaciona la dotación de fusibles. En la fila ce la cercena se han colocado dos fusibles de repuesto.
Diagrama de fusibles
| N# | Amp. | Consumidor |
|---|---|---|
| 1 | 10 | Eyectores térmicos lavaparabrisas, calefacción retrovisores |
| 2 | 10 | Intermitentes |
| 3 | 5 | Iluminación (guantera), climatizador, relé faros antiniebla, testigo luminoso de la luz de posición |
| 4 | 5 | Luz de matrícula |
| 5 | 7.5 | Sistema eléctrico de confort (potenciómetro asiento térmico, controles lámparas, Homelink, conmutadores y motores do los retrovisores, indicador temperatura, exterior, climatizador) |
| 6 | 5 | Cierre centralizado |
| 7 | 10 | Luz de marcha atrás |
| 8 | 5 | Teléfono (movil) |
| 9 | 5 | ABS / ESP |
| 10 | 5 | Gestión del motor (gasolina) |
| 11 | 5 | Cuadro de instrumentos |
| 12 | 7.5 | Diagnostico tensión alimentación, teléfono |
| 13 | 10 | Luces de freno |
| 14 | 10 | Iluminación del habitáculo, cierre centralizado |
| 15 | 5 | Cuadro instrumentos |
| 16 | 10 | Acoplamiento electromagnético, bomba de agua eléctrica |
| 17 | Sin ocupar | |
| 18 | 10 | Luz de carretera, derecha |
| 19 | 10 | Luz de carretera, izquierda |
| 20 | 15 | Luz derecha de cruce, regulador del alcance luces |
| 21 | 15 | Luz izquierda de cruce, regulador del alcance de luces |
| 22 | 5 | Luz trasera y de posición, der. |
| 23 | 5 | Luz trasera y de posición, izq. |
| 24 | 20 | Limpiaparabrisas, bomba lavaparabrisas |
| 25 | 25 | Ventilador calefacción, climatizador |
| 26 | 25 | Luneta térmica |
| 27 | Sin ocupar | |
| 28 | 20 | Bomba del combustible |
| 29 | 15 | Gestión del motor (gasolina) |
| 30 | Sin ocupar | |
| 31 | 5 | Acoplador Haldex |
| 32 | 10 | Inyectores (gasolina) |
| 33 | 20 | Limpiafaros |
| 34 | 10 | Gestión del motor (gasolina) |
| 35 | Sin ocupar | |
| 36 | 15 | Faros antiniebla, luz trasera antiniebla |
| 37 | 10 | Contacto S (Radio, cierre centralizado) |
| 38 | 15 | Cierre centralizado |
| 39 | 15 | Intermitentes simultáneos de emergencia |
| 40 | 20 | Bocina |
| 41 | 15 | Encendedor |
| 42 | 20 | Radio, vigilancia del habitáculo |
| 43 | 10 | Gestión del motor (gasolina) |
| 44 | 15 | Asiento térmico |
Diagrama de fusibles Audi TT (2015-2020)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Audi TT (FV/8S) (años del modelo 2015, 2016, 2017, 2018, 2019, 2020).
Compartimiento de pasajeros

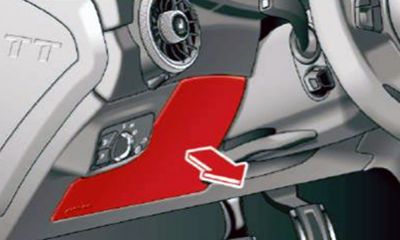

Los fusibles están detrás de una cubierta, en la zona de la columna de dirección.

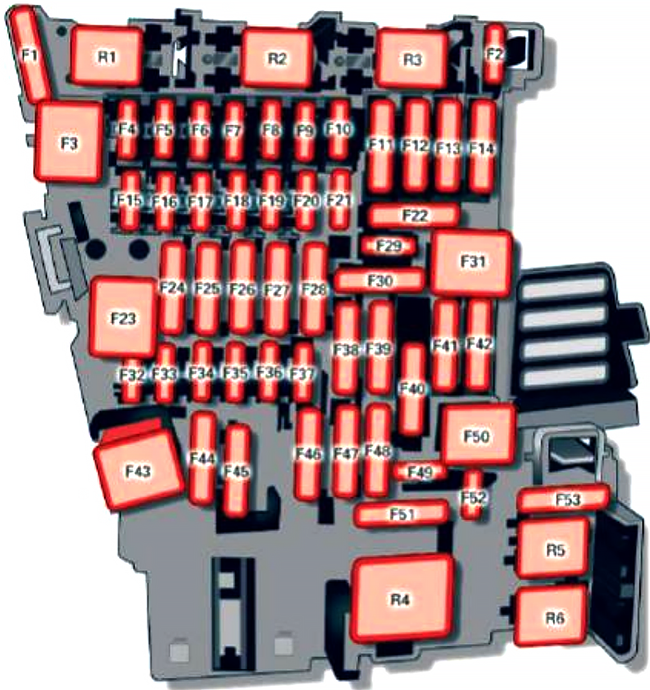

Diagrama de fusibles
| № | Consumidor |
|---|---|
| F3 | Unidad de control del ESC |
| F4 | Ordenador central (MIB-2) |
| F5 | Gateway |
| F6 | Alarma antirrobo |
| F7 | Panel de mandos del climatizador, palanca selectora (cambio automático), calefacción independiente, bobina del relé de la calefacción de la luneta trasera |
| F8 | Diagnóstico, conmutador para freno de estacionamiento, mando de las luces, sensor de lluvia y de luz, iluminación interior |
| F9 | Módulo de conmutadores en la columna de dirección |
| F10 | Pantalla |
| F11 | Embrague Haldex |
| F12 | MMI |
| F13 | Unidad de control regulación de los amortiguadores |
| F14 | Ventilador del climatizador |
| F15 | Bloqueo eléctrico de la columna de dirección |
| F16 | MMI |
| F17 | Cuadro de instrumentos |
| F18 | Cámara de marcha atrás |
| F19 | Unidad de control sistema de llave de confort |
| F20 | Reglaje eléctrico del apoyo lumbar |
| F23 | Iluminación exterior derecha, ordenador de a bordo (derecha) |
| F25 | Puerta(s) del lado del conductor (p. ej. elevalunas eléctricos) |
| F26 | Calefacción de los asientos |
| F28 | Hembrilla para medios AMI High |
| F29 | Ordenador de a bordo |
| F31 | Ordenador de a bordo, izquierda |
| F32 | Sistemas de asistencia al conductor |
| F33 | Airbag |
| F34 | Relé para tomas de corriente, sonido interior, conmutador para luz de marcha atrás, sensor de temperatura, sensor del nivel de aceite |
| F35 | Diagnosis, regulación del alcance de las luces, sensor de la calidad del aire, retrovisores con ajuste automático para posición antideslumbrante |
| F36 | Luz de curva derecha / faro LED derecho |
| F37 | Luz de curva izquierda / faro LED izquierdo |
| F38 | Unidad de control del motor, unidad de control del ESC |
| F39 | Puerta(s) del lado del acompañante (p. ej. elevalunas eléctricos) |
| F40 | Encendedor, tomas de corriente |
| F41 | Relé SCR y unidad de alimentación |
| F42 | Cierre centralizado |
| F43 | Ordenador de a bordo |
| F45 | Asiento de reglaje eléctrico del lado del conductor |
| F49 | Motor de arranque, sensor del embrague |
| F50 | Válvulas del ESC |
| F53 | Calefacción de la luneta trasera |

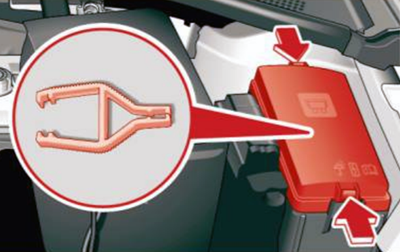

Compartimento del motor

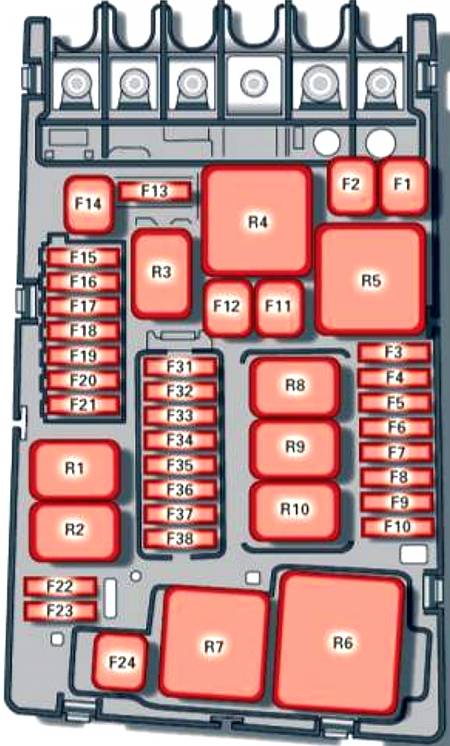

Diagrama de fusibles
| № | Consumidor |
|---|---|
| F3 | Unidad de control del motor (gasolina/gasoil) |
| F4 | Refrigeración del motor, componentes del motor, bobina calefactor relés (1+2), relé de la bomba de aire secundario |
| F5 | Componentes del motor, sistema de combustible |
| F6 | Sensor de la luz de freno |
| F7 | Componentes del motor |
| F8 | Sonda lambda |
| F9 | Componentes del motor, chapaleta de escape, unidad de control del tiempo de precalentamiento |
| F10 | Inyectores, unidad de control del combustible |
| F11 | Calefactor barra calefactora 2 |
| F12 | Calefactor barra calefactora 3 |
| F13 | Unidad de control del cambio automático |
| F15 | Bocina |
| F16 | Bobina de encendido |
| F17 | Unidad de control del ESC, unidad de control del motor |
| F18 | Borne 30 (tensión de referencia) |
| F19 | Limpiaparabrisas |
| F20 | Bocina |
| F22 | Borne 50 diagnóstico |
| F23 | Motor de arranque |
| F24 | Calefactor barra calefactora 1 |
| F32 | Faros LED |
