Diagrama de fusibles Chevrolet Captiva (2011-2018)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Chevrolet Captiva (años del modelo 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018).
Caja de Fusibles del Panel de Instrumentos

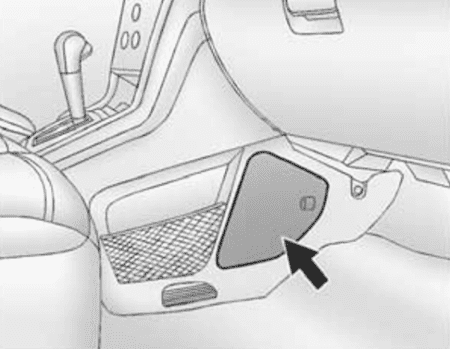

La caja de fusibles del tablero de instrumentos está situada en el lado del acompañante de la consola inferior. Tire de la lengüeta de la tapa de la caja de fusibles en línea recta y hacia atrás para acceder a los fusibles.

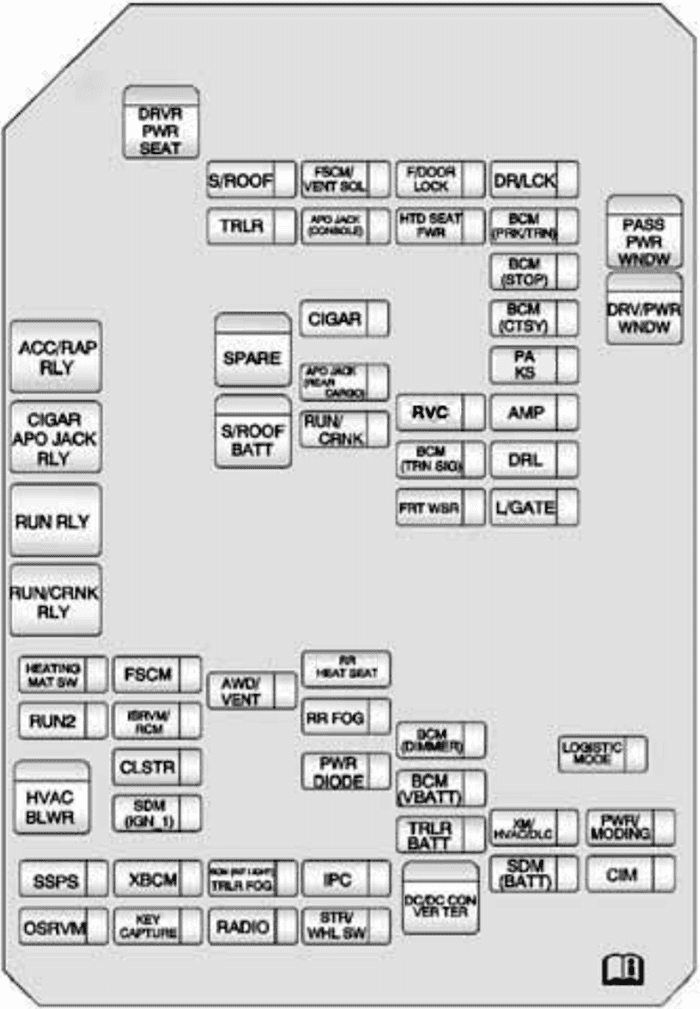

Diagrama de fusibles
| Fusibles | Uso |
|---|---|
| RVC | Cámara retrovisora |
| AMP / SCRPM |
Amplificador / Módulo de alimentación de la reducción catalítica selectiva |
| APO JACK (CONSOLE) | Toma de corriente auxiliar |
| APO JACK (REAR CARGO) |
Toma de corriente auxiliar del compartimiento de equipaje |
| AWD/VENT | Tracción total/ Ventilación |
| BCM (CTSY) | Módulo de control de la carrocería (cortesía) |
| BCM (DIMMER) | Módulo de control de la carrocería (ajuste de brillo) |
| BCM (INT LIGHT) TRLR FOG |
Módulo de control de la carrocería (luz interior), luces antiniebla del remolque |
| BCM (PRK/TRN) | Módulo de control de la carrocería (luz de estacionamiento/ intermitente) |
| BCM (STOP) | Módulo de control de la carrocería (luz de freno) |
| BCM (TRN SIG) | Módulo de control de la carrocería (intermitente) |
| BCM (VBATT) | Módulo de control de la carrocería (voltaje de batería) |
| CIGAR | Encendedor |
| CIM | Sistema global de comunicaciones |
| CLSTR | Cuadro de instrumentos |
| CONVERTIDOR DC/DC | Convertidor DC/DC |
| DRL | Luces de conducción diurna |
| DR/LCK | Cerradura de la puerta del conductor |
| DRVR PWR SEAT | Asiento eléctrico del conductor |
| DRV/ PWR WNDW | Levantavidrios eléctrico del conductor |
| F/DOOR LOCK | Cerradura de la puerta del depósito de combustible |
| FRT WSR | Lavaparabrisas delantero |
| FSCM | Módulo de control del sistema de combustible |
| FSCM/ VENT SOL | Módulo de control del sistema de combustible, solenoide de ventilación |
| HEATING MAT SW | Interruptor de la alfombra térmica |
| HTD SEAT PWR / REAR A/C | Alimentación de asientos calefaccionados/aire acondicionado trasero |
| ACT ASIENTO CALEF / A/A TRASERO | Activación de asiento calefaccionado / Aire acondicionado trasero |
| HVAC BLWR | Calefacción, ventilación y ventilador de aire acondicionado |
| IPC | Cuadro de instrumentos |
| ISRVM/RCM | Retrovisor interior/Módulo de brújula remota |
| AUDIO / KEY CAPTURE |
Sistema de audio/Captura de llave / Generador de claves |
| L/GATE | Portón trasero levadizo |
| LOGISTIC MODE | Modo logístico |
| OSRVM | Retrovisor exterior |
| PA KS | PA KS |
| PASS PWR WNDW | Levantavidrios eléctrico del acompañante |
| PWR DIODE | Diodo de potencia |
| PWR MODING | Modulación de potencia |
| RADIO | Radio |
| RR FOG | Desempañador trasero |
| RR HEAT SEAT | Asiento trasero calefacado |
| RUN 2 | Llave de voltaje de batería en posición Run (Funcion amiento) |
| RUN/CRNK | Funcionamiento Arranque |
| RVS/ HVAC/DLC | RVS/ Calefacción, Ventilación, y Aire acondicionado/ Conexión Data Link |
| SDM (BATT) | Módulo de diagnóstico de seguridad (batería) |
| SDM (IGN 1) | Módulo de diagnóstico de seguridad (encendido 1) |
| SPARE | Repuesto |
| S/ROOF | Techo solar |
| S/ROOF BATT | Batería del techo solar |
| SSPS | Dirección asistida sensible a la velocidad |
| STR/WHL SW | Interruptor de la dirección asistida |
| TRLR | Remolque |
| TRLR BATT | Batería del remolque |
| XBCM | Módulo de control de carrocerías de exportación |
| XM/HVAC/DLC | Radio por satélite marca XM (en su caso)/ Calefacción, ventilación y aire acondicionado/ Conexión de enlace de datos |
| ACC/RAP RLY | Potencia de los accesorios en modo de Accesorios/ Funcionamiento |
| CIGAR APO JACK RLY | Encendedor y toma de alimentación auxiliar |
| RUN/ CRNK RLY | Funcionamiento/ Arranque |
| RUN RLY | Run |
Caja de fusibles del compartimiento motor

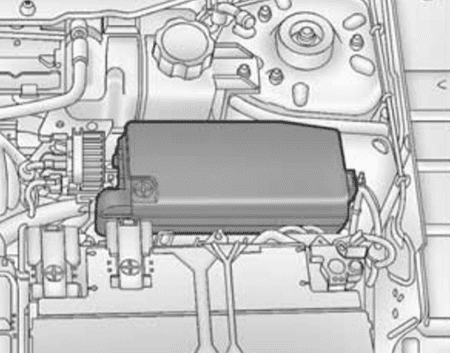

La caja de fusibles del compartimento del motor está situada en el lado derecho del compartimento del motor, cerca de la batería.

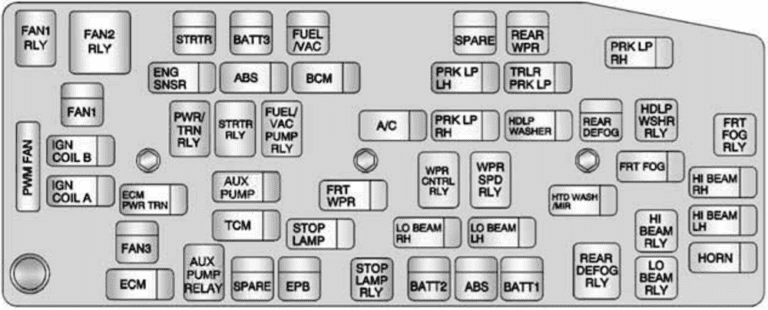

Diagrama de fusibles
| Fusibles | Uso |
|---|---|
| ABS | Sistema antibloqueo de frenos |
| A/C | Calefacción, ventilación y sistema de aire acondicionado |
| AUX PUMP | Bomba auxiliar |
| BATT1 | Alimentación principal 1 de la caja de fusibles del tablero de instrumentos |
| BATT2 | Alimentación principal 2 de la caja de fusibles del tablero de instrumentos |
| BATT3 | Alimentación principal 3 de la caja de fusibles del tablero de instrumentos |
| BCM | Módulo de control de sistemas de la carrocería |
| ECM | Módulo de control del motor |
| ECM PWR TRN | Módulo de control del motor/Tren de potencia |
| ENG SNSR | Sensores de motor varios |
| EPB | Freno de estacionamiento eléctrico |
| FAN1 | Ventilador de refrigeración 1 |
| FAN3 | Ventilador de refrigeración 3 |
| FRT FOG | Faros antiniebla |
| FRT WPR | Motor del limpiapa-rabrisas delantero |
| FUEL/VAC | Bomba de combustlble/Bomba de vacío |
| HDLP WASHER | Lavafaros |
| Hl BEAM LH | Luz alta (izquierda) |
| Hl BEAM RH | Luz alta (derecha) |
| BOCINA | Bocina |
| HTD WASH/MIR | Líquido lavafaros calefaccionado/ Espejos calefaccio-nados |
| IGN COIL A | Bobina de encendido A |
| IGN COIL B | Bobina de encendido B |
| LO BEAM LH | Luz baja (izquierda) |
| LO BEAM RH | Luz baja (derecha) |
| PRK LP LH | Luces de posición (izquierda) |
| PRK LP RH | Luces de posición (derecha) |
| PRK LP RH/ LIFTGATE | Luces de posición (derecha)/ Portón trasero |
| PWM FAN | Ventilador de modulación por ancho de pulso |
| REAR DEFOG | Desempañador de la luneta trasera |
| REAR WPR | Motor del limpialuneta |
| STOP LAMP | Luces de freno |
| LUZ ESTACIONAMIENTO | Luces de posición |
| STRTR | Motor de arranque |
| TCM | Módulo de control de la transmisión |
| TRLR PRK LP | Luces de posición del remolque |
| FAN1 RLY | Ventilador de refrigeración 1 |
| FAN2 RLY | Ventilador de refrigeración 2 |
| FAN3 RLY / AUX PUMP RELAY | Ventilador de refrigeración 3 / Relé de la bomba auxiliar |
| FRT FOG RLY | Faros antiniebla |
| FUEL/VAC PUMP RLY | Relé de la bomba de combustible/bomba de vacío |
| HDLP WSHR RLY | Lavafaros |
| Hl BEAM RLY | Luces altas |
| LO BEAM RLY | Luces bajas |
| PWR/ TRN RLY | Tren motor |
| REAR DEFOG RLY | Desempañador de la luneta trasera |
| STOP LAMP RLY | Luces de posición |
| STRTR RLY | Motor de arranque |
| WPR CNTRL RLY | Control del limpiapa-rabrisas |
| WPR SPD RLY | Velocidad del limpia-parabrisas |

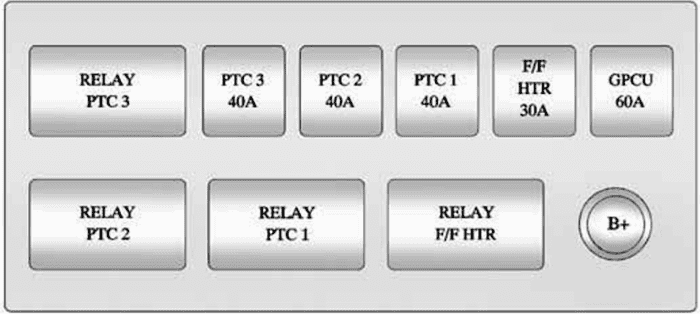

Caja de fusibles auxiliar (Diésel)

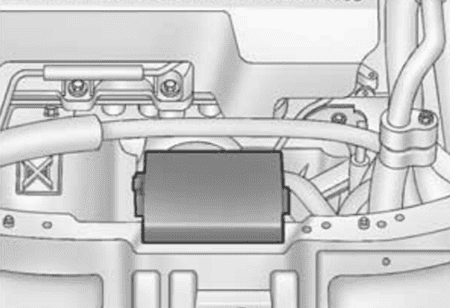

La caja de fusibles auxiliar está situada en el centro del panel delantero.
