Diagrama de fusibles Citroën C2 (2004-2006))
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Citroën C2 (años del modelo 2003, 2004, 2005, 2006).
Compartimiento de pasajeros
Para acceder a los fusibles bajo el tablero de a bordo, retirar la trampilla de acceso, desbloquear los tornillos 1/4 de vuelta y bascular la caja.
Diagrama de fusibles
| № |
Amp. |
Funciones |
| F1 |
15A |
Alimentación toma diagnosis, Remolque |
| F4 |
20A |
Mandos bajo volante, Reloj, Pantalla, Telemática, Caja alarma, Autorradio |
| F5 |
15A |
Sirena de alarma |
| F6 |
10A |
Toma de diagnosis, Captador de ángulo de volante |
| F7 |
15A |
Captador de lluvia, Luminosidad, Caja alarma |
| F10 |
40A |
Deshelado luneta trasera, Deshelado retrovisores eléctricos |
| F11 |
15A |
Limpialuneta trasero |
| F12 |
30A |
Eleva lunas delanteras |
| F14 |
10A |
Mandos bajo volante, Calculador de Airbags y pretensores, Caja de fusibles bajo capó |
| F15 |
15A |
Cuadrantes de a bordo, Pantalla, Telemática, Aire acondicionado, Ayuda al estacionamiento, Autorradio |
| F16 |
30A |
Cierre centralizado, Superbloqueo |
| F20 |
10A |
Luz de freno trasera derecha |
| F21 |
15A |
Luz de freno trasera izquierda, 3a luz de freno |
| F22 |
20A |
Toma 12V, Luz de techo, Reglaje y abatimiento retrovisores eléctricos, Preequipamiento radio, Espejo de cortesía, Placa de matrícula, Encendedor de cigarrillos (accesorios) |
Compartimento del motor
Para acceder a la caja situada en el compartimiento motor, retirar la protección de la batería y soltar la tapa.
Diagrama de fusibles
| № |
Amp. |
Funciones |
| F1 |
10A |
Caja de precalentamiento diesel, Sonda presencia agua en el gasoil, Captador de velocidad, Luz de marcha atrás, Calculador SensoDrive |
| F2 |
15A |
Bomba de carburante |
| F3 |
10A |
Calculadores (ABS, ESP) |
| F4 |
10A |
Calculadores (inyección, dirección asistida), Contactores (nivel agua motor Diesel, regulación de velocidad, stop, embrague), Relés SensoDrive, Caja de calefacción adicional |
| F6 |
15A |
Faros antiniebla |
| F7 |
20A |
Lavafaros |
| F8 |
20A |
Relé de control motor, Calculador de inyección |
| F9 |
15A |
Proyector cruce izquierdo |
| F10 |
15A |
Proyector cruce derecho |
| F11 |
10A |
Luz izquierda de carretera |
| F12 |
10A |
Luz derecha de carretera |
| F13 |
15A |
Claxon |
| F14 |
10A |
Lavalunas |
| F15 |
30A |
Actuadores control motor (Bobina de encendido, Electroválvula, Sonda de oxígeno, inyección), Purga del cánister, Calentamiento gasoil |
| F16 |
30A |
Bomba de aire |
| F17 |
30A |
Limpiaparabrisas delantero |
| F18 |
40A |
Impulsor de aire |
Diagrama de fusibles Citroën C2 (2007-2009)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Citroën C2 (años del modelo 2007, 2008, 2009).
Compartimiento de pasajeros
Para acceder a los fusibles bajo el tablero de a bordo, libere la tapa introduciendo los dedos por el espacio situado entre el tablero de a bordo inferior y el volante.
Diagrama de fusibles
| № |
Amp. |
Funciones |
| 3 |
5A |
Airbags |
| 4 |
10A |
Toma de diagnosis, Aditivo del filtro de partículas, Contactor de embrague, Captador ángulo volante |
| 5 |
30A |
– |
| 6 |
30A |
Limpialunas |
| 8 |
20A |
Reloj Digital, Mandos al volante, Autorradio, Indicador |
| 9 |
30A |
Encendedor de cigarrillos, Reloj Digital, Luces de techo, Espejo pasajero |
| 10 |
15A |
Alarma |
| 11 |
15A |
Antirrobo de dirección, Toma de diagnosis |
| 12 |
15A |
Calcuador airbags, Captador de lluvia y de luminosidad |
| 14 |
15A |
Ayuda al estacionamiento, Cuadro de a bordo, Aire acondicionado, Teléfono Bluetooth® |
| 15 |
30A |
Bloqueo eléctrico, Superbloqueo |
| 17 |
40A |
Deshelado, desempañado de la luneta térmica |
| 18 |
SHUNT |
SHUNT MODO PARKING O MODO CLIENTE |
Compartimento del motor

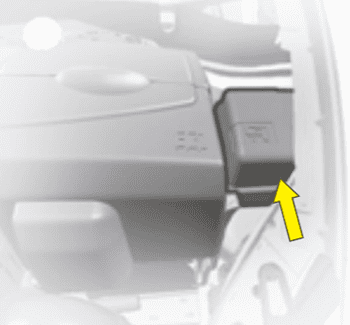

Para acceder a la caja situada en el compartimiento motor, retirar la protección de la batería y soltar la tapa.

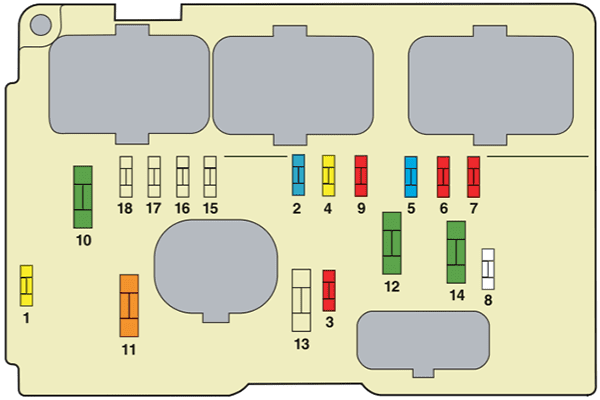

Diagrama de fusibles
| № |
Amp. |
Funciones |
| 1 |
20A |
Sonda de detección de agua en el gasoil |
| 2 |
15A |
Señal sonora (claxón) |
| 3 |
10A |
Limpialunas |
| 4 |
20A |
Lavafaros |
| 5 |
15A |
Bomba de carburante |
| 6 |
10A |
Dirección asistida |
| 7 |
10A |
Nivel del líquido de refrigeración motor |
| 8 |
25A |
Arranque |
| 9 |
10A |
Calculadores (ABS, ESP) |
| 10 |
30A |
Actuadores del control motor (Bobina de encendido, Electroválvula, Sonda de oxígeno, inyección) – Purga cánister |
| 11 |
40A |
Impulsor de aire |
| 12 |
30A |
Limpiaparabrisas |
| 14 |
30A |
Bomba de aire (versión gasolina), Calentador de gasoil |
