Diagrama de fusibles Citroën C3 (2003-2005)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Citroën C3 (años del modelo 2002, 2003, 2004, 2005).
Compartimiento de pasajeros
Para acceder a los fusibles bajo el tablero de a bordo, retirar la trampilla de acceso, desbloquear los tornillos 1/4 de vuelta y bascular la caja.

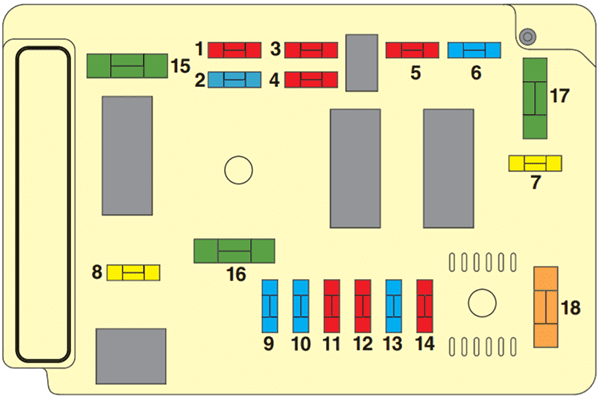

Diagrama de fusibles
| № |
Amp. |
Funciones |
| F1 |
15A |
Alimentación toma diagnosis, Remolque + navegación |
| F4 |
20A |
Calculador CVA, Mando al volante, Reloj, Indicador, Telemática, Caja alarma, Autorradio |
| F5 |
15A |
Sirena de alarma |
| F6 |
10A |
Toma de diagnosis, Captador de ángulo de volante |
| F7 |
15A |
Captador de lluvia, Luminosidad, Caja alarma |
| F10 |
40A |
Deshelado luneta trasera, Deshelado retrovisores eléctricos |
| F11 |
15A |
Limpialuneta trasero |
| F12 |
30A |
Alimentación techo practicable, Elevalunas delantero |
| F14 |
10A |
Mando al volante, Calculador de Airbag y pretensor, Caja de fusibles bajo capó |
| F15 |
15A |
Cuadro de a bordo, Indicador, Telemática, Aire acondicionado, Ayuda al estacionamiento, Autorradio |
| F16 |
30A |
Cierre centralizado, Superbloqueo |
| F20 |
10A |
Luz de freno trasera derecha |
| F21 |
15A |
Luz de freno trasera izquierda, 3a luz de freno |
| F22 |
20A |
Toma 12V, Encendedor de cigarrillos, Luz de techo, Reglaje y abatimiento retrovisores eléctricos, Preequipamiento radio, Espejo de cortesía, Placa de matrícula |

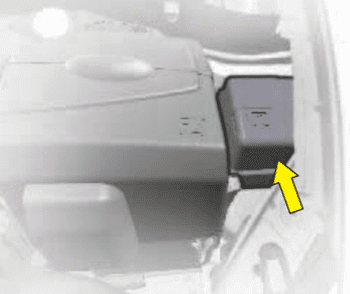

Compartimento del motor
Para acceder a la caja situada en el compartimiento motor, retirar la protección de la batería y soltar la tapa.
Diagrama de fusibles
| № |
Amp. |
Funciones |
| F1 |
10A |
Caja de precalentamiento diesel, Sonda presencia agua en el gasoil,Captador de velocidad, Luz de marcha atrás, Calculador (CVA, SensoDrive) |
| F2 |
15A |
Bomba de carburante |
| F3 |
10A |
Calculadores (ABS, ESP) |
| F4 |
10A |
Calculadores (inyección, dirección asistida), Contactores (nivel agua motor Diesel, regulación de velocidad, stop, embrague), Relés SensoDrive y CVA, Caja de calefacción adicional |
| F6 |
15A |
Faros antiniebla |
| F7 |
20A |
Lavafaros |
| F8 |
20A |
Relé de control motor, Calculador de inyección |
| F9 |
15A |
Proyector cruce izquierdo |
| F10 |
15A |
Proyector cruce derecho |
| F11 |
10A |
Luz izquierda de carretera |
| F12 |
10A |
Luz derecha de carretera |
| F13 |
15A |
Claxon |
| F14 |
10A |
Lavalunas |
| F15 |
30A |
Actuadores control motor (Bobina de encendido, Electroválvula, Sonda de oxígeno, inyección), Purga del cánister, Calentamiento gasoil |
| F16 |
30A |
Bomba de aire |
| F17 |
30A |
Limpiaparabrisas delantero |
| F18 |
40A |
Impulsor de aire |
Diagrama de fusibles Citroën C3 (2006-2009)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Citroën C3 (años del modelo 2006, 2007, 2008, 2009, 2010).
Compartimiento de pasajeros
Para acceder a los fusibles bajo el tablero de a bordo, libere la tapa introduciendo los dedos por el espacio situado entre el tablero de a bordo inferior y el volante.
Diagrama de fusibles
| № |
Amp. |
Funciones |
| 3 |
5A |
Airbags |
| 4 |
10A |
Toma de diagnosis, Aditivo del filtro de partículas, Contactor de embrague, Captador ángulo volante |
| 5 |
30A |
Elevalunas traseros, Techo practicable |
| 6 |
30A |
Limpialunas |
| 8 |
20A |
Reloj Digital, Mandos al volante, Autorradio, Indicador |
| 9 |
30A |
Encendedor de cigarrillos, Reloj Digital, Luces de techo, Espejo pasajero |
| 10 |
15A |
Alarma |
| 11 |
15A |
Antirrobo de dirección, Toma de diagnosis |
| 12 |
15A |
Calculador airbags, Captador de lluvia y de luminosidad |
| 14 |
15A |
Ayuda al estacionamiento, Cuadro de a bordo, Aire acondicionado, Teléfono Bluetooth |
| 15 |
30A |
Bloqueo eléctrico, Superbloqueo |
| 17 |
40A |
Luneta térmica |
| 18 |
SHUNT |
SHUNT MODO PARKING O MODO CLIENTE |
Compartimento del motor
Para acceder a la caja situada en el compartimiento motor, retirar la protección de la batería y soltar la tapa.
Diagrama de fusibles
| № |
Amp. |
Funciones |
| 1 |
20A |
Sonda de detección de agua en el gasoil |
| 2 |
15A |
Señal sonora (claxón) |
| 3 |
10A |
Limpialunas |
| 4 |
20A |
Lavafaros |
| 5 |
15A |
Bomba de carburante |
| 6 |
10A |
Dirección asistida |
| 7 |
10A |
Nivel del líquido de refrigeración motor |
| 8 |
25A |
Arranque |
| 9 |
10A |
Calculadores (ABS, ESP) |
| 10 |
30A |
Actuadores del control motor (Bobina de encendido, Electroválvula, Sonda de oxígeno, inyección), Purga cánister |
| 11 |
40A |
Impulsor de aire |
| 12 |
30A |
Limpiaparabrisas |
| 14 |
30A |
Bomba de aire (versión gasolina), Calentador de gasoil |
Diagrama de fusibles Citroën C3 (2010-2016)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Citroën C3 de 2ª generación (SC) (años del modelo 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016).
Compartimiento de pasajeros
La caja de fusibles está situada en la parte inferior del salpicadero (en el lado izquierdo).
Suelte la tapa tirando del lateral. Retire la tapa completamente.
Diagrama de fusibles
| № |
Amp. |
Funciones |
| F1 |
15A |
No utilizado / Limpialuneta (2010) |
| F2 |
– |
No utilizado |
| F3 |
5A |
Calculador de airbags y pretensores pirotécnicos |
| F4 |
10A |
Aire acondicionado, contactor de embrague, retrovisor electrocromo, bomba de filtro de partículas (diésel), toma de diagnosis, caudalímetro de aire (diésel) |
| F5 |
30A |
Pletina de elevalunas, mando de elevalunas del acompañante, motor de elevalunas delanteros |
| F6 |
30A |
Motor de elevalunas traseros y motor de elevalunas del conductor |
| F7 |
5A |
Luz de techo, luz de guantera, luces de lectura laterales |
| F8 |
20A |
Pantalla multifunción, autorradio, radionavegador, cuadro de a bordo con reloj, calculador de alarma, sirena de alarma, autorradio (accesorios), toma de 12 V, alimentación soporte de navegador portátil |
| F9 |
30A |
Pantalla multifunción, autorradio, radionavegador, cuadro de a bordo con reloj, calculador de alarma, sirena de alarma, autorradio (accesorios), toma de 12 V, alimentación soporte de navegador portátil, cierre |
| F10 |
15A |
Mandos en el volante |
| F11 |
15A |
Antirrobo, toma de diagnosis, calculador de caja de velocidades automática |
| F12 |
15A |
Sensor de lluvia/luminosidad, caja de servicio remolque, módulo de autoescuela |
| F13 |
5A |
Contactor de freno principal, caja de servicio motor, palanca de cambios caja manual pilotada |
| F14 |
15A |
Calculador de ayuda al estacionamiento, calculador de airbags, cuadro de a bordo, aire acondicionado automático, USB Box, amplificador Hi-Fi, cámara de marcha atrás |
| F15 |
30A |
Cierre |
| F16 |
– |
No utilizado |
| F17 |
40A |
Deshelado de la luneta y retrovisores exteriores |
| SH |
– |
Shunt PARQUE |
| № |
Amp. |
Funciones |
| FH36 |
5A |
Caja de servicio remolque |
| FH37 |
– |
No utilizado |
| FH38 |
20A |
Amplificador Hi-Fi |
| FH39 |
20A |
Asientos calefactados |
| FH40 |
40A |
Caja de servicio remolque |
Compartimento del motor
La caja de fusibles está situada en el compartimento motor, cerca de la batería (lado izquierdo).
Diagrama de fusibles
| № |
Amp. |
Funciones |
| F1 |
20A |
Alimentación del calculador motor, relé de mando grupo motoventilador, relé principal control motor multifunción, bomba de inyección (diésel) |
| F2 |
15A |
Claxon |
| F3 |
10A |
Lavaparabrisas/Lavaluneta |
| F4 |
20A |
Luces diurnas, luces diurnas de LED |
| F5 |
15A |
Calentador gasoil (diésel), bomba de aditivo filtro de partículas (diésel), caudalímetro de aire (diésel), electroválvula EGR (diésel), bomba de carburante (1,1 i y 1,4i), calentador blow-bly y electroválvulas (VTi) |
| F6 |
10A |
Calculador ABS/ESP, contactor de stop secundario |
| F7 |
10A |
Dirección asistida eléctrica, caja de velocidades automática |
| F8 |
25A |
Mando del motor de arranque |
| F9 |
10A |
Caja de conmutación y de protección (diésel) |
| F10 |
30A |
Calentador gasoil (diésel), calentador blow-by (1,1 i, 1,4i, y diésel), bomba de carburante (VTi), inyectores y bobinas de encendido (gasolina), termostato pilotado y electroválvula de purga cánister (1,1 i y 1,4i) |
| F11 |
40A |
Impulsor de aire acondicionado |
| F12 |
30A |
Velocidad reducida/elevada del limpiaparabrisas |
| F13 |
40A |
Alimentación de la caja de servicio inteligente (+ después de contacto) |
| F14 |
30A |
Alimentación Valvetronic (VTi) |
| F15 |
10A |
Luz de carretera derecha |
| F16 |
10A |
Luz de carretera izquierda |
| F17 |
15A |
Luz de cruce izquierda |
| F18 |
15A |
Luz de cruce derecha |
| F19 |
15A |
Sondas de oxígeno y electroválvulas (VTi), electroválvulas (diésel), electroválvula EGR (diésel) |
| F20 |
10A |
Bombas, termostato pilotado (VTi), sonda de agua en el gasoil (diésel) |
| F21 |
5A |
Alimentación del mando del grupo motoventilador, ABS/ESP |
Tabla de maxifusibles
| № |
Amp. |
Funciones |
| MF1 |
60A |
Grupo motoventilador |
| MF2 |
30A |
Bomba ABS/ESP |
| MF3 |
30A |
Electroválvulas ABS/ESP |
| MF4 |
60A |
Alimentación caja de servicio inteligente |
| MF5 |
60A |
Alimentación caja de servicio inteligente |
| MF6 |
– |
No utilizado |
| MF7 |
80A |
Caja de fusibles habitáculo |
| MF8 |
– |
No utilizado |
Diagrama de fusibles Citroën C3 (Sudamerica) (2015-2018)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Citroën C3 (Sudamerica) (años del modelo 2015, 2016, 2017, 2018).
Compartimiento de pasajeros
Los fusibles están instalados en la caja de fusibles en el tablero de abordo.
Suelte la tapa tirando del lado. Retire completamente la tapa.
Diagrama de fusibles.
| № |
Amp. |
Función |
| F1 |
10A |
Faro antiniebla delantero. |
| F2 |
– |
No Utilizado |
| F3 |
5A |
Airbag. |
| F4 |
15A |
Luz de freno derecha; 3a luz de freno. |
| F5 |
5A |
Iluminación interna y toma 12V trasera. |
| F6 |
10A |
Luz de marcha atrás. |
| F7 |
30A |
Bloqueo/Desbloqueo de las puertas. |
| F8 |
15A |
Bocina. |
| F9 |
15A |
Lavavidrios delanteros. |
| F10 |
30A |
Bloqueo/Desbloqueo de puertas |
| F11 |
15A |
Lava-lunetas traseros |
| F12 |
5A |
Mando de luces de dirección |
| F13 |
10A |
Luz de freno izquierda. |
| F14 |
15A |
Tablero instrumentos, Sensor de lluvia/luminosidad |
| F15 |
15A |
Lavavidrio trasero. |
| F16 |
– |
No utilizado. |
| F17 |
15A |
Apertura del portón baúl. |
| № |
Amp. |
Función |
| F18 |
10A |
Embrage compresor del aire acondicionado |
| F19 |
5A |
Luz de patente; Luz trasera derecha y luz delantera izquierda. |
| F20 |
5A |
Luz trasera izquierda y luz delantera derecha. |
| F21 |
5A |
Reostado de iluminación del tablero y botones |
| F22 |
5A |
Mando bobina del relé de las luces diurnas (LED) |
| F23 |
10A |
Toma diagnóstico, Contacto embrage, Mando bobina del relé de las luces diurnas (LED), Tablero de aire acondicionado, Retrovisor electrocromo |
| F24 |
10A |
Calculador de alarma y sirena de alarma |
| F25 |
20A |
Autorradio y radionavegador |
| F26 |
10A |
Calculador de ayuda al estacionamiento y aire acondicionado automático |
| № |
Amp. |
Función |
| F27 |
5A |
Airbag. |
| F28 |
30A |
Levantavidrios delanteros. |
| F29 |
30A |
Levantavidrios traseros. |
| F30 |
30A |
Limpiavidrio delantero. |
| F31 |
5A |
Luz de freno secundario. |
| F32 |
10A |
Luz alta izquierda. |
| F33 |
10A |
Luz alta derecha. |
| F34 |
10A |
Luz baja izquierda. |
| F35 |
10A |
Luz baja derecha. |
| F36 |
30A |
Luz de freno principal. |
| F37 |
30A |
Toma 12V delantera y Autorrádio |

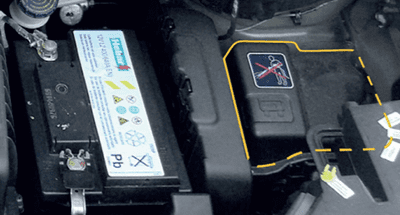

Compartimento del motor
La caja de fusibles está situada en el compartimento motor, cerca de la batería (en el lado izquierdo).
Diagrama de fusibles
| № |
Amp. |
Función |
| F1 |
30A |
No utilizado |
| F2 |
20A |
Electrovávula y calculador ABS |
| F3 |
20A |
Alimentación Calculador Motor y sistema FlexStart |
| F4 |
5A |
Caja comando Grupo Motoventilador (GMV) |
| F5 |
15A |
Bomba de combustible |
| F6 |
30A |
Inyectores y bobinas de encendido |
| F7 |
10A |
Electroválvula VVT (VTi ) |
| F8 |
15A |
Sonda oxígenio e Electroválvula purga cánister |
| F9 |
15A |
Faro antiniebla delantero |
| F12 |
– |
No Utilizado |
| F13 |
30A |
Toma diagnóstico y Calculador caja automática |
| F14 |
25A |
Mando del motor de arranque |
| F15 |
– |
Interconexión |
| F16 |
– |
Interconexión |
| F17 |
– |
Interconexión |
| F18 |
– |
Interconexión |
| F21 |
30A |
Bomba ABS |
| F27 |
40A |
Bomba de vácuo (VTi caja automática) |
| Relé |
| R1 |
25A |
Power Latch del Calculador Motor |
| R2 |
30A |
Electroválvulas sistema inyección |
| R3 |
15A |
Faro antiniebla |
| R4 |
40A |
Ativación aire acondicionado |
| R5 |
40A |
Desempañador trasero |
| R6 |
25A |
Electrobomba e electroválvula de partida a frío |
| R7 |
50A |
Bomba ABS |
| R8 |
10A |
Luces diurnos (LED) |
| R9 |
25A |
Motor de arranque |
| Diodo |
| D1 |
|
Relé R1 – Impide inversión de polaridad |
| D2 |
|
Relé R2 – Impide inversión de polaridad |
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Citroën C3 de 3ª generación (años del modelo 2017, 2018, 2019, 2020, 2021).
