Diagrama de fusibles Citroën C5 (2001-2004)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Citroën C5 (años del modelo 2001, 2002, 2003, 2004, 2005).
Compartimiento de pasajeros

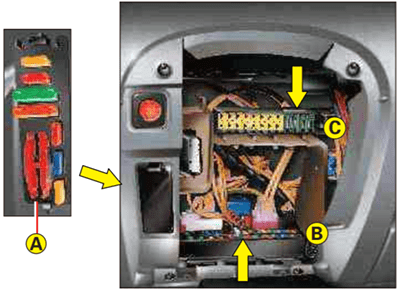

Para acceder a los fusibles bajo el tablero de a bordo (a la izquierda del conductor), abrir la tapa de su alojamiento y bascularla empujando la lengüeta hacia arriba.

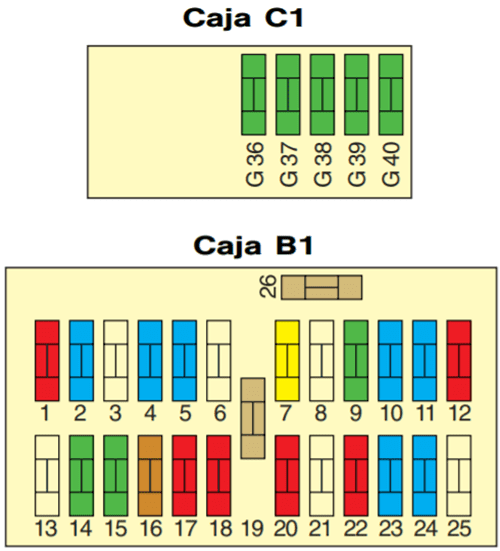

Tipo 1
| № | Amp. | Funciones |
|---|---|---|
| F1 | 10A | Luces antiniebla |
| F2 | 15A | Limpialuneta trasero |
| F3 | – | – |
| F4 | 15A | Aditivo gasoil, Módulo de puerta conductor, Alarma |
| F5 | 15A | Luz de freno izquierda |
| F6 | – | – |
| F7 | 20A | Toma de accesorios 12 voltios delantera |
| F8 | – | – |
| F9 | 30A | Techo practicable Elevalunas delantero, Toma de accesorios 12 voltios del maletero, Mando altura de maletero (alimentación) |
| F10 | 15A | + batería |
| F11 | 15A | Indicador, Sirena de alarma, Navegación, Aire acondicionado, Radioteléfono |
| F12 | 10A | Luz de posición trasera derecha, Luz de posición delantera derecha |
| F13 | – | – |
| F14 | 30A | Cierre centralizado, Superbloqueo |
| F15 | 30A | Elevalunas trasero |
| F16 | 5A | Mando al volante, Calculador de airbag, Caja de fusibles bajo capó |
| F17 | 10A | Luz de freno derecha |
| F18 | 10A | Captador de ángulo de volante, Contactor palanca caja automática,Toma de diagnosis |
| F19 | – | – |
| F20 | 10A | Navegación, Autorradio |
| F21 | – | – |
| F22 | 10A | Luz de posición delantera izquierda, Luz de posición trasera izquierda |
| F23 | 15A | Alimentaciones de calculadores (ABS, Motor, Suspensión), ESP/ASR |
| F24 | 15A | Aire acondicionado, Radioteléfono, Ayuda al estacionamiento, Cuadro de a bordo, Amplificador teléfono |
| F25 | – | – |
| F26 | 40A | Luneta trasera térmica |
| G36 | 30A | Amplificador Hi-Fi |
| G37 | 30A | Asiento eléctrico delantero derecho |
| G38 | 30A | Asiento eléctrico delantero izquierdo |
| G39 | 30A | Asiento térmico delantero derecho |
| G40 | 30A | Asiento térmico delantero izquierdo |

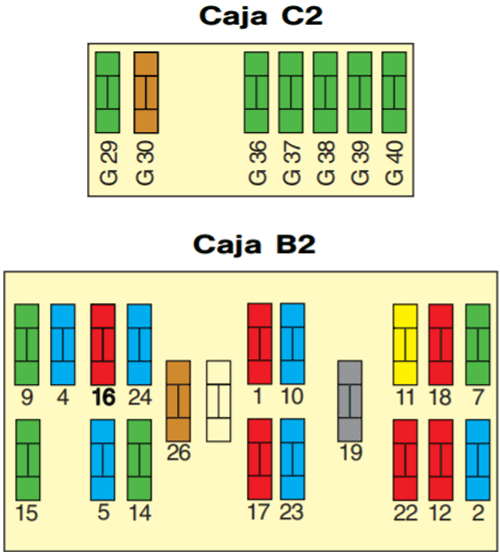

Tipo 2
| № | Amp. | Funciones |
|---|---|---|
| F1 | 10A | Luces antiniebla |
| F2 | 15A | Limpialuneta trasero |
| F3 | – | – |
| F4 | 15A | Aditivo gasoil, Módulo de puerta conductor, Alarma, Elevalunas delantero |
| F5 | 15A | Luz de stop trasera izquierda, 3a luz de freno |
| F6 | – | – |
| F7 | 30A | Encendedor de cigarrillos, Alumbrado guantera, Luces de techo, Alumbrado mandos aire acondicionado |
| F8 | – | – |
| F9 | 30A | Techo practicable, Elevalunas delantero, Toma accesorios 12 voltios del cofre, Mando altura de cofre (alimentación), Toma accesorios 12 voltios delantera |
| F10 | 15A | + batería |
| F11 | 20A | Indicador, Sirena de alarma, Navegación, Aire acondicionado, Radioteléfono |
| F12 | 10A | Luz de posición delantera derecha, Luz de posición trasera derecha |
| F13 | – | – |
| F14 | 30A | Cierre centralizado, Superbloqueo |
| F15 | 30A | Elevalunas trasero |
| F16 | 10A | Mando al volante, Calculador de airbag, Caja de fusibles bajo capó |
| F17 | 10A | Luz de freno trasera derecha |
| F18 | 10A | Captador de ángulo de volante, Contactor palanca caja automática,Toma de diagnosis |
| F19 | SHUNT | – |
| F20 | – | – |
| F21 | – | – |
| F22 | 10A | Luz de posición delantera izquierda, Luz de posición trasera izquierda |
| F23 | 15A | Alimentaciones de calculadores (ABS, Motor, Suspensión), ESP/ASR |
| F24 | 15A | Aire acondicionado, Radioteléfono, Ayuda al estacionamiento, Cuadro de a bordo, Amplificador teléfono |
| F25 | – | – |
| F26 | 5A | Luz de maletero |
| G29 | 30A | Luneta trasera térmica |
| G30 | 5A | Luz de maletero |
| G36 | 30A | Amplificador Hi-Fi |
| G37 | 30A | Asiento eléctrico delantero derecho |
| G38 | 30A | Asiento eléctrico delantero derecho |
| G39 | 30A | Asiento térmico delantero derecho |
| G40 | 30A | Asiento térmico delantero izquierdo |

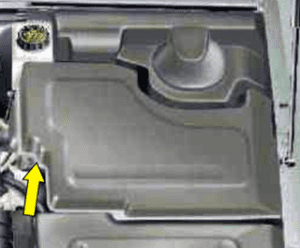

Compartimento del motor
Para acceder a la caja situada en el compartimento motor, soltar la tapa.

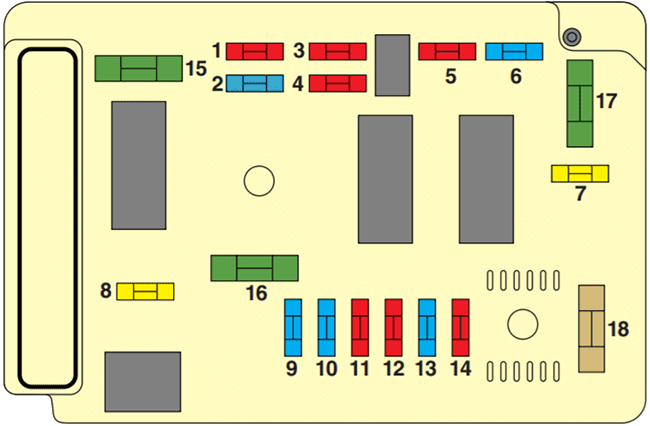

Diagrama de fusibles
| № | Amp. | Funciones |
|---|---|---|
| F1 | 10A | Luces de marcha atrás |
| F2 | 15A | Bomba de carburante |
| F3 | 10A | Calculadores (ABS, Suspensión), ESP/ASR |
| F4 | 10A | Calculadores (Control de motor, Caja de velocidades automática) |
| F5 | 10A | Filtro de partículas Diesel |
| F6 | 15A | Faros antiniebla |
| F7 | 20A | Lavafaros |
| F8 | 20A | Relé de control motor |
| F9 | 15A | Proyector cruce izquierdo |
| F10 | 15A | Proyector cruce derecho |
| F11 | 10A | Luz izquierda de carretera |
| F12 | 10A | Luz derecha de carretera |
| F13 | 15A | Claxon |
| F14 | 10A | Lavalunas |
| F15 | 30A | Actuadores de control motor (Bobina de encendido, Electroválvula, Sonda de oxígeno) |
| F16 | 30A | Bomba de aire |
| F17 | 30A | Limpiaparabrisas delantero |
| F18 | 40A | Impulsor de aire |
Diagrama de fusibles Citroën C5 (2008-2017)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Citroën C5 de 2ª generación (años del modelo 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017).
Compartimiento de pasajeros

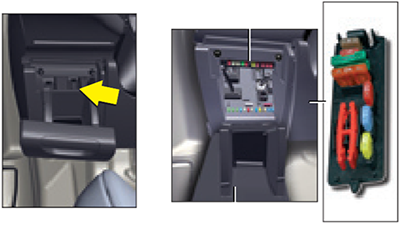

Abra el portaobjetos al máximo y tire de él con firmeza en horizontal. Desmonte el guarnecido tirando de la parte inferior con un movimiento seco.

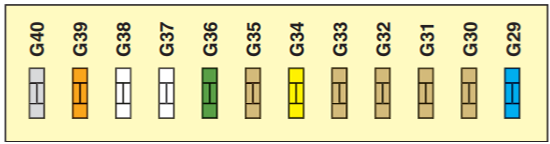

Caja A
| № | Amp. | Funciones |
|---|---|---|
| G29 | – | – |
| G30 | 5A | Retrovisores calefactados |
| G31 | 5A | Sensor de lluvia y de luminosidad |
| G32 | 5A | Testigos de cinturones no abrochados |
| G33 | 5A | Retrovisores electrocromos |
| G34 | 20A | Techo practicable / Persiana de ocultación (Berlina) |
| G35 | 5A | Alumbrado puerta pasajero, Movimiento retrovisor pasajero |
| G36 | 30A | Portón de maletero motorizado (Tourer) |
| G37 | 25A | Asientos delanteros calefactados |
| G38 | 25A | Asiento eléctrico conductor |
| G39 | 40A | Asiento eléctrico pasajero, Amplificador HIFI |
| G40 | 3A | Alimentación de la caja de servicio remolcado |

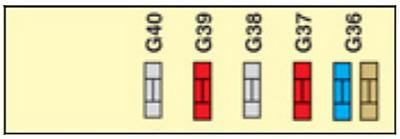

Caja B
| № | Amperaje | Funciones |
|---|---|---|
| G36 | 15A | Caja de velocidades automática 6 marchas |
| 5A | Caja de velocidades automática 4 marchas | |
| G37 | 10A | Luces diurnas, Toma de diagnosis |
| G38 | 3A | CDS/ASR/ESP |
| G39 | 10A | Suspensión hidráulica |
| G40 | 3A | Contactor STOP |
| № | Amp. | Funciones |
|---|---|---|
| F1 | 15A | Limpialuneta (Tourer) |
| F2 | 30A | Relé de bloqueo y superbloqueo |
| F3 | 5A | Airbags |
| F4 | 10A | Caja de velocidades automática, Caja de calefacción adicional (Diesel), Retrovisores electrocromos |
| F5 | 30A | Elevalunas delanteros, Techo practicable, Alumbrado puerta pasajero, Movimiento retrovisor pasajero |
| F6 | 30A | Elevalunas traseros |
| F7 | 5A | Alumbrado espejo pasajero, Alumbrado guantera, Luces de techo, Linterna (Tourer) |
| F8 | 20A | Autorradio, Cambiador de CD, Mandos al volante, Indicador, Detección de neumáticos desinflados, Calculador del portón del maletero motorizado |
| F9 | 30A | Encendedor, Toma 12V delantera |
| F10 | 15A | Alarma, Mandos en el volante, de señalización y de llmpiaparabrisas |
| F11 | 15A | Contactor antirrobo corriente débil |
| F12 | 15A | Asiento eléctrico conductor, Combinado, Testigo de no-abrochado de los cinturones, Mandos de climatización |
| F13 | 5A | Caja de servicio motor, Relé de corte de la bomba de suspensión hidráulica, Alimentación del calculador airbag |
| F14 | 15A | Captador de lluvia y de luminosidad, Ayuda al estacionamiento, Asiento eléctrico pasajero, Caja de servicio remolque, Calculador amplificador HIFI, Kit manos libres, Alerta cambio involuntario de carril |
| F17 | 40A | Luneta térmica, Retrovisores exteriores calefactores |
| SH | SHUNT | SHUNT PARQUE |
Compartimento del motor

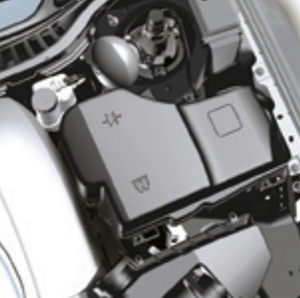

Afloje un cuarto de vuelta cada tornillo.
Diagrama de fusibles
| № | Amp. | Funciones |
|---|---|---|
| F1 | 20A | Caja de control motor |
| F2 | 15A | Señal sonora (claxon) |
| F3 | 10A | Bomba lavaparabrisas |
| F4 | 10A | Bomba lavafaros |
| F5 | 15A | Actuadores motores |
| F6 | 10A | Caudalímetro de aire, Luces direccionales, Toma de diagnosis |
| F7 | 10A | Bloqueo del la palanca de velocidades automática, Dirección asistida |
| F8 | 25A | Arranque |
| F9 | 10A | Contactor de embrague, Contactor STOP |
| F10 | 30A | Actuadores motores |
| F11 | 40A | Impulsor aire acondicionado |
| F12 | 30A | Limpiaparabrisas |
| F13 | 40A | Alimentación caja de servicio inteligente (+ depués contacto) |
| F14 | 30A | – |
| F15 | 10A | Luz de carretera derecha |
| F16 | 10A | Luz de carretera izquierda |
| F17 | 15A | Luz de cruce derecha |
| F18 | 15A | Luz de cruce izquierda |
| F19 | 15A | Actuadores motores |
| F20 | 10A | Actuadores motores |
| F21 | 5A | Actuadores motores |
Fusibles sobre batería
| Amp. | Funciones | |
|---|---|---|
| F6 | 25A | Toma trasera de 12 V (potencia máxima: 100 W) |
| F7 | 15A | Luces antiniebla traseras |
| F8 | 20A | Quemador adicional (Diesel) |
| F9 | 30A | Freno de estacionamiento eléctrico |
Diagrama de fusibles Citroën C5 Aircross (2018-2021)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Citroën C5 Aircross (años del modelo 2017, 2018, 2019, 2020, 2021).
Compartimiento de pasajeros

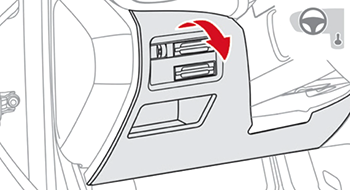

La caja de fusibles está situada en la parte inferior del salpicadero (lado izquierdo).
Suelte la tapa tirando de la parte superior izquierda y, a continuación, de la derecha.

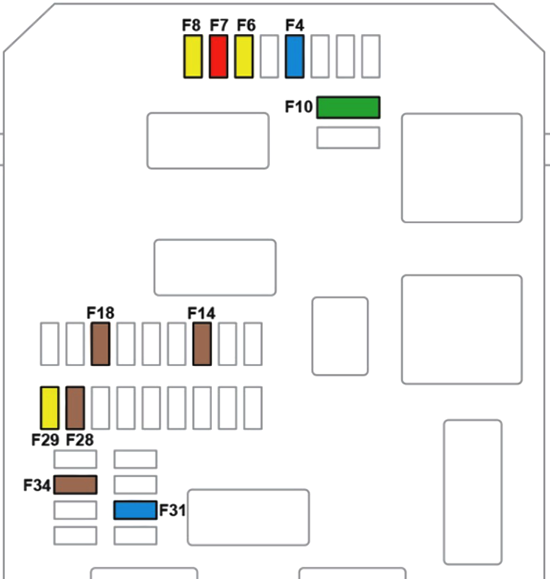

Caja de fusibles inferior
| № | Amp. | Funciones |
|---|---|---|
| F4 | 15A | Claxon. |
| F6 | 20A | Bomba lavaparabrisas y lavaluneta. |
| F7 | 10A | Toma USB trasera de 12 V. |
| F8 | 20A | Limpiaparabrisas trasero. |
| F10 | 30A | Bloqueo/desbloqueo de las puertas y la tapa del carburante. |
| F14 | 5A | Alarma (unidad). |
| F18 | 5A | Fuente de alimentación del remolque. |
| F28 | 5A | Alarma (sirena), calefacción adicional, receptor del mando a distancia de ventilación. |
| F29 | 20A | Pantalla táctil (CITROEN Connect Radio o CITROEN Connect Nav). |
| F31 | 10A | Encendedor/toma delantera de 12 V para accesorios. |
| F34 | 5A | Cargador inalámbrico de teléfonos. |

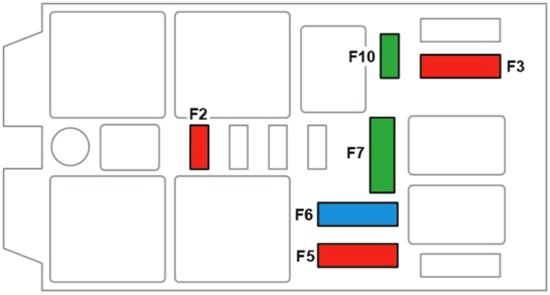

Caja de fusibles superior
| № | Amp. | Funciones |
|---|---|---|
| F2 | 10A | Retrovisores térmicos exteriores. |
| F3 | 40A | Elevalunas eléctricos secuenciales traseros. |
| F5 | 40A | Elevalunas eléctricos secuenciales delanteros. |
| F6 | 15A | Toma de 12 V del maletero. |
| F7 | 30A | Asientos delanteros térmicos. |
| F10 | 30A | Techo solar panorámico. |
Compartimento del motor
Esta caja de fusibles está situada en el compartimento motor cerca de la batería.

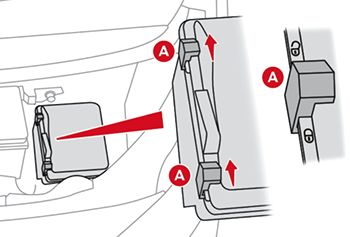

Desbloquee los dos cierres A, abra la tapa.

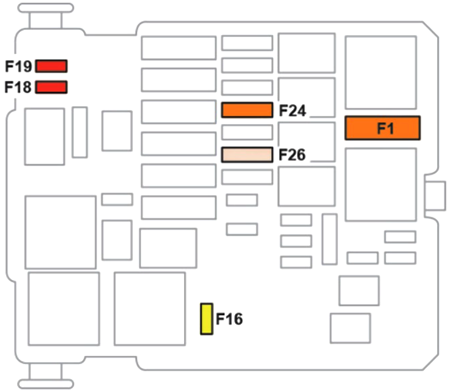

Diagrama de fusibles
| № | Amp. | Funciones |
|---|---|---|
| F1 | 40A | Motor de la ventilación del aire acondicionado. |
| F16 | 20A | Parabrisas térmico |
| F18 | 10A | Luz de carretera derecha. |
| F19 | 10A | Luz de carretera izquierda. |
| F24 | 40A | Fuente de alimentación del remolque. |
| F26 | 25A | Luces antiniebla delanteras. |
