Mantenimiento Fusibles Dodge Nitro

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Dodge Nitro (años del modelo 2007, 2008, 2009, 2010, 2011, 2012).

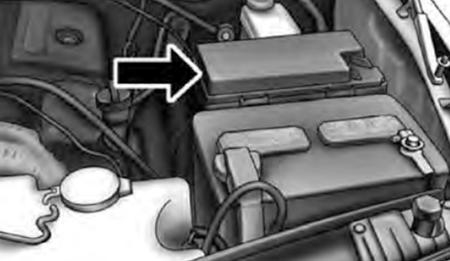

Ubicación de la caja de fusibles
El módulo de energía totalmente integrado (TPIM) está ubicado en el compartimiento del motor, cerca de la batería. Este centro contiene los fusibles de cartucho, los minifusibles y los relevadores. En el interior de la tapa está impresa una etiqueta que identifica cada componente.

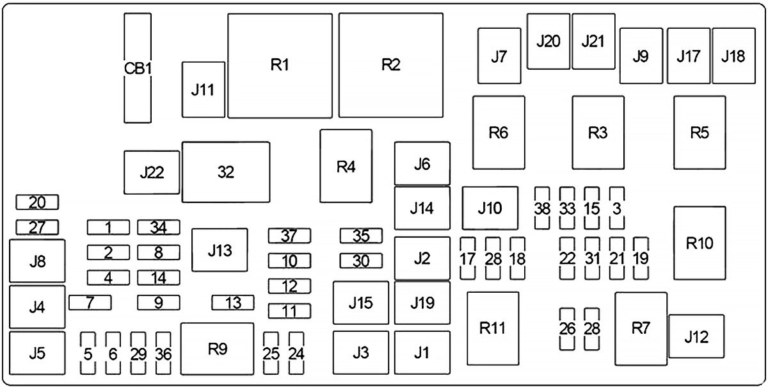

Diagrama de fusibles

№	Amp.	Descripción
J1	40A Verde	Asiento eléctrico (si así está equipado)
J2	30A Rosa	Módulo de la caja de transferencia (si así está equipado) / Compuerta levadiza eléctrica
J3	40A Verde	Módulo de puerta trasera (si así está equipado)
J4	25A Natural	Nodo de puerta del conductor
J5	25A Blanco	Nodo de puerta del pasajero
J6	40A Verde	Bomba del sistema de freno antibloqueo (ABS)/ESP (si así está equipado)
J7	30A Rosa	Válvula del sistema de freno antibloqueo (ABS)/ESP (si así está equipado)
J8	40A Verde	Asientos eléctricos (si así está equipado).
J9	40A Verde	PZEV Motor / Flex Fuel (si así está equipado)
J10	30A Rosa	Relé del lavafaros / Válvula de ajuste manual (si así está equipado)
J11	30A Rosa	Módulo anti asalto cerrar/ abrir
J12	–	–
J13	60A Amarillo	Demanda con ignición apagada (IOD)
J14	40A Verde	Desempañador de ventana trasera (si así está equipado)
J15	40A Verde	Ventilador delantero.
J17	40A Verde	Solenoide de arranque
J18	20A Azul	Módulo de control del tren de fuerza
J19	60A Amarillo	Ventilador del radiador
J20	30A Rosa	Limpiadores delanteros
J21	20A Azul	Lavador delantero / trasero
J22	25A natural	Módulo del quemacocos
M1	15A Azul	Luz de paro central montada en el toldo (CHMSL) / interruptor de freno
M2	20A Amarillo	Luces de arrastre
M3	20A Amarillo	Sistema de bloqueo de los ejes delanteros y traseros
M4	10A Rojo	Arrastre de remolque
M5	25A Natural	Inversor 115V AC (si así está equipado)
M6	20A Amarillo	Sensor de lluvia / Encendedor (si así está equipado)
M7	20A Amarillo	Encendedor
M8	20A Amarillo	Asiento delantero con calefacción (si así está equipado)
M9	20A Amarillo	Asiento trasero con calefacción (si así está equipado)
M10	15A Azul	Demanda de ignición / Sistema de entretenimiento del vehículo / Módulo de manos libres (HFM) si así está equipado / antena/ Portero automático si así está equipado / Luz de vanidad.
M11	10A Rojo	Control de temperatura automática si así está equipado / lámpara del cofre
M12	30A Verde	Radio/Amplificador.
M13	20A Amarillo	Compartimiento de cabina (CCN) / Módulo de control inalámbrico (WCM) / Interruptor de control de multifunción. Sirena
M14	20A Amarillo	Arrastre de remolque (sólo exportación)
M15	20A Amarillo	Espejo retrovisor (RR VW MIR) / lnterruptor de control multifunción / Interruptor de la caja de transferencia / Columna de dirección módulo de control (SCM) / Monitor de presión de las llantas(TPM)
M16	10A Rojo	Módulo de bolsas de aire / Módulo de clasificación de ocupantes (OCM)
M17	15A Azul	Luces exteriores – luz frontal de estacionamiento izquierda y direccionales, luz izquierda trasera, luz de la placa
M18	15A Azul	Luces exteriores – luz frontal de estacionamiento derecha, luz direccional derecha, luz trasera
M19	25A Natural	Apagado automático 1 y 2
M20	15A Azul	Nodo de luz del compartimiento interior de la cabina /banco de interruptores / Módulo de control de la columna de dirección pantalla de la brújula
M21	20A Amarillo	Apagado automático 3
M22	10A Rojo	Claxon derecho
M23	10A Rojo	Claxon izquierdo
M24	25A Natural	Limpiador de la ventana trasera (si así está equipado)
M25	20A Amarillo	Bomba de combustible.
M26	10A Rojo	Interruptor de espejos eléctricos / Interruptor del espejo del conductor
M27	10A Rojo	Interruptor de la ignición / Módulo de de ventana / Bloqueo de la columna de dirección (si así está equipado)
M28	10A Rojo	Módulo de Control del Tren de Fuerza
M29	10A Rojo	Módulo de clacificación de ocupantes (OCR).
M30	15A Azul	Módulo del limpiador trasero / Espejo abatióle eléctrico (si así está equipado), Diágnostico de Enlace
M31	20A Amarillo	Luces de reversa
M32	10A Rojo	Módulo de las bolsas de aire
M33	10A Rojo	Módulo de control de tren de fuerza (PCM).
M34	10A Rojo	Módulo de asistencia de estacionamiento en reversa – si así está equipado / Módulo de Calefacción, y aire acondicionado si así está equipado / Brújula.
M35	10A Rojo	Espejos con calefacción (sí así está equipado)
M36	20A Amarillo	Encendedor (si así está equipado)
M37	10A Rojo	Sistema de antibloqueo de frenos / Módulo de Control electrónico de estabilidad (ESC) / interruptor de luces de freno
M38	25A Natural	Bloqueo de puertas y compuerta levadiza / desbloqueo de motores.
