Mantenimiento Fusibles Fiat Linea

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Fiat Linea (años del modelo 2008, 2009, 2010, 2011, 2012, 2013).

Compartimiento de pasajeros
La caja de los fusibles se encuentra debajo del tablero de instrumentos a la izquierda del volante. Para acceder a los fusibles, afloje los tornillos de fijación A y retire la protección B.

Diagrama de fusibles

№	Amp.	Uso
F34	20A	Levantavidrio eléctrico trasero derecho.
F48	20A	Levantavidrio eléctrico trasero izquierdo.
F49	7.5A	Servicio +15, alimentación para iluminación de los comandos de la radio en el volante, espejo eléctrico, iluminación del tablero de instrumentos, iluminación de los mandos del espejo eléctrico, sensor de lluvia, predisposición para alarma, central de los levantavidrios.
F35	7.5A	Luz de marcha atrás.
F13	7.5A	Faro bajo izquierdo.
F46	20A	Techo practicable.
F33	20A	Levantavidrio eléctrico trasero izquierdo.
F37	7.5A	Cuadro de instrumentos.
F42	7.5A	Central ABS.
F12	7.5A	Faro bajo derecho.
F45	10A	Apertura eléctrica del compartimiento de equipajes.
F47	20A	Levantavidrios eléctrico delantero izquierdo.
F32	15A	Subwoofer.
F50	7.5A	Airbag.
F51	7.5A	Alimentación, iluminación de los mandos del aire acondicionado, sensor de estacionamiento, techo practicable, Blue & Me.
F52	15A	Limpialuneta, regulación eléctrica de los asientos, central de los levantavidrios.
F41	7.5A
F43	20A	Pulverizador del limpiaparabrisas.
F40	30A	Luneta térmica.
F44	15A	Encendedor de cigarrillos.
F36	7.5A	Central de los levantavidrios
F39	10A	Predisposición para alarma, Blue & Me.
F38	20A	Traba eléctrica de puertas
F53	7.5A	Luces de giro, emergencia, cuadro de instrumentos.
F31	7.5A	Alimentación interna, bobina, central del cofre del motor.

Compartimento del motor
Para tener acceso a la unidad portafusibles ubicada al lado de la batería, es necesario quitar la tapa de protección.

№	Amp.	Uso
F03	20A	Conmutador de arranque.
F01	70A	Central del tablero.
F02	40A	Central de tablero.
F06	20A	Primera velocidad del electroventilador del radiador.
F07	40A	Segunda velocidad del electroventilador del radiador.
F04	30A	Electroválvula central ABS.
F05	40A	Electrobomba ABS.
F08	30A	Electroventilador del aire acondicionado
F18	10A	Central de control del motor, central cambio Dualogic.
F23	20A	Limpiaparabrisas
F21	15A	Bomba de combustible.
F17	10A	Generador de impulso, relay de la bobina, sonda lambda.
F22	15A	Inyectores, bobina.
F11	10A	Electroválvula de regulación de presión, canister, sonda lambda.
F20	–	Disponible
F14	7.5A	Faro alto derecho.
F19	7.5A	Compresor del aire acondicionado.
F15	7.5A	Faro alto izquierdo.
F10	15A	Bocina
F24	10A	+15/54 Control de los faros antiniebla.
F30	15A	Faros antiniebla.
F16	7.5A	Central de control del motor, relay de control del sistema de refrigeración del motor, central del cambio Dualogic.
F09	–	Disponible

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Fiat Linea (años del modelo 2014, 2015, 2016, 2017, 2018).

Compartimiento de pasajeros
Para quitar la tapa de la caja de fusibles debajo del tablero de instrumento tire de la misma en el sentido indicado por la flecha.

Diagrama de fusibles

№	Amp	Circuito de protección
F12	7,5A	Luz baja (luz de cruce) lado derecho
F13	7,5A	Luz baja (luz de cruce) lado izquierdo
F31	7,5A	Bobina, central de cofre del motor – NBC
F32	15A	Subwoofer
F33	20A	Levantavidrios eléctrico del vidrio trasero izquierdo/derecho
F34	20A	–
F35	7,5A	Luz de marcha atrás
F36	7,5A	Central de los levantavidrios
F37	7,5A	Cuadro de los instrumentos
F38	20A	Bloqueo eléctrico de puertas
F39	10A	Predisposición para alarma, Blue&Me, radio
F40	30A	Luneta térmica
F41	–	–
F42	7,5A	Central ABS
F43	20A	Bomba direccional (surtidor)
F44	15A	Toma de corriente y encendedor de cigarrillos
F45	10A	Cierre del compartimiento de equipajes
F46	20A	Techo solar
F47	20A	Levantavidrios eléctrico vidrio delantero iz-quierdo/derecho
F48	–	–
F49	7,5A	Servicio +15, alimentación interna para radio, espejo eléctrico, iluminación del comando del espejo eléctrico, sensor de lluvia, predisposición para alarma, sensor crepuscular
F50	7,5A	Airbag
F51	7,5A	Alimentación, iluminación de los comandos del aire acondicionado, iluminación de la radio, sensor de estacionamiento, techo solar, bomba de combustible, cruise control, brake light, bloqueo de puerta, cuadro de instrumentos
F52	15A
F53	7,5A	NBC
F82	30A	Subwoofer

Compartimento del motor
Para quitar la tapa B del cofre del motor al lado de la batería, hay que sacar la tapa de protección.

Diagrama de fusibles

№	Amp	Circuito de protección
F04	40A	Electrobomba ABS
F06	30A	1a velocidad del ventilador del radiador
F07	40A	2a velocidad del ventilador del radiador
F09	15A	Luces altas (luces de carretera) lado izquierdo/derecho
F10	15A	Bocina
F11	15A	Electroválvula de regulación de presión canister
F14	–	–
F16	10A	Central de control del motor, sistema de inyección electrónica
F17	10A	Sensor de revoluciones
F18	15A	Central de control del motor
F19	7,5A	Compresor del aire acondicionado
F20	20A	Limpiaparabrisas
F21	15A	Bomba de combustible
F22	20A	Inyectores, bobina
F23	30A	ABS
F30	15A	Faros antiniebla
F83	40A	Electroventilador del climatizador
F87	10A	Bobina, sensor de nivel de combustible, velocímetro

Central en el borne positivo de la batería

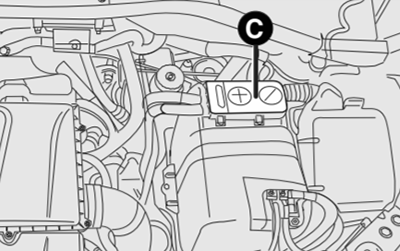

Para tener acceso a los fusibles, tire de la tapa C hacia arriba.

№	Amp	Circuito de protección
F01	50A	Central del tablero
F03	20A	Conmutador de arranque
