Mantenimiento Fusibles Kia Carens

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del KIA Carens / Rondo (años del modelo 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013).

Compartimiento de pasajeros

Descripción del panel de fusibles

Descripción	Amp.	Circuito protegido
AUDIO	15A	Audio
MEMORY	15A	BCM, reloj digital, relé de plegado de retrovisores, instrumentos, luz interior, Luz de parasol, Conmutador de aviso de puerta, módulo de control del A/C
MIRR HTD	10A	Motor y desempañado de retrovisores exteriores, módulo de control del A/C
A/BAG	15A	Módulo de control SRS
D/CLOCK	10A	Conmutador retrovisores eléctricos exteriores, sonido, BCM, reloj digital, módulo de control de bloqueo del cambio automático
W/DEICER	15A	Relé de desempañado del parabrisas
CLUSTER	10A	Grupos de instrumentos, resistencia de excitación previa
TELL TALE	10A	Reloj digital, conmutador de corte de PAB
C/LIGHTER	15A	Encendedor
A/BAG IND	10A	Panel de instrumentos
MODULE-1	10A	Módulo de control del bloqueo del cambio automático, Sensor de ángulo de la dirección, Cuadro de instrumentos, aviso de marcha atrás, conmutador ESP, BCM, módulo de control de alumbrado automático
P/OUTLET FR	20A	Toma de corriente delantera
SPARE	15A	Fusible de repuesto
T/SIG	10A	Interruptor de luces de emergencia
RR WIPER	15A	Motor del limpiaparabrisas trasero, relé del limpiaparabrisas trasero, conmutador multifunción
H/LP	10A	Relé de los faros, sensor AQS, actuador FILLD, relé de calentador PTC, #2, #3, relé del calentador del filtro de combustible
SPARE	10A	Fusible de repuesto
A/CON	10A	Módulo de control del acondicionador de aire, relé del ventilador
FRT WIPER	25A	Relé del limpiaparabrisas, motor del limpiaparabrisas, conmutador multifunción
MODULE-2	10A	Techo solar, sensor de lluvia, relé de calefacción del asiento, espejo electrocrómico, BCM
SPARE	15A	Fusible de repuesto
TAIL-RH	10A	Faro derecho, grupo óptico trasero derecho, luz de matrícula, módulo de control DRL, Iluminación del panel de instrumentos
T/GATE OPEN	15A	Conmutador de la tapa del depósito, relé del portón
STOP LP	15A	Interruptor de la luz de freno
TAIL-LH	10A	Faro izquierdo, grupo óptico trasero izquierdo, relé de antinieblas delanteros
FRT FOG	15A	Relé de luces antiniebla delanteras, Bobina de arranque, Conmutador del inmorilizador
START	10A	Relé de la alarma antirrobo
DR/LOCK	25A	Relé de bloqueo/desbloqueo de puertas
HAZARD	15A	Interruptor de emergencia, relé de emergencia
TPMS/RR FOG	15A	Relé de luz antiniebla trasera
P/WDW-LH	25A	Interruptor principal de los elevalunas eléctricos, interruptor del elevalunas eléctrico izquierdo
ATM LOCK	10A	Conmutador modo deportivo, conector enlace de datos, módulo de control de A/C, conectar del comprobador multifunción
P/WDW-RH	25A	Interruptor principal de los elevalunas eléctricos, interruptor del elevalunas eléctrico derecho
SPARE	30A	Fusible de repuesto
SAFETY PWR	25A	Motor de la ventanilla de seguridad
P/SEAT-LH	30A	Conmutador de control del asiento eléctrico del conductor

Compartimento del motor

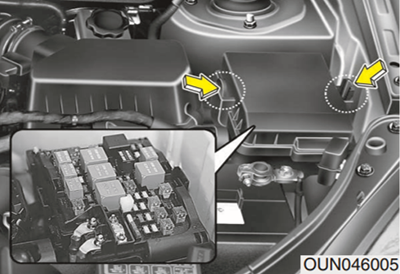

Retire la tapa de la caja de fusibles presionando el pestillo y tirando hacia arriba.

Descripción del panel de fusibles

Descripción	Amp.	Circuito protegido
l/P B+ 2	40A	Caja de empalmes l/P
HORN RELAY	–	Relé de la bocina
H/LP LOW RELAY	–	Relé de los faros (cortas)
H/LP Hl RELAY	–	Relé de los faros (largas)
ABS 2	40A	Módulo de control de ABS/ESP
DRL	15A	Módulo de control DRL
HORN	15A	Relé de bocina, relé de alarma antirrobo
H/LP LOW	15A	Relé de los faros (cortas)
F/PUMP	20A	Relé de la bomba de combustible
H/LP Hl	15A	Relé de los faros (largas)
ECU	10A	TCM, generador ECM
ALTERNATOR	125A (Gasolina) / 150A (Diesel)	Generador
RAD FAN Hl RELAY	–	Relé del ventilador del radiador (alta)
RAD FAN LOW RELAY	–	Relé de ventilador de refrigeración (baja)
F/PUMP RELAY	–	Relé de la bomba de combustible
ABS 1	40A	Módulo de control de ABS/ESP
SPARE	15A	Fusible de repuesto
MAIN	30A	Relé de control del motor
SPARE	10A	Fusible de repuesto
SPARE	15A	Fusible de repuesto
SPARE	20A	Fusible de repuesto
P/AMP	25A	Amplificador
SPARE	15A	Fusible de repuesto
S/ROOF	20A	Módulo de control del techo solar
SPARE	20A	Fusible de repuesto
RAD FAN	40A	Relé del ventilador del radiador
PCU	10A	Generador de Impulsos, ECM, relé del ventilador del radiador, conmutador de la luz de freno, Sensor de aqua en el combustible
ABS	10A	Módulo de control ABS/ESP, conector del comprobador multifunción
S/WARMER	20A	Relé de la calefacción del asiento
ATM	20A	Relé de control ATM
TAIL	20A	Relé de las luces traseras
SPARE	20A	Fusible de repuesto
BACK-UP	10A	Sensor de velocidad del vehículo, conmutador de luz de marcha atrás, conmutador de gama del cambio automático
WIPER RELAY	–	Relé del limpiaparabrisas
MAIN RELAY	–	Relé principal
RR HTD	40A	Relé de desempañado trasero
IGN 1	40A	Conmutador de encendido (ACC, IG1)
l/P B+ 1	30A	Caja de empalmes l/P
ACC SOCKET	20A	Toma eléctrica trasera
A/CON	10A	Relé de A/C
START RELAY	–	Relé de arranque
ECU-1	20A	ECM
IGN COIL	20A	Bobina de encendido (gasolina)
SNSR 3	15A	Relé de A/C, inyector, sensor lambda, actuador VGT, relé del ventilador del radiador, Conmutador de freno (línea de prueba de freno)
BLOWER	40A	Relé del ventilador
ATM CONT RELAY	–	Relé de control ATM
IGN 2	30A	Conmutador de encendido (IG2, START), relé de arranque
SHUNT RELAY	–	Relé de derivación
A/CON RELAY	–	Relé de A/C
SNSR 2	15A	Relé de la bomba de combustible, sensor de oxígeno, actuador EGR, relé de bujías, Relé del calentador PTC1
SNSR 1	15A	Módulo de control del inmovilizador, sensor de posición del árbol de levas, sensor de caudal másico de aire, válvula de control de aceite, Electroválvula de purga del filtro de aceite, Actuador de control del régimen de ralenti, Actuador de control del acelerador electrónico

Descripción del panel de fusibles (Caja diesel)

Descripción	Amp.	Circuito protegido
GLOW PLUG RELAY	–	Relé de la bujía de incandescencia
PTC HEATER RELAY #1	–	Relé del calentador PTC 1
PTC HEATER RELAY #2	–	Relé del calentador PTC 2
PTC HEATER RELAY #3	–	Relé del calentador PTC 3
FUEL FILTER HEATER	30A	Relé del calentador del filtro de combustible
GLOW PLUG	80A	Relé de la bujía de incandescencia
HEATER #1	40A	Relé del calentador PTC 1
HEATER #2	40A	Relé del calentador PTC 2
HEATER #3	40A	Relé del calentador PTC 3
FUEL FILTER HEATER RELAY	–	Relé del calentador del filtro de combustible

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del KIA Carens / Rondo (años del modelo 2013, 2014, 2015, 2016, 2017, 2018, 2019).

Compartimiento de pasajeros

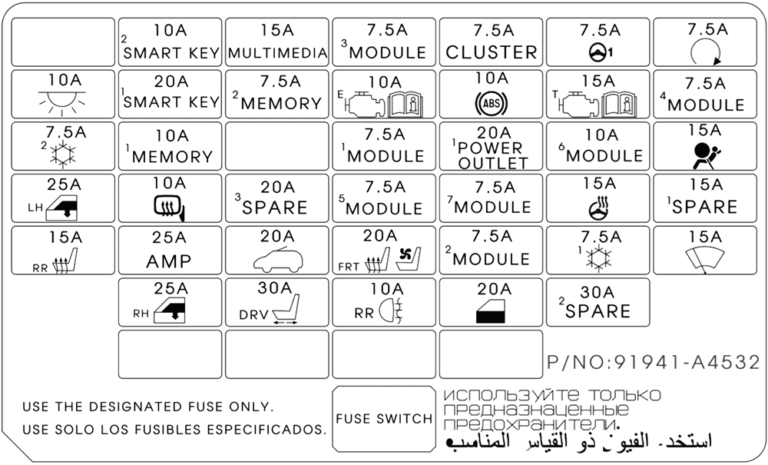

Diagrama de fusibles

Compartimento del motor

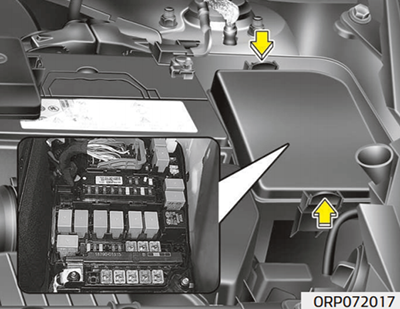

Retire la cubierta del panel de fusibles pulsando la lengüeta y tirando hacia arriba.

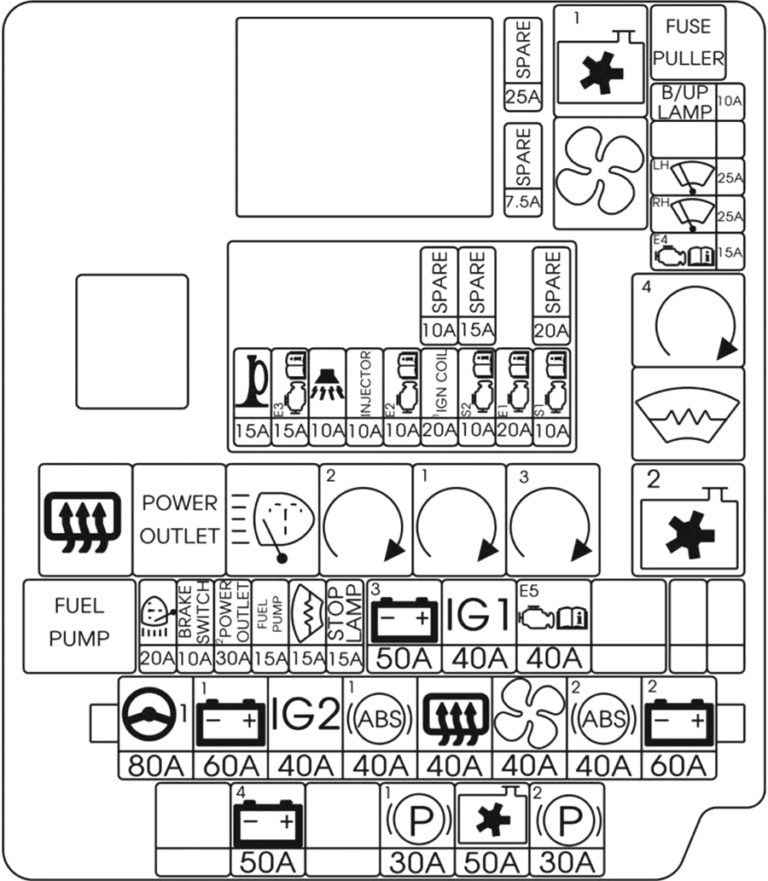

Diagrama de fusibles (gasolina)

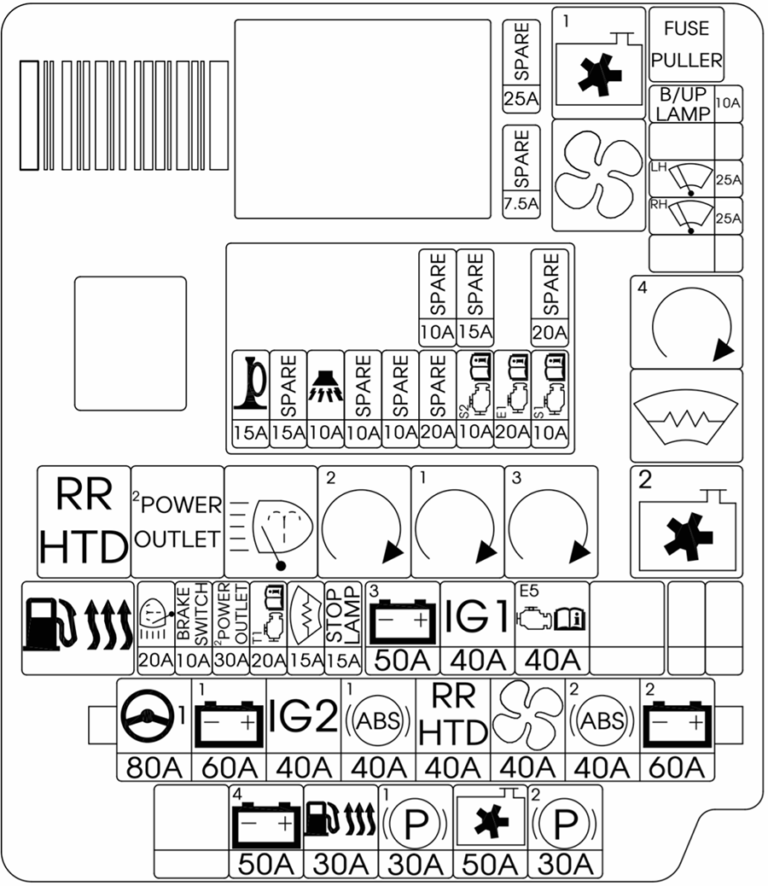

Diagrama de fusibles (diesel)

Sólo motor diesel
