Mantenimiento Fusibles KIA Soul

Diagrama de fusibles KIA Soul (2009-2011)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del KIA Soul (AM) (años del modelo 2009, 2010, 2011)

Compartimiento de pasajeros

Descripción del panel de fusibles

Descripción Amp. Circuito protegido
P/WDW LH 25A Interruptor principal elevalunas eléctrico, interruptor elevalunas eléctrico izqdo trasero
P/WDW RH 25A Interruptor principal elevalunas eléctrico, interruptor elevalunas eléctrico acompañante, interruptor elevalunas eléctrico dcho trasero
FOLD’G 10A Conector del vínculo de datos, interruptor retrovisor exterior eléctrico
HAZARD 15A Relé emergencia, interruptor emergencia
TAIL LH 10A Piloto combinado trasero izqdo, faro izqdo, luz de matrícula
TAIL RH 10A Piloto combinado trasero dcho, faro dcho, relé DRL, reostato, interruptor de nivelación de los faros, conector AUX y USB, interruptor de emergencia, tablero de instrumentos (ILL), interruptor de luz ambiental, interruptor principal elevalunas eléctrico, sistema de audio, interruptor ESP, interruptor del calefactor del asiento del conductor/acompañante, interruptor marcha directa, módulo de control A/A, interruptor multifunción (Remocon)
IGN 2 10A BMC, interruptor de nivelación de los faros, actuador de nivelación de los faros dcho/izqdo, retrovisor electrocrómico, módulo de control del techo solar
RR WIPER 15A Relé del limpiaparabrisas trasero, motor del limpiaparabrisas trasero, interruptor multifunción (limpiaparabrisas)
S/HTD 20A Interruptor del calefactor del asiento del conductor/acompañante
F/WPR 25A Fusible E/R y caja de relés (relé del limpiaparabrisas delantero), motor del limpiaparabrisas delantero, interruptor multifunción (limpiaparabrisas)
AMP 25A AMP
S/ROOF 20A Módulo de control del techo solar
F/FOG 15A Relé faro antiniebla
T/GATE 15A Relé del portón trasero
R/FOG 10A Relé piloto antiniebla
A/CON 10A Módulo de control del A/A, fusible E/R y caja de relés (relé de los faros (luz de carretera), relé del compresor, relé del calefactor del filtro de combustible (diesel))
H/LP 10A Fusible E/R v caja de relés (relé de los faros (luz de cruce))
ACC 10A Sistema de audio, interruptor de luz ambiental, interruptor del retrovisor exterior
ACC SOCKET 15A Mechero, toma de corriente delantera
HTD MIRR 10A ECM/PCM (gasolina), motor del retrovisor exterior del conductor/acompañante, módulo de control del A/A
DR LOCK 20A Relé de bloqueo de las puertas, relé de desbloqueo de las puertas, relé de bloqueo completo
STOP 15A Relé de la luz de freno, fusible E/R y caja de relés (conector de comprobación multiusos)
TCU 10A TCM (diesel), sensor de velocidad del vehículo (M/T), generador de impulsos ‘A’, generador de impulsos ’B’, interruptor marcha directa
ABS 10A Módulo de control ABS, módulo de control ESP, interruptor ESP, sensor del ángulo de dirección
IGN 1 10A Módulo de control del A/A, zumbador de ayuda de estacionamiento trasero, módulo de control ESP, módulo de control de la presión de los neumáticos, fusible E/R y caja de relés (conector de control multiusos)
POWER CONNECTOR (AUDIO) 15A Sistema de audio
POWER CONNECTOR (ROOM) 10A BCM, tablero de instrumentos (IND.), módulo de control del A/A, módulo de control de la presión de los neumáticos, interruptor de advertencia puerta, conjunto de la consola superior (luz de lectura), luz central del habitáculo, luz del maletero
RR P/OUTLET 15A Toma de corriente trasera
A/BAG 15A Módulo de control SRS
IGN COIL 15A Condensador, bobina de encendido 1 – 4
T/SIG 10A Interruptor de emergencia
CLUSTER 10A BCM, tablero de instrumentos (IND.), módulo de control A/A
ECU 10A ECM, PCM, sensor flujo de aire (diesel), interruptor de advertencia del filtro del combustible (diesel)
START 10A Fusible E/R y caja de relés (relé de arranque), ECM (diesel)
B/UP LP 10A Interruptor luz marcha atrás (M/T), interruptor margen semieje (A/T)
A/BAG IND 10A Panel de instrumentos (IND. del airbag)

Compartimento del motor
Retire la tapa de la caja de fusibles presionando el pestillo y tirando hacia arriba.

Descripción del panel de fusibles

Descripción Amp. Circuito protegido
BATT 2 50A Caja de conexiones P/l (relé – piloto trasero, fusible – PILOTO IZQDO 10A, PILOTO DCHO 10A, TECHO SOLAR 20A, AMP 25A, BLOQUEO CONDUCTOR 20A, FRENO 15A, PORTÓN TRASERO 15A, LUZ ANTINIEBLA DELANTERA 15A, LUZ ANTINIEBLA TRASERA 10A, conector de potencia – HABITÁCULO 10A, SISTEMA AUDIO 15A)
BATT 1 50A Caja de conexiones P/l (relé – elevalunas eléctrico, fusible – ELEVALUNAS ELÉCTRICO IZQDO 25A, ELEVALUNAS ELÉCTRICO DCHO 25A, DOBLADO 10A, EMERGENCIA 15A)
C/FAN 30A Relé ventilador (alto), relé ventilador (bajo)
MAIN 150A Generador, fusible [ABS 2 40A, ABS 1 40A, HTD TRAS 40A, COMPRESOR 40A, MDPS 80A, A/A 10A, DSL 150A (diesel)]
ABS 2 40A Módulo de control ABS, módulo de control ESP
ABS 1 40A Módulo de control ABS, módulo de control ESP
RR HTD 40A Caja de conexiones P/l (relé luz antiniebla trasera)
BLW 40A Relé compresor
MDPS 80A Módulo de control EPS
DSL 150A Diesel – Fusible DSL y caja de relés (Relé de incandescencia 80A, PTC 1 50A, PTC 2 50A, PTC 3 50A)
IGN 2 40A Interruptor de encendido, relé de arranque
ECU A 30A Relé principal, ECU B 10A
F/FILTER HTR 30A Diesel – Relé del calefactor del filtro de combustible
F/PUMP 20A Gasolina – Relé de la bomba del combustible
IGN 1 40A Interruptor de encendido
H/LP Hl 20A Relé faro (luces carretera)
H/LP LO 20A Relé faro (luces cruce)
HORN 10A Relé de la bocina
H/LP LO RH 10A Faro DCH
H/LP LO LH 10A Faro IZO, tablero de instrumentos (IND. luces cruce)
ECU B 10A Diesel – TCM Gasolina – ECM, PCM
ECU 3 10A Diesel – Válvula reguladora de presión de combustible
ECU 2 10A Diesel – Interruptor luz de freno
ECU 1 20A Diesel – ECM Gasolina – ECM, PCM
INJECTOR 15A Diesel – Fusible DSL y caja de relés (relé de incandescencia, relé PTC 1, relé PTC 2, relé PTC 3), sensor de posición del árbol de levas, actuador EGR eléctrico, actuador VGT, módulo del inmovilizador
Gasolina – Inyector 1 – 4, actuador de control de la velocidad de ralentí, módulo del inmovilizador, relé de la bomba de combustible
SENSOR 10A Diesel – Relé A/A, relé ventilador (alto/bajo), sensor lambda, relé del calefactor de aire Gasolina – Relé A/A, relé del ventilador (alto/bajo), sensor de posición del árbol de levas, válvula de solenoide de purga del cánister, válvula de control del aceite, sensor de oxígeno arriba/abajo, interruptor luz de freno
A/CON 10A Relé A/A

Caja diesel

Descripción Amp. Circuito protegido
GLOW 80A Relé de incandescencia, Relé calefactor del aire
PTC 1 50A Relé PTC 1
PTC 2 50A Relé PTC 2
PTC 3 50A Relé PTC 3

Diagrama de fusibles KIA Soul (2014-2016)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del KIA Soul (PS) (años del modelo 2014, 2015, 2016).

Compartimiento de pasajeros

Diagrama de fusibles

Compartimento del motor
Retire la tapa de la caja de fusibles presionando el pestillo y tirando hacia arriba.

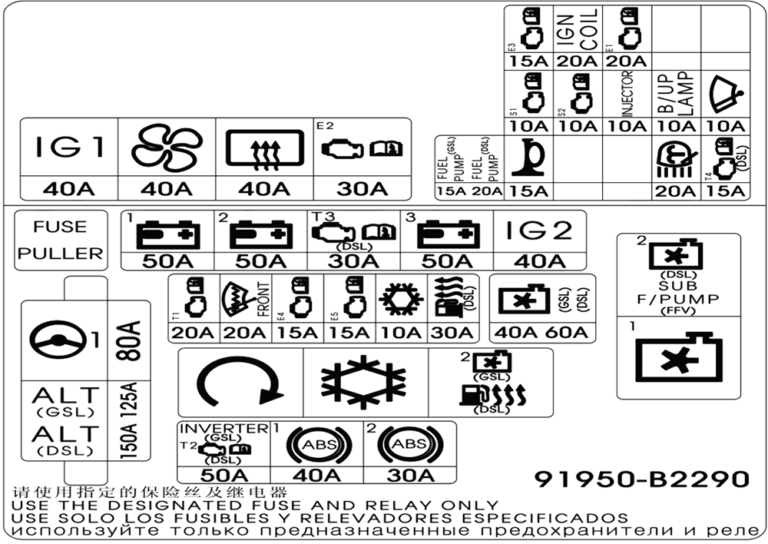

Diagrama de fusibles

Sólo motor diésel

Diagrama de fusibles KIA Soul (2017-2019)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del KIA Soul (PS) (años del modelo 2017, 2018, 2019).

Compartimiento de pasajeros

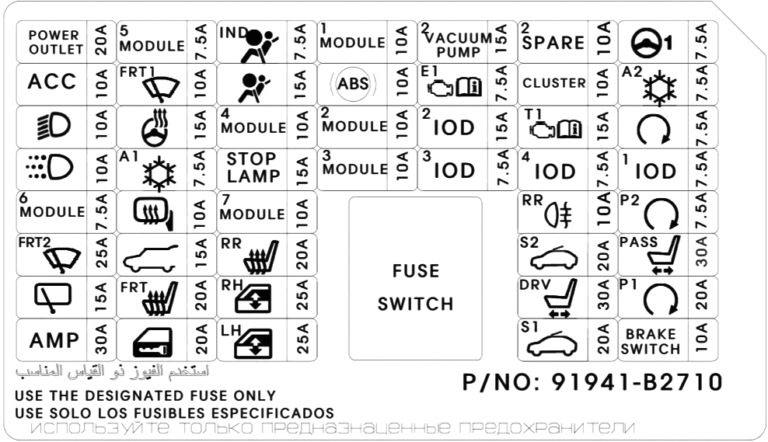

Diagrama de fusibles

Compartimento del motor
Retire la tapa de la caja de fusibles presionando el pestillo y tirando hacia arriba.

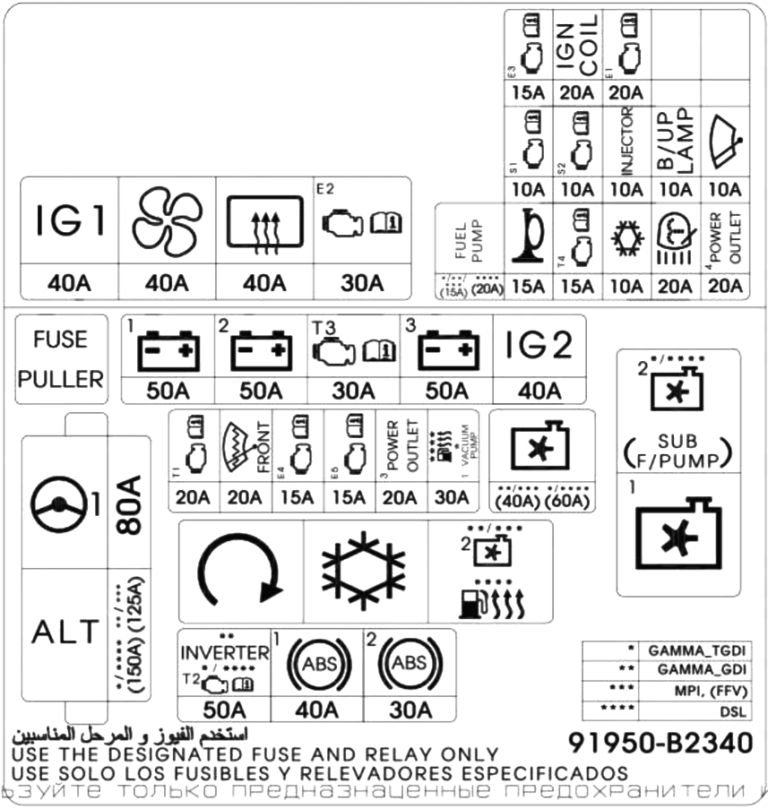

Diagrama de fusibles

Sólo motor diésel
