Mantenimiento Fusibles Mercedes W124
Fusibles eléctricos
La caja de fusibles está dispuesta en el compartimiento de motor.

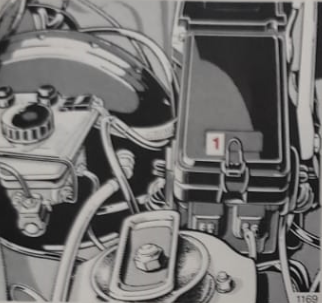

Para cambiar un fusible, soltar el estribo de cierre (1), levantar la tapa y quitarla.
En la tapa de la caja hay un cuadro sinoptico de los consumidores que están asegurados mediante fusibles. Las cifras debajo de éstos corresponden a las del cuadro sinoptico.
Antes de cambiar un fusible quemado, determinar la causa del cortocirtuito. Hay fusibles de repuesto en la caja de fusibles. Prestar atención al amperaje y al color. No se admite remendar ni puentear fusibles. Despues de cambiar un fusible, enganchar la tapa de la caja en la parte trasera y asegurarla con el estribo de cierre (1).

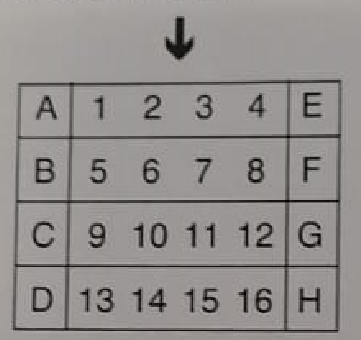

Disposición de los fusibles
Sentido de la marcha
Disposicion de los fusibles
Sentido de la marcha
1- Fusible 16 A Rojo: Encendedor eléctrico, interruptor luna trasea calentable, luz de guatera, aparato de radio.
2- Fusible 16 A Rojo: Lava-limpiacristales, avisador óptico, relé sistema de limpieza de fatos borne 86, relé de circuito de confort borne 86.
3- Fusible 8 A (blanco): Luz de estacionamiento y trasera derecha, zumbador de aviso de luces; iluminacion: matricula, instrumento combinado, elementos de control, sistema de limpieza.
4- Fusibles 8 A (Blanco): Luz y piloto de niebla.
5- Fusible 8 A (Blanco): Luzz de freno, instrumento combinado, luz de techo anterior, unidad de control de bombillas, tempomat, cuentarrevoluciones, dispositivo de control del remolque.
6- Fusible 8 A (Blanco): Intermitentes, bocina, indicador de temperatura exterior, computador de viaje.
7- Fusible 8 A (Blanco): Luz de retroceso, válvulas de agua caliente, bomba de liquido refrigerante, ventilador del motor, calefacción de lavaparabrisas, unidad de control de calefacción y acondicionamiento automático de aire, relé ventilador adicional borne 86, sistema eléctrico caja de cambio automática, valvula de conmutación de encendido.
8- Fusible 8A (blanco): Luz de estacionamiento y trasera izquierda.
9- Fusible 8A (blanco): Diagnostico borne 6, sistema de luces interminentes de aviso de peligro, reloj, luz de techo anterior, aparato de radio electronico, iluminacion de espejo de maquillaje, rele circuito de confort, borne 86
10- Fusible 25 A (Azul): Luna trasera calentable. Fusible 25 A (Azul): Sistema electrico carburador.
11- Fusible 25 A (Azul): Motor del ventilador vehiculos sin automatismo de cimatizacion
12- Fusible 8 A (Blanco): Luz de cruce izquierda
13- Fusible 8 A (Blanco): Luz de cruce derecha
14- Fusible 8 A (Blanco): Luz de carretera izquierda
15- Fusible 8 A (blanco): Luz de carretera derecha, control de luz larga.
A Fusible 16 A (rojo): respaldo ortopedico, techo corredizo, calefaccion de asientos anteriores, apoyacabezas de seguridad del asiento corrido trasero.
B Fusible 8 A (Blanco): Aproximadores de cinturon, espejos exteriores calentables, regulables, periana enrollable.
C Fusible 16 A (rojo): Luz de techo trasera, lampara del portamaletas, aproximadores de cinturon, enclavamiento del respaldo, bloqueo central, luces de salida, luces de lectura en fondo, antena automatica, unidad de control de regulacion de asientos.
D Fusible 16 A (rojo): Ventilador adicional.
E Fusible 25 A (azul): Regulacion de asientos de conductor y copiloto regulación de la columua de dirección – Memory
F Fusible 25 A (azul): regulacion de asientos de conductor y copiloto, regulacion de la columna de direccion.
G Fusible 16 A (rojo): Alzacritales anterior izquierdo y posterior derecho.
H Fusible 16 A (rojo): Alzacristales anterior derecho y posterior izquierdo.
- Caja adicional de fusibles (En la caja de fusibles)
- Calefaccion independiente: Fusible de 8 A (blanco), Fusible de 16 A (rojo)
- Caja adicional de fusibles (junto a la caja principal)
- Motor del ventilador (vehiculos con automatismo de climatizacion ) Fusible de 30 A
- Corriente permanente para el remolque: Fusible de 16 A (rojo)
