Mantenimiento Fusibles Mitsubishi L200

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Mitsubishi L200 (años del modelo 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015)

Compartimiento de pasajeros
El bloque de fusibles del compartimiento de pasajeros está ubicado en la parte delantera del asiento del conductor en la posición que se muestra en la ilustración. Jale la tapa de fusibles para quitarla.

Diagrama de fusibles

№	Amp.	Sistema eléctrico
1	7.5A	Lámpara de cola (izquierda)
2	15A	Encendedor de cigarros
3	10A	Bobina de ignición
4	7.5A	Motor de arranque
5	20A	Toldo solar
6	15A	Enchufe de accesorios
7	7.5A	Lámpara de cola (derecha)
8	7.5A	Espejos retrovisores exteriores
9	7.5A	Unidad de control del motor
10	7.5A	Unidad de control
11	10A	Faro de niebla trasero
12	15A	Seguros centrales de las puertas
13	10A	Luces interiores
14	15A	Limpiador de la ventana trasera
15	7.5A	Indicador
16	7.5A	Relevador
17	20A	Asiento calentado
18	10A	Opción
19	7.5A	Espejo calentado de puerta
20	20A	Limpiaparabrisas
21	7.5A	Lámparas de reversa
22	30A	Desempañador
23	30A	Calefactor
24	40A	Asiento eléctrico
25	10A	Radio
26	15A	Unidad electrónicamente controlada
27	7.5A	Fusible de repuesto
28	20A	Fusible de repuesto
29	30A	Fusible de repuesto

Compartimiento del motor
Empuje la perilla. Quite la cubierta.

Diagrama de fusibles

№	Amp.	Sistema eléctrico
1	–	No utilizado
2	40A	Sistema de ventanas eléctricas
3	40A	Interruptor de ignición
4	10A	Compresor del aire acondicionado
5	20A	Motor del ventilador del condensador
6	10A	Luz alta del faro (izquierda)
7	10A	Luz alta del faro (derecha)
8	10A	Luz baja del faro (izquierda)
9	10A	Luz baja del faro (derecha)
10	20A	Control del motor
11	7.5A	Alternador
12	15A	Lámparas de freno
13	10A	Claxon
14	20A	Transmisión automática
15	10A	Destellador de advertencia de peligro
16	15A	Bomba de combustible
17	15A	Faros de niebla delanteros
18	20A	Audio amp

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Mitsubishi L200 (años del modelo 2018, 2019, 2020, 2021).

Compartimiento de pasajeros
Las cajas de fusibles del habitáculo están situadas detrás de la tapa de la caja de fusibles frente al asiento del conductor. Tire de la tapa de fusibles para extraerla.

Diagrama de fusibles

№	Sistema eléctrico	Amp.
1	Piloto trasero (izquierdo)	7,5A
2	Encendedor de cigarrillos / enchufe de accesorios	15A
3	Bobina de encendido	10A
4	Motor de arranque	7,5A
5	Techo solar	20A
6	Enchufe de accesorios	15A
7	Piloto trasero (derecho)	7,5A
8	Retrovisores exteriores	7,5A
9	Unidad de control del motor	7,5A
10	Unidad de control	7,5A
11	Luz antiniebla trasera	10A
12	Cierre centralizado de puertas	15A
13	Luz de habitáculo	15A
14	Limpialuneta trasero	15A
15	Indicador	10A
16	Relé	7,5A
17	Asiento calefactado	20A
18	Opcional	10A
19	Retrovisor exterior calefactado	7,5A
20	Limpiaparabrisas	20A
21	Luces de marcha atrás	7,5A
22	Desempañador	30A
23	Calefacción	30A
24	Asiento eléctrico	40A
25	Radio	10A
26	Unidad de control electrónico	20A

Compartimento del motor

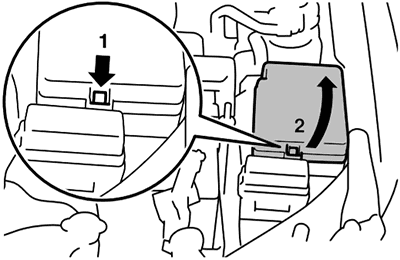

Tipo 1

№	Sistema eléctrico	Amp.
SBF1	Fusible (+B)	30A
SBF2	Sistema antibloqueo de frenos	30A
SBF3	Interruptor de encendido	40A
SBF4	Mandos de los elevalunas eléctricos	30A
BF1	–	–
BF2	DC-DC (AUDIO)	30A
F1	Luz de cruce del faro (izquierdo)	15A
F2	Luz de cruce del faro (derecho)	15A
F3	Luz de carretera del faro (izquierdo)	10A
F4	Luz de carretera del faro (derecho)	10A
F5	Claxon	10A
F6	Luces antiniebla delanteras	15A
F7	Luces de circulación diurna	10A
F8	Motor del ventilador del radiador	20A
F9	T/F	20A
F10	–	–
F11	Lavafaros	20A
F12	Luces de freno (luces del freno)	15A
F13	Bobina de encendido	10A
F14	Control de motor	7,5A
F15	Alternador	7,5A
F16	Luces de emergencia	15A
F17	Transmisión automática	20A
F18	Aire acondicionado	20A
F19	ETV	15A
	Calefacción del tubo de combustible	20A
F20	Motor de arranque	7,5A
F21	–	–
F22	Bomba de combustible	15A
F23	Motor	20A
F24	–	–
#1	Fusible de repuesto	20A
#2	Fusible de repuesto	30A

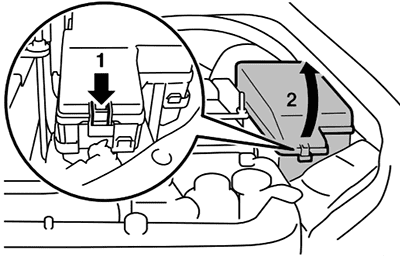

Tipo 2

№	Sistema eléctrico	Amp.
SBF1	Interruptor de encendido	40A
SBF2	Mandos de los elevalunas eléctricos	30A
SBF3	Asiento eléctrico	40A
SBF4	Sistema antibloqueo de frenos	30A
SBF5	Freno de estacionamiento eléctrico	30A
BF1	Amp del sistema de sonido	30A
BF2	Aire acondicionado trasero	30A
	Sistema de circulación de aire trasero	30A
BF3	–	–
BF4	DC-DC (AUDIO)	30A
BF5	DC-DC (A/T)	30A
	SCR UREA
F1	Sensor NOX	10A
F2	Motor	20A
F3	Bomba de combustible	15A
	Bomba de combustible /sensor PM-NOX	15A
F4	IBS	7,5A
F5	Motor de arranque	7,5A
F6	Calefacción del tubo de combustible	20A
	ETV	15A
F7	Aire acondicionado	20A
F8	Transmisión automática	20A
F9	Luces de circulación diurna	10A
F10	Alternador	7,5A
F11	Control de motor	7,5A
F12	Bobina de encendido	10A
F13	Luces antiniebla delanteras	15A
F14	Luz de carretera del faro (izquierdo)	10A
F15	Luz de carretera del faro (derecho)	10A
F16	Luz de cruce del faro (izquierdo)	15A
F17	Luz de cruce del faro (derecho)	15A
F18	Calentador del volante	15A
F19	Luces de emergencia	15A
F20	–	–
F21	Motor del ventilador del radiador	20A
F22	Luces de freno (luces del freno)	15A
F23	T/F	20A
F24	Asiento trasero calefactado	20A
F25	Lavafaros	20A
F26	Claxon de seguridad	20A
F27	Claxon	10A
F28	–	–
F29	Inversor de CA	20A
