Mantenimiento Fusibles Opel Combo C

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Opel Combo C (años del modelo 2004, 2005,2006, 2007, 2008, 2009, 2010, 2011).

Ubicación de las cajas de fusibles

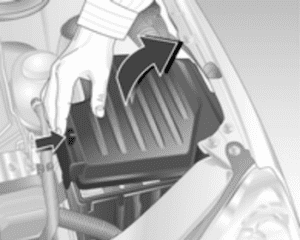

La caja de fusibles se encuentra en el compartimento del motor, junto al de‐ pósito de expansión del refrigerante. Desenclave la tapa, levántela y retírela.

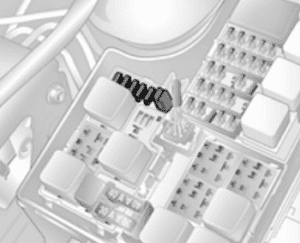

Guarde los fusibles de repuesto en el lugar previsto en la caja de fusibles; a la derecha del mismo encontrará un extractor de fusibles para facilitar la sustitución

Diagrama de fusibles

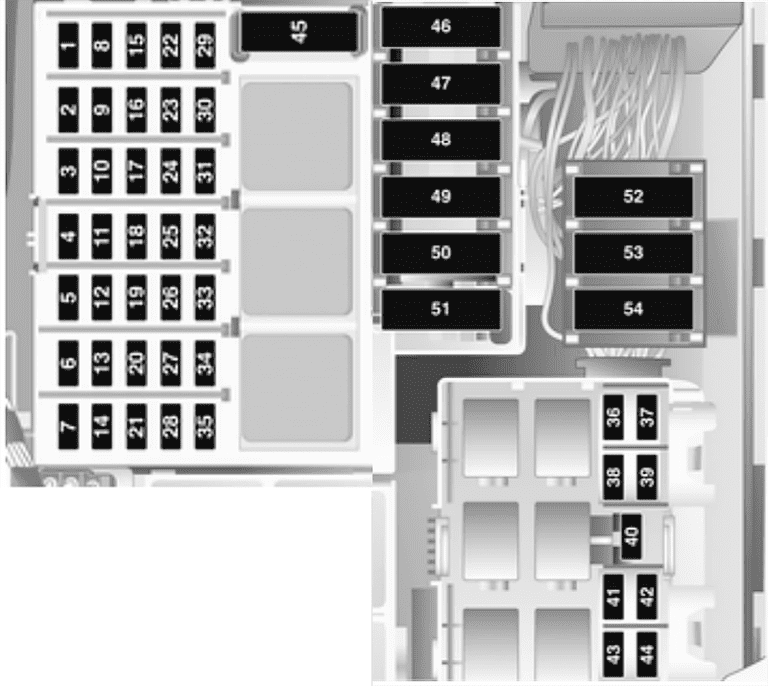

motor Z13DTJ

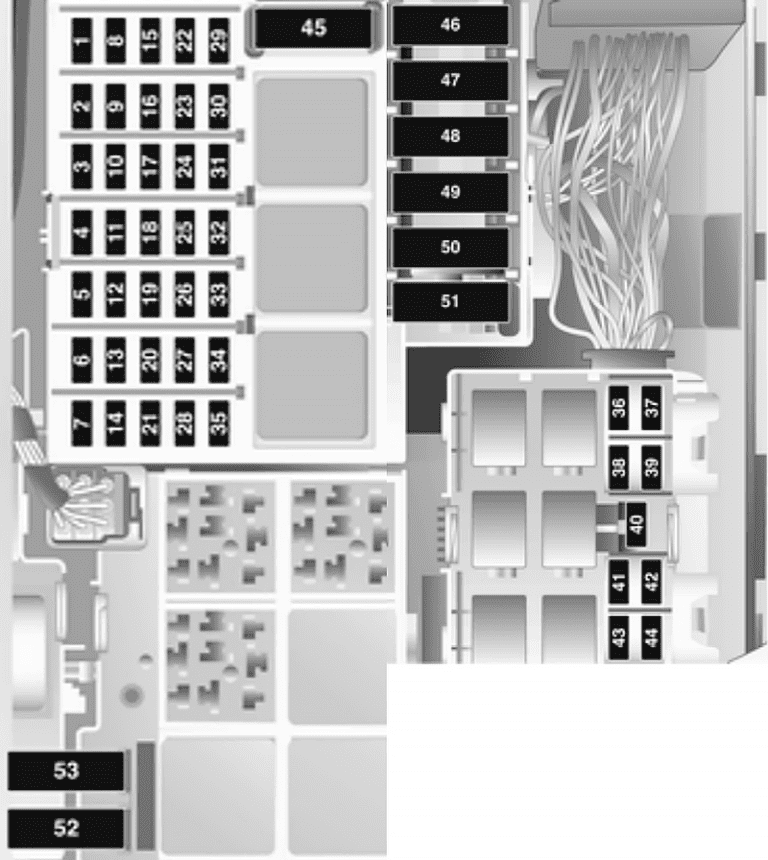

otros motores

№	Circuito
1	Unidad de control central
2	Unidad de control del motor
3	Instrumentos, visualizador de informaciones, conmutador de las luces, bocina, intermitentes de advertencia, inmovilizador
4	Dispositivo de remolque, luces de la placa de matrícula
5	Elevalunas eléctricos (lado izquierdo)
6	—
7	—
8	Motor de arranque
9	Sistema de inyección, bomba de combustible, calefacción adicional
10	Bocina
11	Unidad de control central
12	Visualizador de informaciones, sistema de infoentretenimiento
13	Sistema de alarma antirrobo
14	Retrovisores exteriores
15	Sistema lavaparabrisas
16	Luz de cortesía
17	Unidad de control central
18	—
19	Elevalunas eléctricos (lado derecho)
20	—
21	—
22	Unidad de control central, inmovilizador
23	Limpiaparabrisas
24	Sistema infotainment, visualizador de informaciones, conmutador de las luces, iluminación interior, instrumentos, EPS
25	Luz de marcha atrás, encendedor, toma de corriente
26	Calefacción de asiento derecho
27	Calefacción de asiento izquierdo
28	ABS
29	Limpialuneta
30	Unidad de control del motor
31	Sistema de aire acondicionado
32	ABS, cambio manual automatizado, airbag
33	Control electrónico del motor
34	Calefacción del filtro de gasóleo
35	Elevalunas, sistema de infoentretenimiento
36	Luz de cruce (izquierda)
37	Luz de cruce (derecha)
38	Piloto antiniebla izquierdo, luz de estacionamiento izquierda
39	Luz trasera izquierda, luz de estacionamiento derecha
40	Luz de freno
41	Luces antiniebla
42	Piloto antiniebla
43	Luz de carretera (lado izquierdo)
44	Luz de carretera (lado derecho)
45	Ventiladores
46	Unidad de control del motor
47	Luneta térmica trasera
48	Motor de arranque
49	EPS
50	ABS
51	Motor de gasolina: cambio manual automatizado; Motor diésel: unidad de control del motor
52	Ventilador del radiador
53	Ventilador del aire acondicionado
54	Cambio manual automatizado
