Diagrama de fusibles Renault Fluence (2013-2018)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Renault Fluence (años del modelo 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018).
Compartimiento de pasajeros

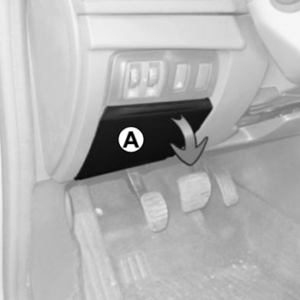

Suelte la tapa A.

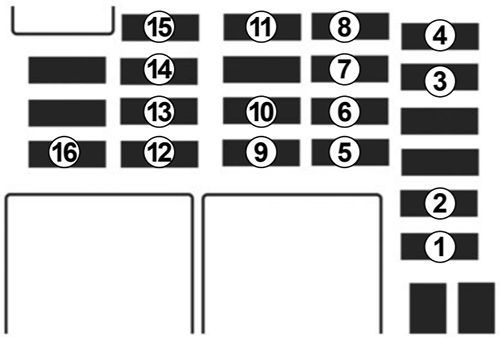

Diagrama de fusibles
| № | Descripción |
|---|---|
| 1 | Encendedor |
| 2 | Toma de accesorios |
| 3 | Desempañador retrovisores exteriores |
| 4 | WAC, comando bajo volante |
| 5 | Levantacristal delantero derecho |
| 6 | ABS/ESP, contactor stop |
| 7 | Levantacristal trasero derecho |
| 8 | Levantacristal trasero izquierdo |
| 9 | Toma de remolque |
| 10 | UCH, bloqueo baúl |
| 11 | Radio |
| 12 | UCH, luces exteriores, retrovisores eléctricos |
| 13 | UCH |
| 14 | DDCM |
| 15 | UCH, bloqueo eléctrico de puertas, bloqueo tapa de combustible |
| 16 | UCH, luces traseras |
Compartimento del motor

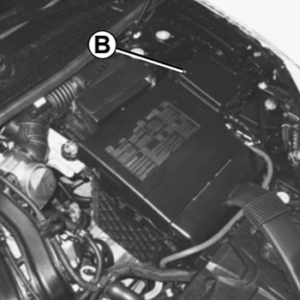

Algunos accesorios están protegidos por los fusibles situados en el compartimiento del motor en el cajetín B. Ahora bien, debido a su escasa accesibilidad, le aconsejamos que sea un Representante de la marca quien sustituya los fusibles.
