Diagrama de fusibles Renault Mégane III (2012-2016)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Renault Megane III (años del modelo 2012, 2013, 2014, 2015, 2016, 2017).
Compartimiento de pasajeros

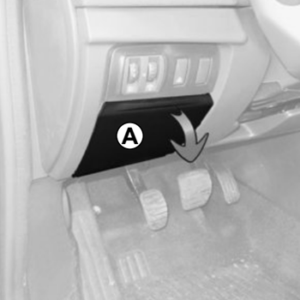

Suelte la tapa A.

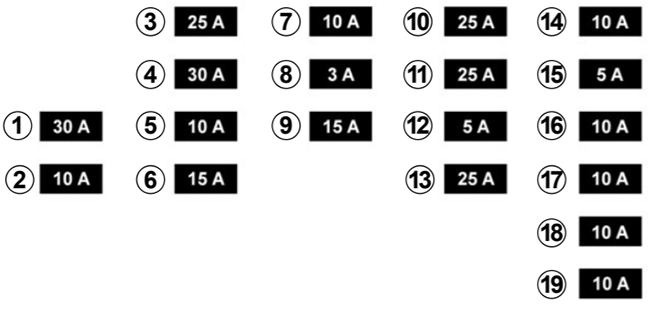

Diagrama de fusibles
| № | Asignación |
|---|---|
| 1 | Freno de aparcamiento asistido |
| 2 | Luces de stop |
| 3 | Condenación automática de las puertas |
| 4 | Elevalunas del conductor |
| 5 | Unidad central del habitáculo |
| 6 | Luces indicadoras de dirección |
| 7 | Sistema de navegación |
| 8 | Retrovisor interior |
| 9 | Limpialuneta |
| 10 | Elevalunas traseros |
| 11 | Elevalunas traseros |
| 12 | ABS/ESC |
| 13 | Elevalunas del pasajero |
| 14 | Lavacristales |
| 15 | Retrovisores térmicos |
| 16 | Radio |
| 17 | Toma de accesorios del maletero |
| 18 | Toma de accesorios de los asientos traseros |
| 19 | Encendedor |
Compartimento del motor

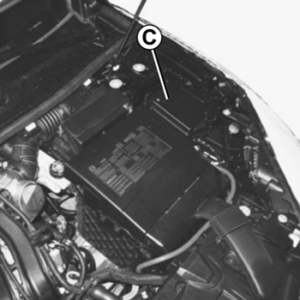

Algunos accesorios están protegidos por los fusibles situados en el compartimiento del motor en el cajetín C. Ahora bien, debido a su escasa accesibilidad, le aconsejamos que sea un Representante de la marca quien sustituya los fusibles.
Diagrama de fusibles Renault Megane II (2003-2008)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Renault Megane II (años del modelo 2002, 2003, 2004, 2005, 2006, 2007, 2008).
Compartimiento de pasajeros

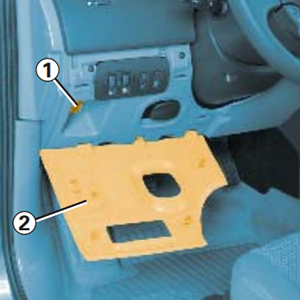

Abra la tapa 2 debajo del volante.
Asignación de los fusibles
2002-2005
Compartimento del motor

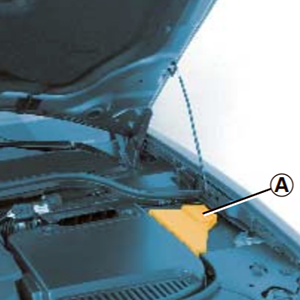

Algunas funciones están protegidas por fusibles ubicados en el compartimiento del motor (tapa A) Sin embargo, debido a la accesibilidad aconsejamos que estos fusibles sean reemplazados en un Concesionario RENAULT
Diagrama de fusibles Renault Megane IV (2017-2021)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Renault Megane IV (años del modelo 2017, 2018, 2019, 2020, 2021).
Ubicación de la caja de fusibles

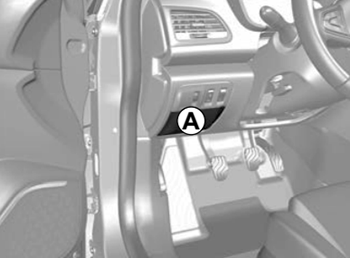

Suelte la tapa A.

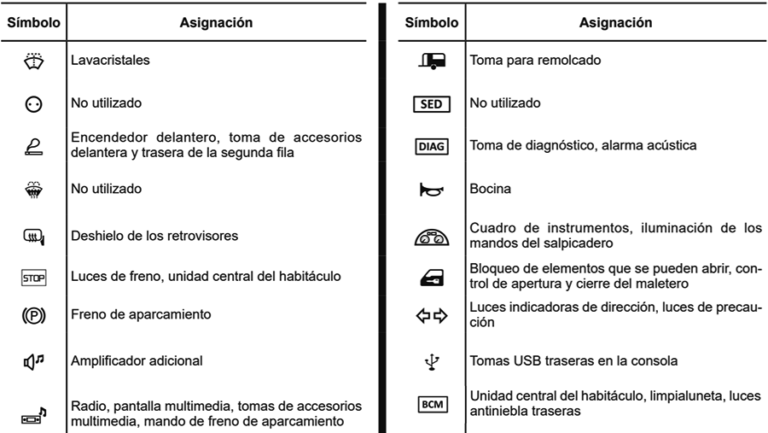

Asignación de los fusibles
