Diagrama de fusibles Renault Trafic III (2015-2016)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Renault Trafic III (años del modelo 2014, 2015 y 2016).
Ubicación de la caja de fusibles

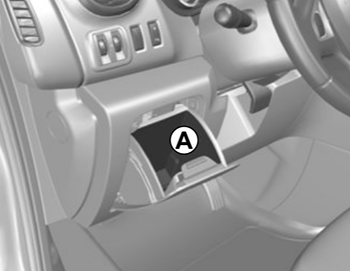

Suelte el portaobjetos A. Libere el fusible utilizando la pinza, situada en el dorso de la tapa A.
Diagrama de fusibles
| № | Asignación |
|---|---|
| 1 | + inyección urea de batería |
| 2 | + batería para vehículo con tarjeta RENAULT |
| 3 | Carga APC para vehículo con tarjeta RENAULT |
| 4 | Caldera |
| 5 | Adaptación |
| 6 | Adaptación |
| 7 | Caldera |
| 8 | Climatización adicional |
| 9 | Calefacción adicional del habitáculo |
| 10 | Retrovisores eléctricos, unidad central del cajetín de adaptación complementario |
| 11 | Deshielo retrovisor |
| 12 | Radio, multimedia, retrovisor, toma de diagnóstico |
| 13 | Equipamiento previo, toma para remolcado |
| 14 | Batería temporizada, unidad central del habitáculo |
| 15 | Unidad central del habitáculo, advertencia de pérdida de presión de los neumáticos, acceso manos libres |
| 16 | Luces de precaución, luces indicadoras de dirección |
| 17 | Condenación de los abrientes |
| 18 | Luz de día izquierda, luz de posición trasera, luz izquierda de carretera, luz derecha de cruce |
| 19 | Iluminación de matrícula, luces de niebla delanteras y traseras |
| 20 | Alarma, bocina, manecillas de iluminación y de barrido |
| 21 | Cuadro de instrumentos |
| 22 | Manecilla de iluminación |
| 23 | Limpiaparabrisas, bomba lavacristales, bocina |
| 24 | Carga APC general |
| 25 | Luces de marcha atrás |
| 26 | Contactor de stop |
| 27 | Inyección, arranque |
| 28 | Airbag, bloqueo de la columna de dirección |
| 29 | Elevalunas del pasajero |
| 30 | Dirección asistida |
| 31 | Luces de stop |
| 32 | Carga APC para vehículo con tarjeta RENAULT |
| 33 | Servidumbre general |
| 34 | Encendedor, toma de accesorios |
| 35 | Luz de día derecha, luces delanteras de posición, luz derecha de carretera, luz izquierda de cruce |
| 36 | Luces de stop, ABS, transpondedor |
| 37 | Iluminación interior, climatización |
| 38 | Arranque para vehículo con tarjeta RENAULT |
| 39 | Limpialuneta |
| 40 | Advertencia electromagnética |
| 41 | Toma de accesorios en el espacio de carga |
| 42 | Motor del elevalunas del conductor |
| 43 | Toma de accesorios trasera |
| 44 | Arranque BCM |
| 45 | Asientos calefactantes |
| 46 | Calefacción, climatización |
| 47 | Limpiaparabrisas |
| 48 | Tacógrafo |
Diagrama de fusibles Renault Trafic III (2017-2020)v
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Renault Trafic III (años del modelo 2017, 2018, 2019, 2020).
Ubicación de la caja de fusibles

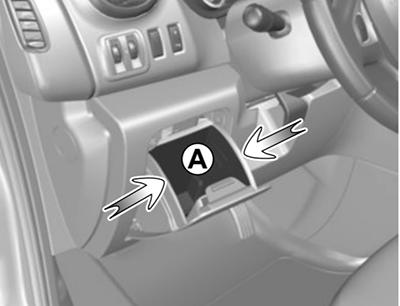

Suelte el guardaobjetos A presionando a ambos lados y tirando hacia usted. Libere el fusible utilizando la pinza, situada en el dorso de la tapa.

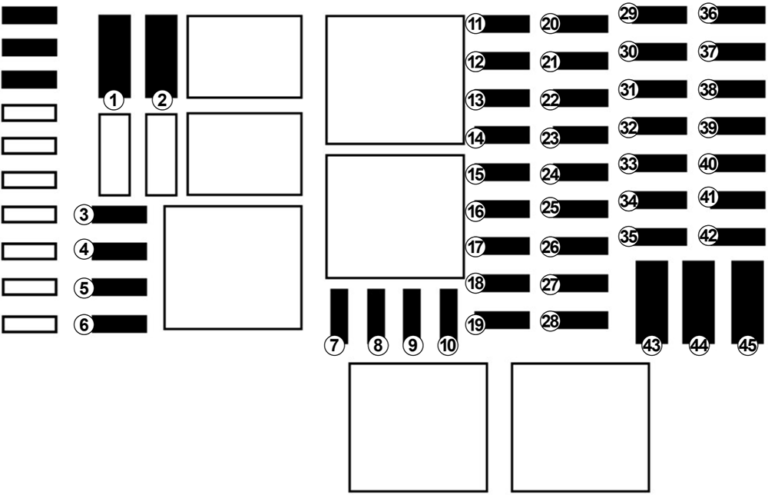

Diagrama de fusibles
| № | Asignación |
|---|---|
| 1 | Carga APC para vehículo con tarjeta RENAULT |
| 2 | Adaptación |
| 3 | Adaptación |
| 4 | + batería para vehículo con tarjeta RENAULT |
| 5 | Climatización adicional |
| 6 | Calefacción adicional del habitáculo |
| 7 | Retrovisores eléctricos, unidad central del cajetín de adaptación complementario |
| 8 | Deshielo retrovisor |
| 9 | Radio, multimedia, retrovisor, toma de diagnóstico |
| 10 | Equipamiento previo, toma para remolcado |
| 11 | Batería temporizada, unidad central del habitáculo |
| 12 | Luz de día derecha, luces delanteras de posición, luz derecha de carretera, luz izquierda de cruce |
| 13 | Luces de emergencia, indicadores de dirección |
| 14 | Condenación de los abrientes |
| 15 | Luz de día izquierda, luz de posición trasera, luz izquierda de carretera, luz derecha de cruce |
| 16 | Iluminación de matrícula, luces de niebla delanteras y traseras |
| 17 | Alarma, bocina, manecillas de iluminación y de barrido |
| 18 | Cuadro de instrumentos |
| 19 | Caldera |
| 20 | Limpiaparabrisas, bomba lavacristales, bocina |
| 21 | Carga APC general |
| 22 | Luces de marcha atrás; Caja automática |
| 23 | Contactor de stop |
| 24 | Inyección, arranque |
| 25 | Airbag, bloqueo de la columna de dirección |
| 26 | Elevalunas del pasajero |
| 27 | Dirección asistida |
| 28 | Luces de stop |
| 29 | Carga APC para vehículo con tarjeta RENAULT |
| 30 | Servidumbre general |
| 31 | Encendedor, toma de accesorios |
| 32 | Caldera |
| 33 | Luces de stop, ABS, transpondedor |
| 34 | Iluminación interior, climatización |
| 35 | Arranque para vehículo con tarjeta RENAULT |
| 36 | Limpialuneta |
| 37 | Advertencia electromagnética |
| 38 | Toma de accesorios en el espacio de carga |
| 39 | Motor del elevalunas del conductor |
| 40 | Toma de accesorios trasera |
| 41 | Arranque BCM |
| 42 | Asientos calefactantes |
| 43 | Tacógrafo |
| 44 | Limpiaparabrisas |
| 45 | Calefacción, climatización |
