Diagrama de fusibles SEAT Exeo (2009-2013)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del SEAT Exeo (años del modelo 2008, 2009, 2010, 2011, 2012, 2013).

Ubicación de la caja de fusibles

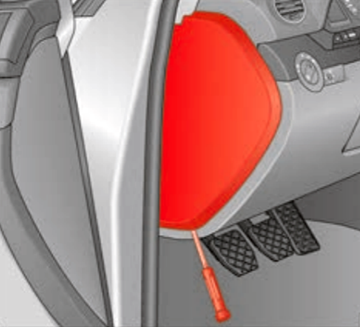

Tapa de la caja de fusibles en el lado izquierdo del tablero de instrumentos.

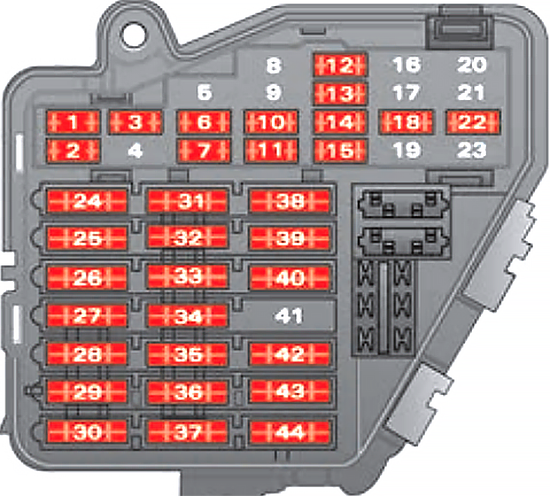

Diagrama de fusibles

№ Consumidor Amp.
1 Climatizador 10A
2 Luces de la zona para los pies 5A
3 Eyectores de lavado térmicos 5A
4 Ventilador del radiador 5A
5 Ayuda de aparcamiento, cambio automático 10A
6 Climatizador (sensor de la calidad del aire), sensor de presión 5A
7 Programa electrónico de estabilización (ESP), conmutador de la luz de freno, conmutador del pedal del embrague, sensor del ángulo de dirección 10A
8 Teléfono 5A
9 Sin ocupar
10 Faros autodireccionables (luz de asistencia en curvas) derecha 5A
11 Airbag y desconexión del airbag del acompañante 5A
12 Enchufe para diagnóstico 10A
13 Módulo de la columna de dirección 10A
14 Luces de freno 10A
15 Cuadro de instrumentos 10A
16 Sin ocupar
17 Control de la presión de los neumáticos, sensor de lluvia/luz 10A
18 Faros autodireccionables (luz de asistencia en curvas) izquierda 5A
19 Sin ocupar
20 Sin ocupar
21 Sin ocupar
22 Puerta del lado del conductor/acompañante 15A
23 Puertas traseras 15A
24 Electrónica de confort central 20A
25 Ventilador de la calefacción 30A
26 Calefacción de la luneta trasera 30A
27 Toma de corriente para el remolque (unidad de control) 30A
28 Bomba de combustible, bomba adicional para Diesel 20A
29 Sin ocupar
30 Techo corredizo/deflector 20A
31 Enchufe de diagnóstico, retrovisor interior con ajuste automático para posición antideslumbrante, luz marcha atrás, cambio automático 15A
32 Toma de corriente para el remolque 15A
33 Encendedor 20A
34 Calefacción sonda lambda 5A
35 Toma de corriente del maletero 20A
36 Sistema limpiacristales 30A
37 Bomba para lavaparabrisas y lavafaros 30A
38 Iluminación maletero, alarma 15A
39 Radio, Amplificador de sonido 20A
40 Claxon 25A
41 Toma de corriente de 230V 30A
42 Programa electrónico de estabilización (ESP) 25A
43 Gestión del motor 15A
44 Calefacción de los asientos 35A
