Mantenimiento Fusibles Volkswagen Golf

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Volkswagen Golf 3 (años del modelo 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998).

Cambio de fusibles
Los diferentes circuitos de corriente están protegidos por medio de fusibles.

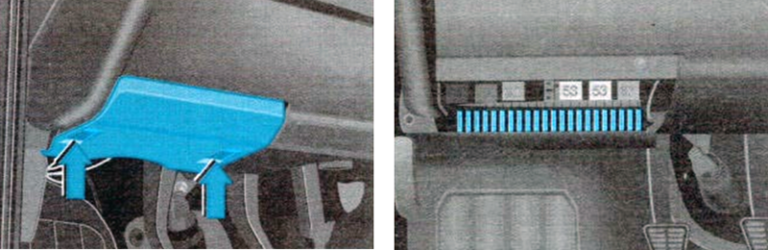

La central eléctrica, con los relés y fusibles, se encuentra en la zona reposapiés delantera, detrás de una tapa. Oprimir ambos pulsado res, desplazar la tapa hacia abajo tirando de su parte delantera en el sentido de la flecha, y quitarla.

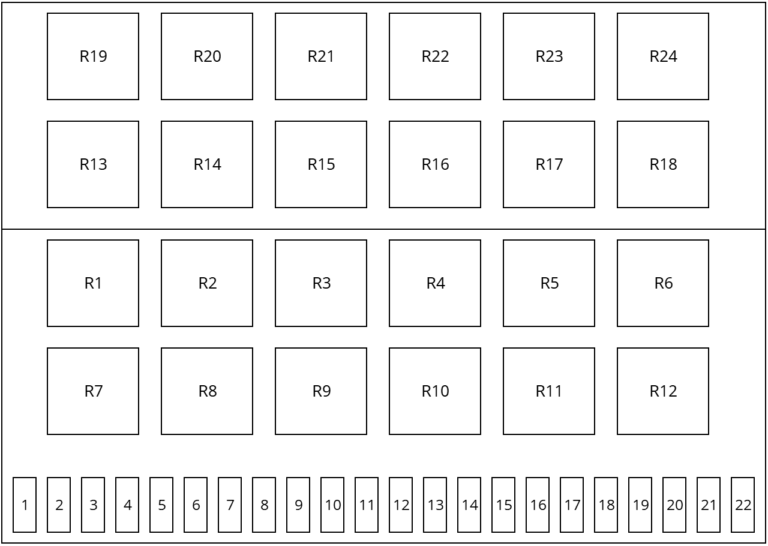

Diagrama de fusibles

№	Amp.	Descripción
1	10A	Luz baja izquierda
2	10A	Luz baja derecha
3	10A	Luz de Matrícula
4	15A	Limpia medallón, bomba servofreno, ABS.
5	15A	Limpiaparabrisas.
6	30A	Ventilación
7	10A	Luz trasera, lateral derecha
8	10A	Luz trasera, lateral izquierda
9	20A	Desempañante trasero.
10	15A	Luces de niebla
11	10A	Luz alta izquierda
12	10A	Luz alta derecha
13	10A	Claxon, ventilador del radiador
14	15A	Luces de reversa
15	10A	Unidad electrónica
16	15A	Luces de advertencia, sunroof, luz de la guantera
17	10A	Direccionales
18	20A	Bomba de gasolina
19	30A	Ventilador radiador aire acondicionado
20	10A	Luces de freno, control de crucero
21	15A	Luz interior, equipaje, reloj y encendedor
22	10A	Radio, equipaje, encendedor
Relés
R1		Aire acondicionado
R2		Limpiaparabrisas / lavaparabrisas trasero
R3		Motor
R4		Encendido
R5		–
R6		señal de giro
R7		Lavafaros
R8		Limpiaparabrisas / lavaparabrisas
R9		Indicador de cinturón de seguridad
R10		Faros antiniebla
R11		Bocina
R12		Bomba de combustible
R13		Calentador del colector de admisión
R14		–
R15		Bomba ABS
R16		Luz de marcha atrás
R17		Luz de carretera de faro
R18		Luz de cruce de faros
R19	30A	Aire acondicionado, Climatronic 2.0 / 2.8
R20		Interruptor de inhibición de arranque
R21		Sensor de oxígeno
R22		Indicador de cinturón de seguridad
R23		Bomba de vacío
R24	20A	Ventanas eléctricas (Fusible térmico)

Fusibles adicionales encima de los relés

№	Amp.	Descripción
1	30A	Fusible para el relé del motor del ABS
2	30A	Fusible para el relé principal del ABS
3	30A	Fusible para el aire acondicionado
4	20A	Cortacircuitos automático para elevadores eléctricos
5	15A	Fusible para + permanente para el remolque

Fusibles adicionales en el compartimiento del motor (salpicadero), por encima del servofreno

№	Amp.	Descripción
1	50A	Precalentamíento diesel

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Volkswagen Golf de 7ª generación (años del modelo 2017, 2018, 2019, 2020).

Compartimiento de pasajeros

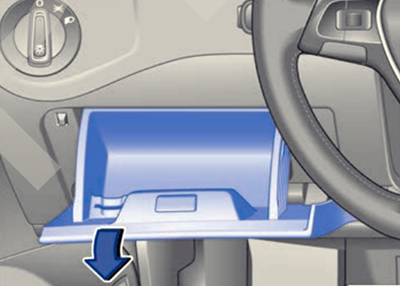

En el lado izquierdo, junto al volante: tapa de la caja de fusibles del tablero de instrumentos.

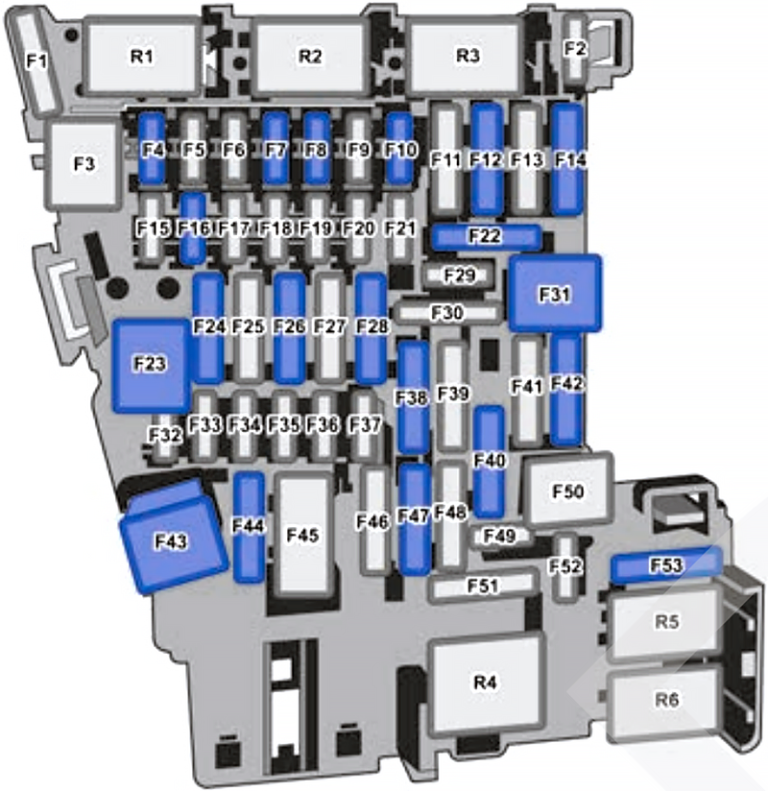

Diagrama de fusibles

№	Amp.	Descripción
F4	10A	Alarma antirrobo
F7	10A	Panel de mandos del climatizador o del sistema de calefacción y ventilación, relé de la luneta térmica
F8	10A	Mando de las luces (luz de cruce), sensor de lluvia y de luz
F10	7,5A	Pantalla, panel de mandos del sistema de infotainment
F11	40A	Alumbrado exterior del lado izquierdo
F12	20A	Componentes del infotainment
F14	40A	Regulador del ventilador
F16	7,5A	Teléfono
F23	30A	Techo de cristal eléctrico
F24	40A	Alumbrado exterior del lado derecho
F26	30A	Calefacción de los asientos
F27	30A	Iluminación interior
F40	20A	Encendedor, tomas de corriente
F42	40A	Cierre centralizado
F47	15A	Limpialuneta
F53	30A	Luneta térmica

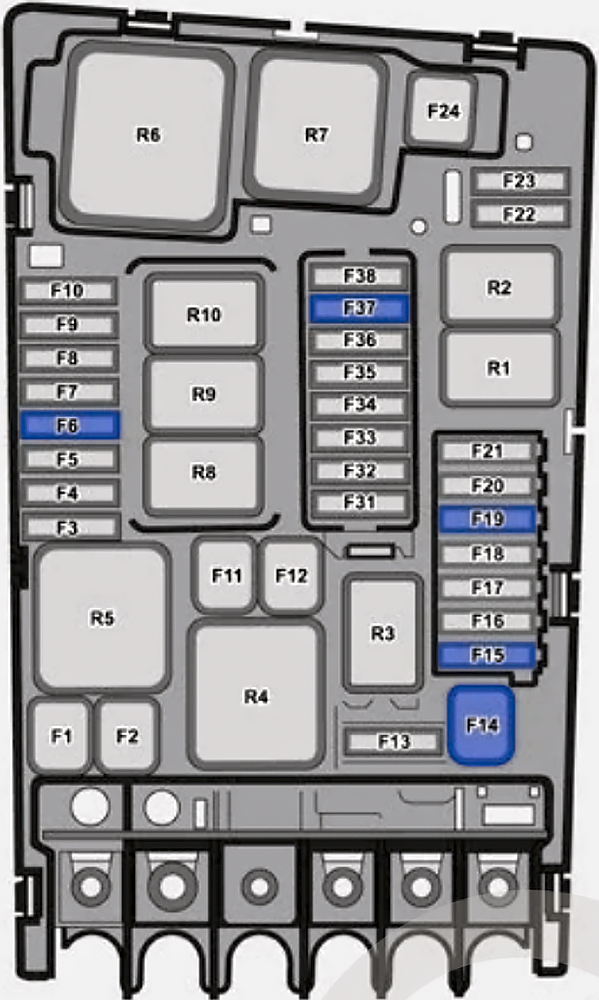

Compartimento del motor
Para desbloquear la cubierta de la caja de fusi­bles, presione los bloqueos en el sentido de las flechas. Retire la cubierta hacia arriba.

№	Amp.	Consumidores
F6	5A	Sensor de la luz de freno
F14	40A	Parabrisas térmico
F15	15A	Bocina
F19	30A	Limpiaparabrisas
