Diagramas de los bloques de fusibles eléctricos y relé del Volkswagen Passat B5 (años del modelo 1996, 1997, 1998, 1999, 2000).

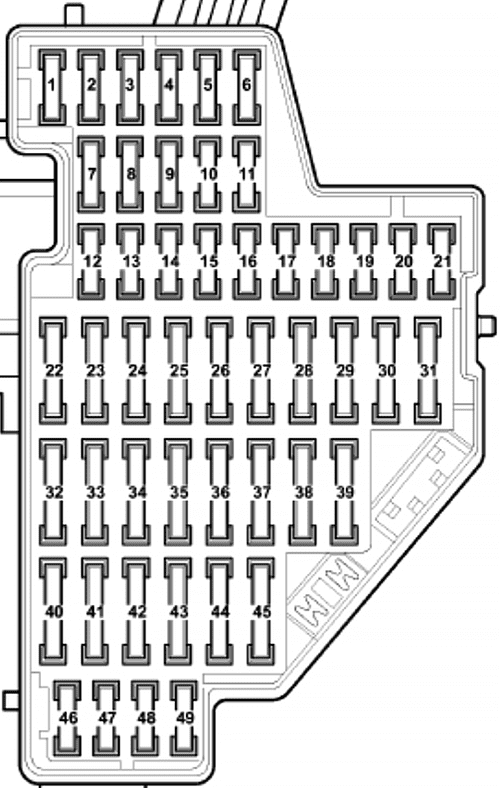

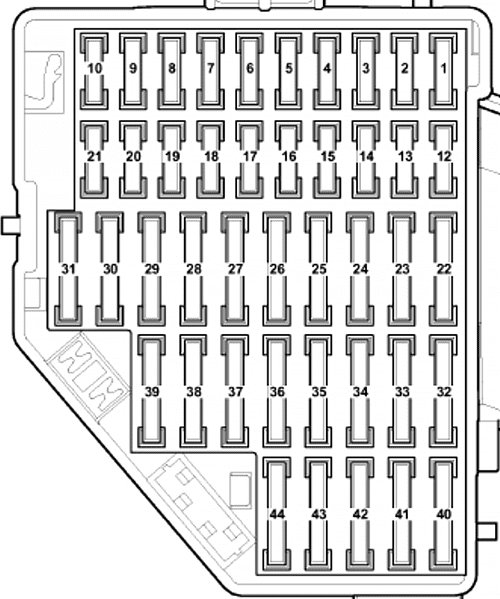

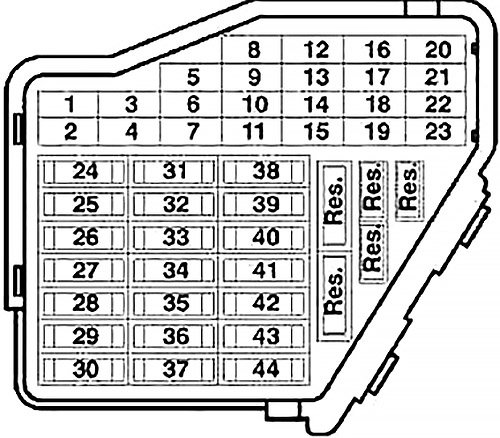

Fusibles en el portafusiles, detrás del tablero de instrumentos, lado izquierdo

№	Amp.	Descripción
1	5A	Boquilla de lavado térmicos
2	10A	Señal de giro
3	5A	Alumbrado de la guantera, aire acondicionado y palanca selectora
4	5A	Luz de matricula
5	10A	Cuadro de instrumentos, asiento térmico, aire acondicionado, volante multifunción
6	5A	Unidad de control del confort
7	10A	ABS
8	5A	Teléfono/Telemática, regulación automática del alcance los faros
9	5A	Calefacción del retrovisor, memoria del ajuste de asiento
10	5A	Cargador de CD, telemática, volante multifunción
11	5A	Con cambio automático: GRA
12	10A	Conector de enlace de datos (DLC)
13	10A	Luces de freno
14	10A	Unidad de control central de confort
15	10A	Cuadro de instrumentos, cambio automático
16	5A	Libre
17	10A	Navegación, alarma de taxi
18	10A	Luz larga derecha
19	10A	Luz larga izquierda
20	15A	Luz de cruce derecha, LWR
21	15A	Luz de cruce izquierda, LWR
22	5A	Luz de posición derecha
23	5A	Luz de posición izquierda
24	25A	Lavaparabrisas
25	30A	Ventilador de aire fresco, sistema de aire circulante, aire acondicionado
26	30A	Luneta posterior térmico
27	15A	Limpialuneta posterior
28	15A	Bomba de combustible
29	20A	Mando del motor
30	20A	Techo corredizo
31	15A	Luces de marcha atrás, GRA, Taxímetro, cambio automático
32	20A	Mando del motor
33	15A	Encendedor
34	15A	Mando del motor, Válvulas de inyección
35	30A	Base de enchufe de la conducción con remolque
36	15A	Luces antiniebla
37	20A	Radio, teléfono
38	15A	Sistema eléctrico de confort
39	15A	Intermitentes simultáneos de emergencia
40	15A	Bocina de doble tono
41	25A	ABS con ESP
42	25A	ABS con ESP
43	15A	Recirculación de los gases de escape
44	30A	Asiento térmico

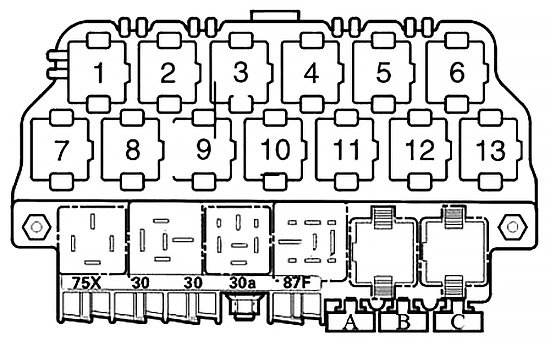

Relés

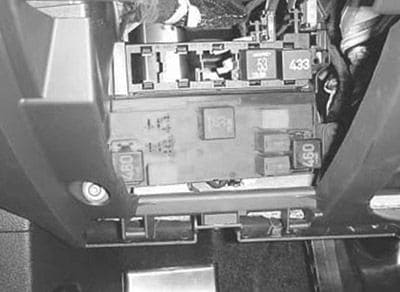

№	Descripción
1	Relé del ventilador del radiador aire acóndicionado
2	Relé de desconexión a distancia del por tón/capó posterior
3	Relé del acoplamiento magnético
4	Unidad de control del aire acondicionado
5	Relé de la bomba de combustible, sólo en vehículos diesel con motor Syncro
6	Relé de la iluminación de la palanca selectora / Unidad de control de la alarma ll/taxi
7	Relé de los faros antiniebla
8	Relé para la desconexión de la luz de marcha diurna / Relé del volante multifunción
9	Unidad de control de la alarma l/taxi / Relé del volante multifunción
10	Libre
11	Relé de conmutación de los altavoces/teléfono.
12	Relé del bloqueo de arranque
13	Relé del bloqueo de arranque y de la luz de marcha atrás / Relé del bloqueo de arranque / Relé de bloqueo del motor de arranque (conmutador del pedal del embrague)
I	Relé de la bocina de doble tono
II	Relé de descarga del contacto X
III	Libre
IV	Relé de la bomba de combustible / Relé de las bujías de incandescencia
V	Relé temporizador del lava/limpiaparabrisas / Relé del limpiacristales/sensor de lluvia
VI	Relé temporizador del lava/ltmpiaparabrisas / Relé del limpiacristales/sensor de lluvia
A	Fusible de la base de enchufe del maletero I
B	Fusible de la base de enchufe del maletero II

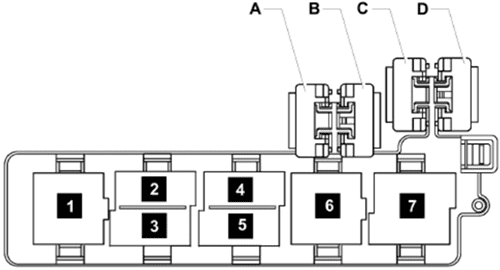

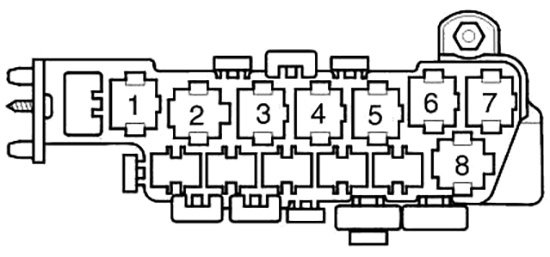

Dotación de relés del portarrelés complementario de 8 relés, detrás de la placa de relés

№/Amp.	Descripción
3	Relé de la bomba de recirculación – ABS con ESP
4	Relé de válvulas magnéticas – 1 ABS con ESP
5	Relé del ventilador del líquido refrigerante 80W / Relé del ventilador del radiador – 1a velo 300W
6	Sólo letr. dist. del motor AFN/AJM: Relé del movimiento por inercia del ventilador del radiador
8	Relé del ventilador del radiador – 2a velo 300W / Relé de conexión adicional del alternador
5A	Fusible individual del ventilador del líquido refrigerante
30A	Fusible individual del ventilador del líquido refrigerante
40A	Fusible individual del ventilador del liquido refrigerante
50A	Fusible individual de la bomba hidráulica ABS, excepto en vehículos con ESP
60A	Fusible de la bomba de redrculación – ABS. sólo en vehículos con ESP.
15A	Fusible (1) de la alarma antirrobo
15A	Fusible (2) de la alarma antircobo
30A	Fusible térmico (1) del ajuste de asiento
30A	Fusible térmico (2) del ajuste de asiento
30A	Fusible térmico del elevalunas
30A	Fusible individual del Equipo de Sonido Digital

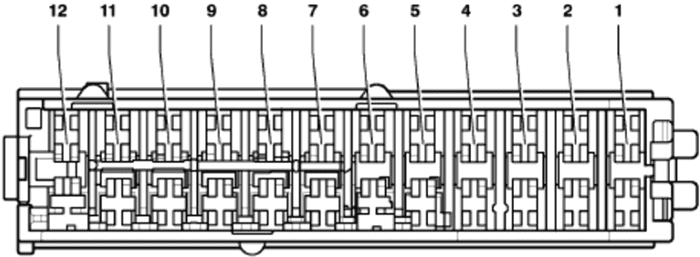

Relés y fusibles en la carcasa protectora de unidades de control, en el compto (motor, lado izquierdo)

Amp.	Descripción

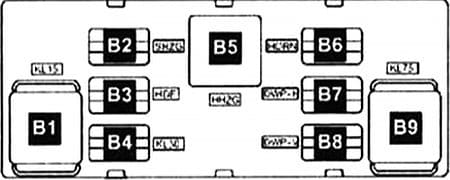

	Relé de pequeña potencia calorilica, líquido refngerante de bujías de incandescencia
	Relé de la bomba de agua adicional, líquido refrigerante de txijías de incandescencia
	Relé de gran potencia calorífica, liquido refrigerante de bujías do incandescencia
	Relé de alimentación de tensión borne 30
	Relé de la bomba de aire secundaria.
	Relé de la refrigeración del combustible
	Relé de la desconexión de impacto (30)
	Unidad de control de la bomba de liquido refngerante. letr. dist. de motor AGZ
40A	Fusible de la bomba do airo secundaria
5A	Fusible de la bomba de liquido refrigerante, letr dist. de motor AGZ
15A	Fusible de la unidad de control del motor
80A	Fusible de las bujías de incarKlescenda motor
25A	Fusible de las bujías de incandescencia líquido refrigerante
50A	Fusible (2) de las bujías de incandescencialíquido refrigerante
60A	Fusible de las bujias de incandescencia
10A	Fusible de la refrigeración del combustible

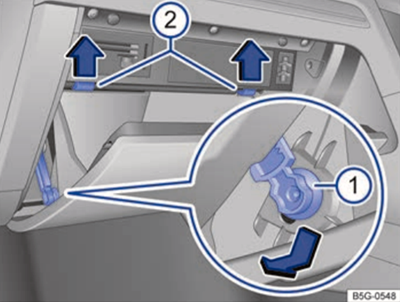

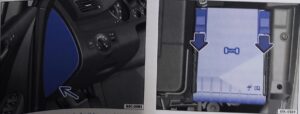

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Volkswagen Passat B8 (años del modelo 2014, 2015, 2016, 2017, 2018, 2019).

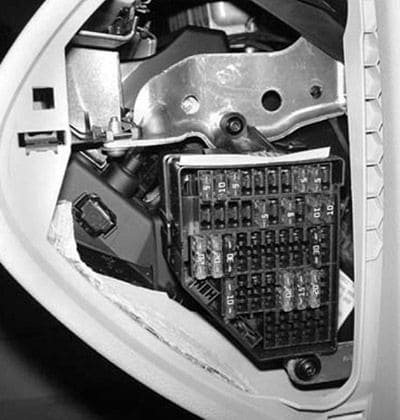

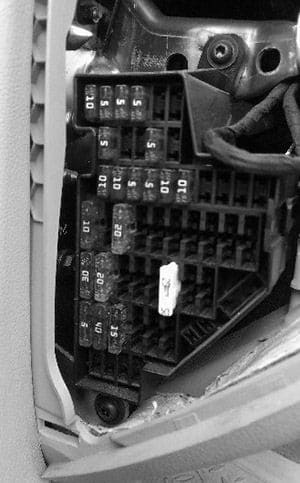

Caja de fusibles del habitáculo

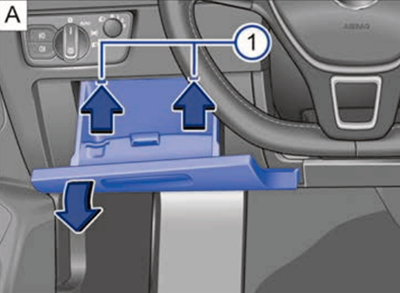

Vehículos con el volante a la izquierda

Vehículos con el volante a la derecha

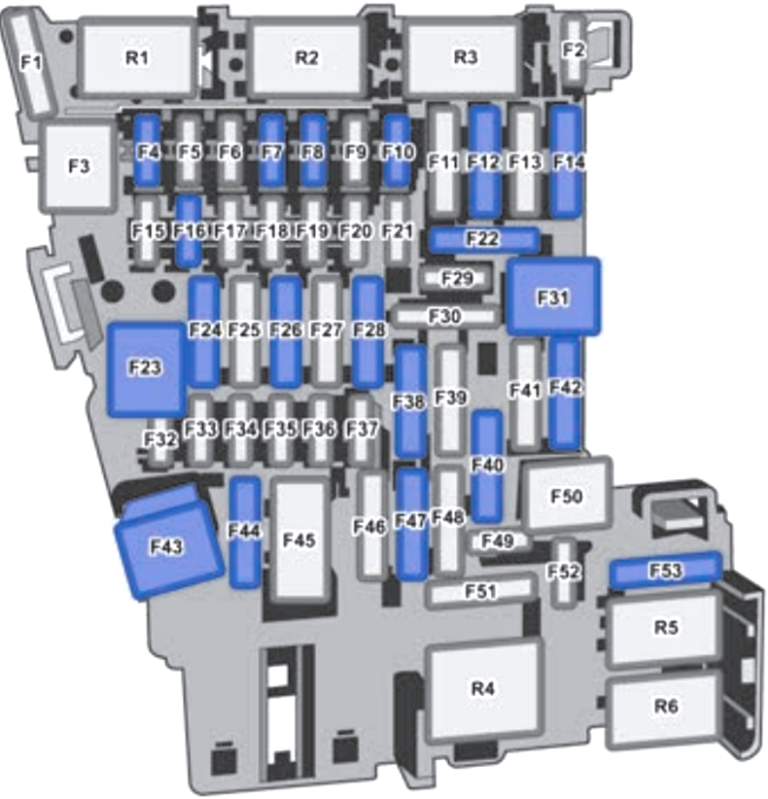

Diagrama de fusibles

№	Amp.	Consumidores
F4	10A	Alarma antirrobo
F7	10A	Panel de mandos del climatizador o del sistema de calefacción y ventilación, relé de la luneta térmica, mecanismo de accionamiento del cambio automático
F8	10A	Mando de las luces (luz de cruce), sensor de lluvia y de luz, freno de estacionamiento electrónico
F10	10A	Pantalla, panel de mandos del sistema de infotainment
F11	40A	Alumbrado exterior del lado izquierdo
F12	20A	Componentes del infotainment
F14	30A	Regulador del ventilador
F16	7,5A	Teléfono
F22	15A	Cable de carga del remolque
F23	40A	Alumbrado exterior del lado derecho
	30A	Techo de cristal eléctrico
F24	30A	Techo de cristal
	40A	Alumbrado exterior del lado derecho
F26	30A	Calefacción de los asientos
F27	30A	Iluminación interior
F28	25A	Unidad de control del remolque, lado izquierdo
F31	40A	Alumbrado exterior del lado izquierdo
F38	25A	Unidad de control del remolque, lado derecho
F40	20A	Encendedor, tomas de corriente
F42	40A	Cierre centralizado
F43	30A	Iluminación interior
F44	15A	Unidad de control del remolque
F47	15A	Limpialuneta
F51	25A	Calefacción de los asientos traseros
F53	30A	Luneta térmica

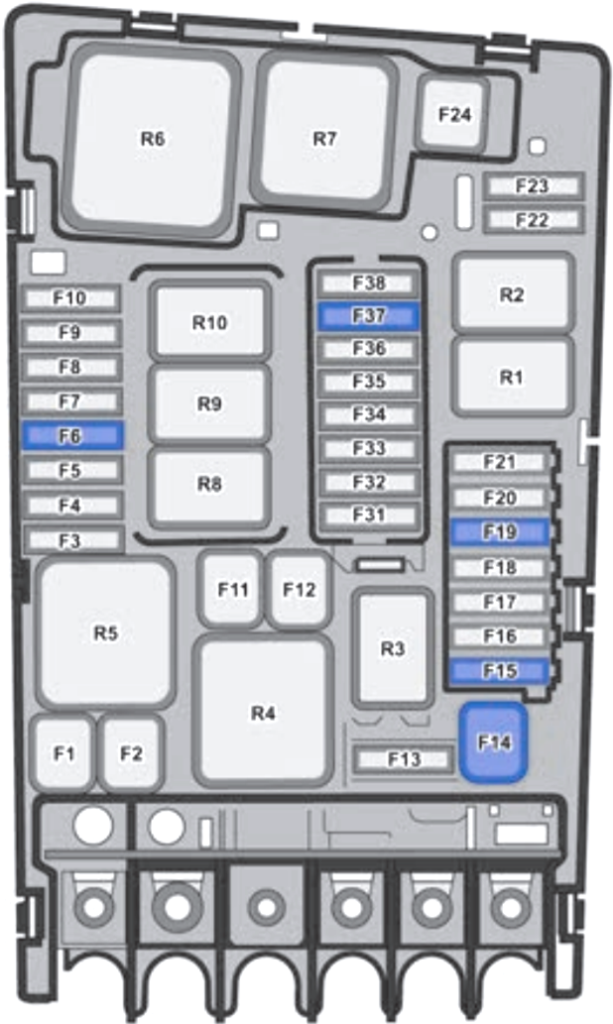

Caja de fusibles del vano motor

Diagrama de fusibles

№	Amp.	Consumidores
F6	5A	Sensor de la luz de freno
F14	40A	Parabrisas térmico
F15	15A	Bocina
F19	30A	Limpiaparabrisas
F37	20A	Calefacción independiente

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Volkswagen Passat B6 (3C) (años del modelo 2005, 2006, 2007, 2008, 2009, 2010).

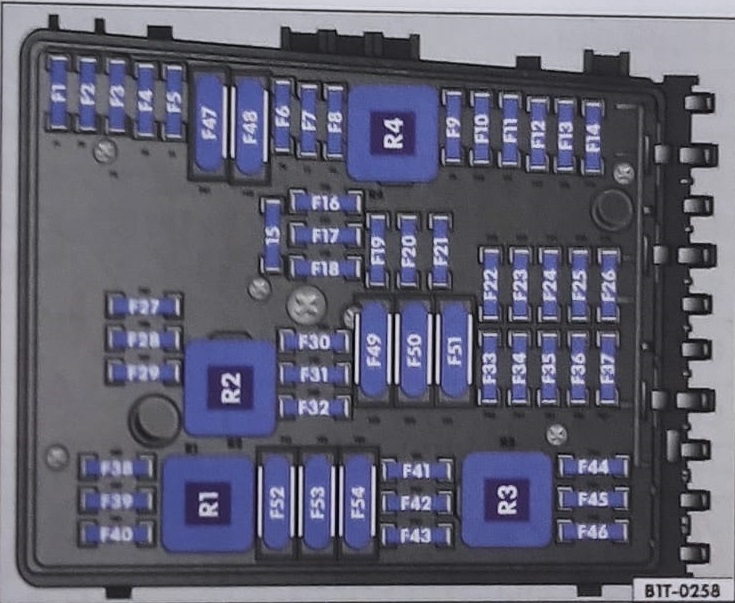

Diagrama de fusibles

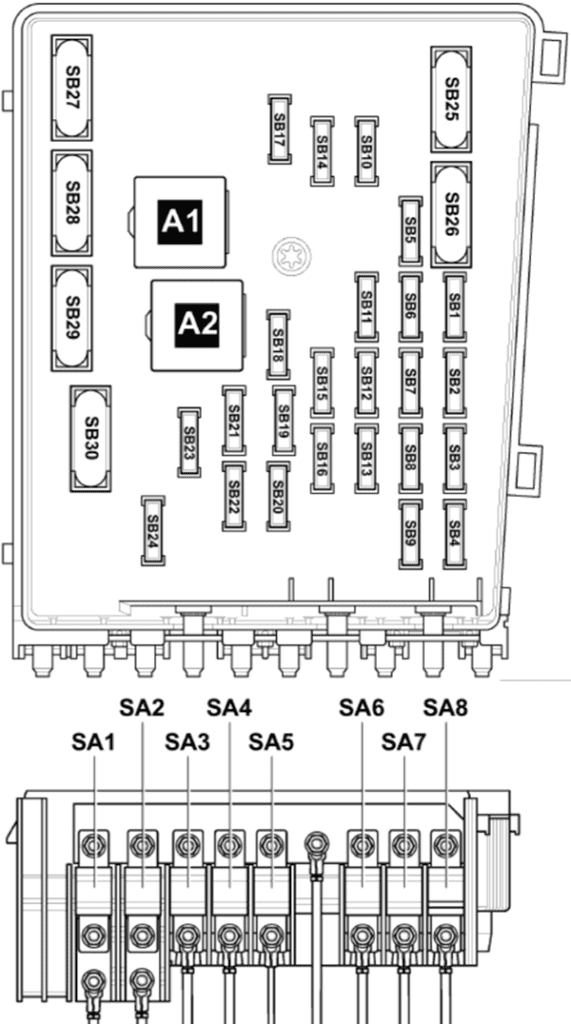

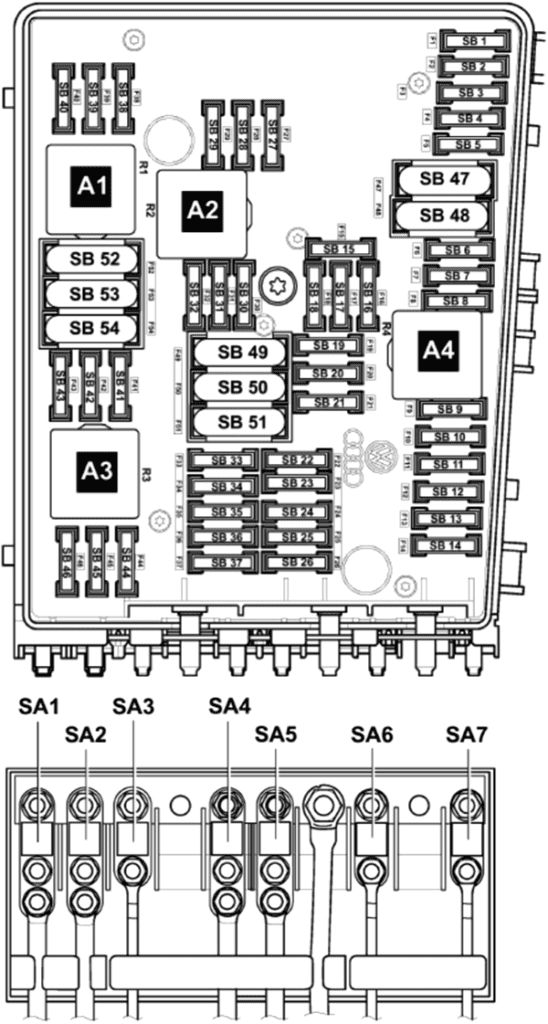

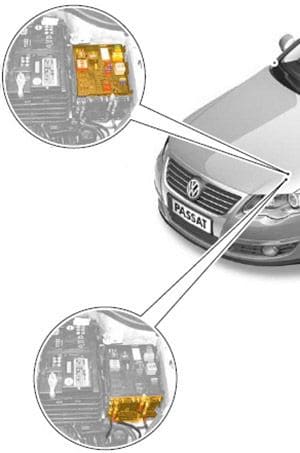

Portafusibles A y B (compartimento del motor)

Versión Highv

№	Amp.	Función/componente
F1	5A / 15A	Unidad de control del cambio automático -J217- Unidad mecatrónica del cambio de doble embrague DSG -J743-
F2	30A	Unidad de control del ABS -J104-
F3	20A	Unidad de control central del sistema de confort -J393- Unidad de control para detección del remolque -J345-
F4	5A	Unidad de control de la red de a bordo -J519-
F5	20A	Bocina de tonos agudos -H2-Bocina de tonos graves -H7-
F6	20A	Bobinas de encendido con etapas finales de potencia -N…-
F7	15A / 5A	Válvula reguladora de la presión del combustible -N276- Transmisor de la posición del embrague -G476-
F8	10A	Unidad de control del ventilador del radiador -J293- Electroválvula 1 del depósito de carbón activo -N80- Válvula 1 para distribución variable -N205- Válvula de la chapaleta del colector de admisión -N316- Válvula 1 para la distribución variable (escape) -N318- Válvula de bomba de succión -N401-
F9	5A	Relé de la bomba de circulación -J160-
F10	10A	Relé de alimentación de corriente 2 para Motronic -J670-
F11	25A / 30A	Unidad de control del motor -J623-
F12		Libre
F13		Libre
F14		Libre
F15	10A	Bomba de circulación -V55-
F16	5A	Unidad de control de la electrónica de la columna de dirección -J527-
F17	5A	Unidad de control en el cuadro de instrumentos -J285-
F18	30A	Amplificador -R12- Unidad de control para vehículo especial -J608-
F19	15A / 20A	Radio -R- Unidad de control con pantalla de radio y navegación -J503- Unidad de control con pantalla para TV, radio, sistema de navegación -J506- (Japón)
F20	5A	Unidad de mandos de la preinstalación de teléfono móvil -E508- Unidad de control para selección de antena -J515- Unidad de control de la electrónica de mando del teléfono -J412- Aparato emisor-receptor para teléfono -R36- Sintonizador de TV -R78- Sintonizador de radio digital por satélite -R190-
F21	10A	Sintonizador de TV -R78- Sintonizador de radio digital por satélite -R190-
F22	7,5A	Unidad de control de multimedia -J650-
F23	10A / 5A	Unidad de control del ventilador del radiador -J293- Transmisor de campo magnético (brújula) -G197-
F24	5A / 10A	Interfaz de diagnosis para bus de datos -J533-
F25		Libre
F26	10A	Relé de alimentación de corriente para Motronic -J271- Unidad de control del motor -J623-
F27		Libre
F28		Libre
F29		Libre
F30	20A	Unidad de control de la calefacción adicional -J364-
F31	30A	Unidad de control del motor del limpiacristales -J400-
F32	10A	Electroválvula para limitación de la presión de sobrealimentación -N75- Electroválvula 1 del depósito de carbón activo -N80- Válvula de recirculación de aire del turbocompresor -N249-
F33	15A	Válvula reguladora de la presión del combustible -N276- Calefacción de la sonda lambda -Z19- Calefacción de la sonda lambda 2 -Z28-
F34		Libre
F35	20A	Relé para funcionamiento de la calefacción independiente -J485-
F36		Libre
F37		Libre
F38		Libre
F39		Libre
F40		Libre
F41		Libre
F42		Libre
F43		Libre
F44	10A	Bomba de diagnosis para el sistema de combustible -V144-
F45	10A	Calefacción de la sonda lambda -Z19- Calefacción de la sonda lambda 1 posterior al catalizador -Z29- Calefacción de la sonda lambda 2 posterior al catalizador -Z30- Calefacción de la sonda lambda 3 de la bancada 1 -Z92- Calefacción de la sonda lambda 3 de la bancada 2 -Z93-
F46	10A	Calefacción de la sonda lambda 1 posterior al catalizador -Z29-
F47	40A	Unidad de control de la red de a bordo -J519- Lámpara de la luz de posición derecha -M3- Lámpara de la luz de cruce izquierda -M29- Lámpara de la luz de carretera izquierda -M30- Lámpara del piloto trasero izquierdo -M4- (círculo de iluminación exterior) Lámpara del piloto trasero derecho -M2- (círculo de iluminación interior)
F48	40A	Unidad de control de la red de a bordo -J519- Lámpara de la luz de posición izquierda -M1- Lámpara de la luz de cruce derecha -M31- Lámpara de la luz de carretera derecha -M32- Lámpara del piloto trasero derecho -M2- (círculo de iluminación exterior) Lámpara del piloto trasero izquierdo -M4- (círculo de iluminación interior)
F49	50A	Unidad de control de la red de a bordo -J519- (alimentación del borne 15)
F50	60A	Relé de carga de la segunda batería -J713-
F51		Libre
F52	60A	Parabrisas térmico -Z2-
F53	50A	Unidad de control de la red de a bordo -J519- (alimentación borne 75) Portafusibles izquierdo (SC40 – SC42, SD39)
F54		Libre
SA1	150A / 180A	Alternador -C-
SA2	80A	Motor para la dirección asistida electromecánica -V187-
SA3	80A / 50A	Unidad de control del ventilador del radiador -J293-
SA4	100A/ 80A / 60A	Termofusible 1 para regulación del asiento del conductor -S44- Termofusible 1 para la regulación del asiento del acompañante -S46- Portafusbles izquierdo (SC32 – SC37) Portafusibles derecho (SD32 – SD37) Portafusibles izquierdo (SC12 – SC17, SC29-SC31) Portafusibles derecho (SD12 – SD17, SD28, SD29- SD31) Portafusibles derecho (SD1 – SD2)
SA5	80A	Portafusibles derecho (SD22 – SD27) Termofusible 1 para regulación del asiento del conductor -S44- Termofusible 1 para la regulación del asiento del acompañante -S46-
SA6	100A / 80A	Portafusibles izquierdo (SC12 – SC17, SC29-SC31) Portafusibles derecho (SD12 – SD17, SD28, SD29-SD31) Portafusibles izquierdo (SC32 – SC37)
SA7	40A	Unidad de control del ABS -J104-

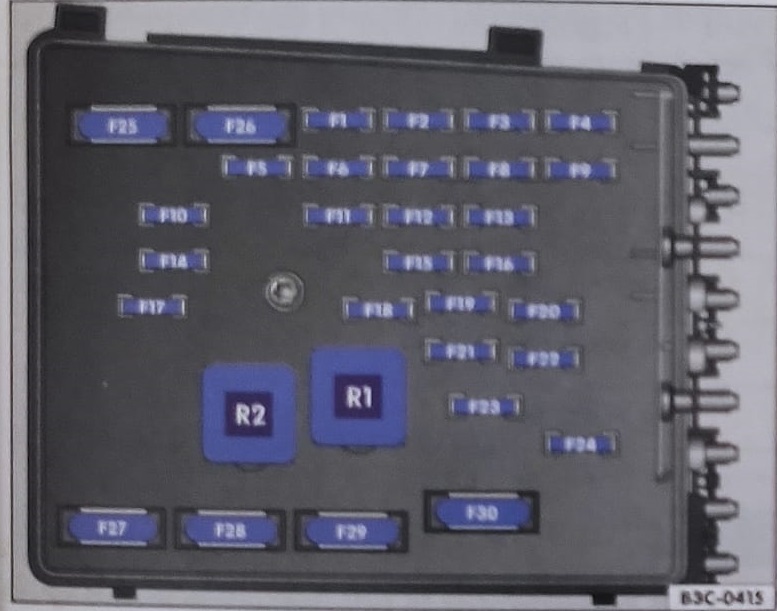

Versión Low

№	Amp.	Función/componente
F1	7,5A	Unidad de control de multimedia -J650-
F2	30A	Unidad de control del ABS -J104-
F3	20A	Bocina de tonos agudos -H2- Bocina de tonos graves -H7- Unidad de control de la red de a bordo -J519-
F4	20A / 25A	Unidad de control central del sistema de confort -J393- Unidad de control para detección del remolque -J345-
F5	5A	Unidad de control de vigilancia de baterías -J367- Unidad de control de la red de a bordo -J519-
F6	5A / 15A	Unidad de control del cambio automático -J217- Unidad mecatrónica del cambio de doble embrague DSG -J743-
F7	15A	Unidad de control con pantalla de radio y navegación -J503- Estabilizador de tensión -J532- Radio -R- Unidad de control con pantalla para TV, radio, sistema de navegación -J506- (Japón)
F8	30A	Unidad mecatrónica del cambio de doble embrague DSG -J743-
F9	5A	Unidad de control de la electrónica de la columna de dirección -J527-
F10	20A	Relé de la bomba de combustible -J17- Unidad de control del ciclo automático de precalentamiento -J179- Bobinas de encendido con etapa final de potencia (cilindros 1, 4)
F11	5A	Unidad de control en el cuadro de instrumentos -J285-
F12	5A	Unidad de control de la electrónica de mando del teléfono -J412- Unidad de control para selección de antena -J515- Unidad de mandos de la preinstalación de teléfono móvil -E508- Sintonizador de TV -R78- Sintonizador de radio digital por satélite -R190-
F13	10A	Relé de alimentación de corriente para Motronic -J271- Relé para alimentación de tensión del borne 30 -J317- Unidad de control del motor -J623-
F14	30A	Unidad de control del motor -J623-
F15	10A	Interfaz de diagnosis para bus de datos -J533-
F16	10A / 15A	Relé de la bomba de aire secundario -J299- Válvula de recirculación de gases de escape -N18- Electroválvula para limitación de la presión de sobrealimentación -N75- Válvula de recirculación de aire del turbocompresor -N249- Válvula de la mariposa del colector de admisión -N316- Válvula de conmutación del radiador para recirculación de gases de escape -N345- Calefacción de la sonda lambda -Z19- Calefacción de la sonda lambda 2 -Z28-
F17	10A / 40A	Válvula 1 de cierre del depósito -N361- Válvula 2 de cierre del depósito -N362- Válvula 3 de cierre del depósito -N363-Relé de potencia calorífica baja -J359-
F18	5A / 10A / 30A	Relé de potencia calorífica baja -J359- Relé de potencia calorífica alta -J360- Unidad de control de la calefacción del agente reductor -J891- Embrague electromagnético de la bomba del líquido refrigerante -N494- Bomba de reflujo del líquido refrigerante -V51-
F19	30A	Amplificador -R12- Vehículos especiales
F20	5A / 15A	Transmisor de la posición del embrague -G476- Relé de la bomba de combustible suplementaria -J832- Válvula reguladora de la presión del combustible -N276- Bomba de combustible suplementaria – V393-
F21	20A	Unidad de control de la calefacción adicional -J364-
F22	30A	Unidad de control del motor del limpiacristales -J400-
F23	10A	termostato de refrigeración del motor gestionada en función de un mapa de características -F265- Unidad de control del ventilador del radiador -J293- Electroválvula 1 del depósito de carbón activo -N80- Válvula de conmutación del colector de admisión variable -N156- Válvula 1 para distribución variable -N205- Válvula de la chapaleta del colector de admisión -N316- Motor para chapaleta del colector de admisión -V157- Calefacción de la sonda lambda -Z19-
F24	10A / 15A	Unidad de control de sensor de NOx -J583- Calefacción de la sonda lambda -Z19- Calefacción de la sonda lambda 1 posterior al catalizador -Z29- Calefacción de la sonda lambda 2 posterior al catalizador -Z30- Calefacción de la sonda lambda 3 posterior al catalizador -Z64-
F25	40A	Unidad de control de la red de a bordo -J519- Lámpara de la luz de posición izquierda -M1- Lámpara de la luz de cruce derecha -M31- Lámpara de la luz de carretera derecha -M32- Lámpara del piloto trasero derecho -M2- (círculo de iluminación exterior) Lámpara del piloto trasero izquierdo -M4- (círculo de iluminación interior)
F26	40A	Unidad de control de la red de a bordo -J519- Lámpara de la luz de posición derecha -M3- Lámpara de la luz de cruce izquierda -M29- Lámpara de la luz de carretera izquierda -M30- Lámpara del piloto trasero izquierdo -M4- (círculo de iluminación exterior) Lámpara del piloto trasero derecho -M2- (círculo de iluminación interior)
F27	60A	Parabrisas térmico -Z2-
F28	40A / 50A	Motor para la bomba de aire secundario -V101- Unidad de control del ciclo automático de precalentamiento -J179-
F29	50A	Unidad de control de la red de a bordo -J519-
F30	50A	Unidad de control de la red de a bordo -J519-
SA1	150A	Alternador -C-
SA2	80A	Motor para la dirección asistida electromecánica -V187-
SA3	80A / 50A	Unidad de control del ventilador del radiador -J293-
SA4	60A	Termofusible 1 para regulación del asiento del conductor -S44- Termofusible 1 para la regulación del asiento del acompañante -S46- Portafusbles izquierdo (SC32 – SC37) Portafusibles derecho (SD32 – SD37) Portafusibles izquierdo (SC12 – SC17, SC29-SC31) Portafusibles derecho (SD12 – SD17, SD28, SD29- SD31)
SA5	80A / 60A	Portafusibles derecho (SD22 – SD27) Termofusible 1 para regulación del asiento del conductor -S44- Termofusible 1 para la regulación del asiento del acompañante -S46- Portafusibles derecho (SD1 – SD2)
SA6	100A / 80A	Portafusibles izquierdo (SC12 – SC17, SC29-SC31) Portafusibles derecho (SD12 – SD17, SD28, SD29-SD31) Portafusibles izquierdo (SC32 – SC37)
SA7	60A / 100A	Cable de carga de la segunda batería Elemento calefactor de calefacción adicional por aire -Z35- Relé de potencia calorífica alta -J360-
SA8	40A	Unidad de control del ABS -J104-

Portafusibles C (tablero de instrumentos del lado del conductor)

Hasta abril de 2008

№	Amp.	Función/componente
1	10A	Conexión de diagnosis -T16-
2	5A	Pulsador de ASR/ESP -E256- Tecla de la función AUTO HOLD -E540-
3	5A	Unidad de control de la dirección asistida -J500-
4	5A	Conmutador de las luces de freno -F-
5	10A	Ruedecilla moleteada para regulación del alcance de las luces -E102- Módulo de potencia para el faro izquierdo – J667- Servomotor para regulación del alcance de las luces del lado izquierdo -V48- Servomotor para regulación del alcance de las luces del lado derecho -V49-
6	5A	Unidad de control para detección del remolque -J345-
7	5A	Unidad de control en el cuadro de instrumentos -J285- Interfaz de diagnosis para bus de datos -J533-
8	5A	Conmutador de la cortinilla trasera -E149- Panel de mandos para apertura de la puerta del garaje -E284- Unidad de control de la cortinilla trasera -J262- Retrovisor interior antideslumbrante automático -Y7-
9	10A	Unidad de control para tracción total -J492-
10	5A	Relé de alimentación de corriente para Motronic -J271- Unidad de control del motor -J623- Relé de alimentación de corriente 2 para Motronic -J670-
11	5A	Pulsador de la caja negra -E497- (policía) Taxímetro -G41- (taxi) Taxímetro integrado en el espejo retrovisor interior -G511- (taxi) Caja negra -J754- Punto de interconexión del tacógrafo (policía) Punto de interconexión del sistema de señales especiales (policía) Conmutador de pedal para el avisador acústico del lado del acompañante -F349- (autoescuela)
12	10A	Unidad de control de la puerta del conductor -J386- Unidad de control de la puerta trasera derecha -J389-
13	10A	Conmutador de las luces -E1- Conexión de diagnosis -T16-
14	5A	Unidad de control de ELV -J764-
15	5A	Unidad de control de la red de a bordo -J519- (30g) Luz interior delantera -W1-
16	10A	Cerradura de encendido electrónica -D9-
17	10A	Módulo de emisión/recepción 1 de la vigilancia del habitáculo -G303- Sensor de lluvia y de luz -G397- Transmisor de la inclinación del vehículo -G384- Bocina de alarma -H12- Receptor de radiofrecuencia para la calefacción adicional por agua -R149-
18	–	libre
19	–	libre
20	–	libre
21	–	libre
22	10A / 5A	Medidor de masa de aire -G70- Relé de la bomba de combustible eléctrica 2 -J49-
23	10A	Resistencia de calefacción (respiradero del cárter cigüeñal) -N79- (países de clima frío)
24	5A / 20A	Conmutador de las luces de marcha atrás -F4- Conmutador multifunción -F125- Unidad de control del cambio automático – J217- Unidad mecatrónica del cambio de doble embrague DSG -J743-
25	10A	Inyectores -N…- Panel de mandos para apertura de la puerta del garaje -E284-
26	10A	Conmutador de la cortinilla trasera -E149- Unidad de control de la cortinilla trasera -J262-
27	5A	Relé de la turbina de aire exterior -J13- Unidad de control del Climatronic -J255-
28	20A	Unidad de control para detección del remolque -J345-
29	20A	Unidad de control para detección del remolque -J345- (piloto trasero izquierdo, luz de freno, intermitente derecho/izquierdo) Unidad de control del freno electromecánico de estacionamiento -J540-
30	15A	Unidad de control para detección del remolque -J345- (piloto trasero derecho, piloto antiniebla, luz de marcha atrás) Unidad de control del freno electromecánico de estacionamiento -J540-
31	25A / 15A	Unidad de control para detección del remolque -J345- Relé de la bomba de combustible -J17- Relé de la bomba de combustible eléctrica 2 -J49- Unidad de control de la bomba de combustible -J538-
32	30A	Unidad de control de la red de a bordo -J519- (luneta térmica)
33	20A	Unidad de control del techo corredizo -J245-
34	15A	Bomba de combustible (bomba de preelevación) -G6-
35	30A / 25A	Relé del lavafaros -J39- Bomba del lavafaros -V11-
36	20A	Relé para funcionamiento de la calefacción independiente -J485-
37	25A	Unidad de control de los asientos delanteros calefactables -J774-
38	15A	Unidad de control para detección del remolque -J345- Encendedor -U1- Encendedor trasero -U9-
39	40A	Unidad de control de la turbina de aire exterior -J126- (Climatronic) Unidad de control del aire acondicionado -J301-
40	5A	Conmutador de las luces -E1-
41	40A / 15A	Turbina de aire exterior -V2- Relé de la turbina de aire exterior -J13- Encendedor -U1- Encendedor trasero -U9-
42	15A	Bomba del lavaparabrisas y del lavaluneta -V59- Motor del limpialuneta -V12-
43	20A	Unidad de control de la calefacción adicional -J364-
44	20A	Relé para funcionamiento de la calefacción independiente -J485-
45	25A	Toma de corriente de 12 V -U5- Toma de corriente 3 de 12 V -U19-
46	5A	Conmutador del radioteléfono -E72- Pulsador de funcionamiento continuo del motor -E489- Caja negra -J754- Punto de interconexió del tacógrafo
47	15A	Taxímetro -G41- Taxímetro integrado en el retrovisor interior -G511- Testigo del letrero de taxi -K222- Testigo de la iluminación del habitáculo -K224- Lámpara de alarma silenciosa (taxi) -L128- Lámpara para iluminación del pulsador de la alarma activa -L180- Luz izquierda del maletero -W18- Punto de interconexión del equipo de radiocomunicación en el maletero Punto de interconexión en la guantera Punto de interconexión en el maletero
48	20A	Punto de interconexión de la preinstalacion para cargador
49		libre

A partir de mayo de 2008

№	Amp.	Función/componente
1	10A	Conmutador de la cortinilla trasera -E149- Motor para cortinilla trasera -V91-
2	5A	Pulsador de ASR/ESP -E256- Tecla de la función AUTO HOLD -E540- Unidad de control del ABS -J104- Unidad de control del freno electromecánico de estacionamiento -J540-
3	5A	Conmutador de las luces -E1- Conmutador de las luces de freno -F- Transmisor de nivel y temperatura del aceite -G266- Unidad de control de la dirección asistida -J500-
4	5A	Unidad de control para EGD (amortiguación de regulación electrónica) -J250- Unidad de control para detección del remolque -J345- Unidad de control de la luz de curva y la regulación del alcance de las luces -J745- Conexión de diagnosis -T16-
5	10A	Regulador de la iluminación de conmutadores e instrumentos -E20- Ruedecilla moleteada para regulación del alcance de las luces -E102- Módulo de potencia para el faro izquierdo – J667- Servomotor para regulación del alcance de las luces del lado izquierdo -V48-
6	10A	Unidad de control para tracción total -J492-
7	5A	Unidad de control en el cuadro de instrumentos -J285- Interfaz de diagnosis para bus de datos -J533-
8	10A	Módulo de potencia para el faro derecho -J668- Servomotor para regulación del alcance de las luces del lado derecho -V49-
9	10A	Unidad de control de airbag -J234- Unidad de control de detección de asiento ocupado -J706- Testigo de airbag desactivado, lado del acompañante -K145-
10	10A	Conmutador de Tiptronic -F189- Medidor de masa de aire -G70- Unidad de control de la bomba de combustible -J538- Relé de alimentación de corriente para Motronic -J271- Unidad de control del motor -J623- Relé de alimentación de corriente 2 para Motronic -J670-
11	5A	Pulsador de la caja negra -E497- (policía) Taxímetro -G41- (taxi) Taxímetro integrado en el retrovisor interior -G511- (taxi) Caja negra -J754- Punto de interconexión del tacógrafo (policía) Punto de interconexión del sistema de señales especiales (policía) Conmutador de pedal para el avisador acústico del lado del acompañante -F349- (autoescuela)
12	10A	Unidad de control de la puerta del conductor -J386- Unidad de control de la puerta del acompañante -J387-
13	10A	Conmutador de las luces -E1- Conmutador de Tiptronic -F189- Conexión de diagnosis -T16-
14	10A	Relé de bocina de alarma -J641- (Sólo para mercados americanos) Bocina de alarma -H12-
15	5A	Unidad de control de la red de a bordo -J519- (30g) Luz interior delantera -W1- Módulo de emisión/recepción 1 de la vigilancia del habitáculo -G303-
16	10A	Cerradura de encendido electrónica -D9- Unidad de control de ELV -J764-
17	5A	Pulsador del freno electromecánico de estacionamiento -E538- Unidad de control del ABS -J104-
18	10A	Resistencia de calefacción (respiradero del cárter cigüeñal) -N79- (países de clima frío)
19	7,5A	Unidad de control del ACC -J428- Unidad de control de la ayuda de aparcamiento -J446- Unidad de control de sistema de aviso de salida del carril -J759- Unidad de control del sistema de asistencia al volante para aparcar -J791-
20	5A	Panel de mandos para apertura de la puerta del garaje -E284- (excepto vehículos con volante a la derecha)
21	10A	Retrovisor interior antideslumbrante automático -Y7- Conmutador con regulación del lado izquierdo del asiento trasero calefactable -E128- Conmutador con regulación del lado derecho del asiento trasero calefactable -E129- Transmisor de alta presión -G65- Sensor de calidad del aire -G238- Relé de la turbina de aire exterior -J13- Resistencia de calefacción del eyector izquierdo -Z20- Resistencia de calefacción del eyector derecho -Z21- Unidad de control del aire acondicionado -J301- Relé de control de la tensión -J813- (Sistema multimedia RSE)
22	20A	Unidad de control del freno electromecánico de estacionamiento -J540-
23	15A	Unidad de control para detección del remolque -J345-
24	20A	Unidad de control del freno electromecánico de estacionamiento -J540-
25	20A	Unidad de control para detección del remolque -J345-
26	15A	Unidad de control para EGD (amortiguación de regulación electrónica) -J250-
27	15A / 20A	Relé de la bomba de combustible -J17- Relé de la bomba de combustible eléctrica 2 -J49- Unidad de control 2 de la bomba de combustible -J538- Relé de la bomba de combustible suplementaria -J832-
28	10A	Unidad de control de la puerta trasera izquierda -J388- Unidad de control de la puerta trasera derecha -J389- Unidad de control central del sistema de confort -J393-
29	25A	Unidad de control de los asientos traseros calefactables -J786-
30	20A	Unidad de control del techo corredizo -J245-
31	30A	Convertidor c.a./c.d. con toma de corriente, 12 V-230 V-U13- Convertidor c.a./c.d. con toma de corriente, 12 V-115 V -U27- (sólo para mercados americanos)
32	30A	Unidad de control de la red de a bordo -J519- (luneta térmica)
33	30A	Relé del lavafaros -J39-Bomba del lavafaros -V11-
34	25A	Unidad de control de los asientos delanteros calefactables -J774-
35	30A	Unidad de control de la puerta trasera izquierda -J388- Unidad de control de la puerta trasera derecha -J389-
36	15A	Conmutador para regulación del apoyo lumbar del asiento del conductor -E176- Pulsador para regulación de la inclinación -E421- Pulsador para regulación del respaldo -E425-
37	10A	Transmisor de campo magnético (brújula) -G197- Sensor de lluvia y de luz -G397- Unidad de control del Climatronic -J255- Unidad de control del aire acondicionado -J301- Unidad de control del sistema de cámara de marcha atrás -J772- Receptor de radiofrecuencia para la calefacción adicional por agua -R149- Relé de control de la tensión -J813- (Sistema multimedia RSE)
38	40A	Relé de la turbina de aire exterior -J13- Unidad de control de la turbina de aire exterior -J126- (Climatronic) Unidad de control del aire acondicionado -J301- (Climatic)
39	15A / 5A	Conmutador multifunción -F125- Unidad de control del cambio automático -J217- Conmutador de las luces de marcha atrás -F4- Unidad mecatrónica del cambio de doble embrague DSG -J743-
40	15A	Relé de carga de la segunda batería -J713- Bomba del lavacristales -V5- Motor del limpialuneta -V12-
41	20A	Encendedor -U1- Encendedor trasero -U9-
42	15A	Toma de corriente de 12 V -U5-
43	20A	Unidad de control de la calefacción adicional -J364- (sólo con segunda batería)
44	30A	Unidad de control de la puerta del conductor -J386- Unidad de control de la puerta del acompañante -J387-
45	20A	Relé para funcionamiento de la calefacción independiente -J485- (sólo con segunda batería)
46		libre
47	10A	Aparato emisor-receptor para teléfono -R36-
48	5A	Unidad de control en el cuadro de instrumentos -J285-
49		libre

Portafusibles D (tablero de instrumentos del lado del acompañante)

Hasta abril de 2008

№	Amp.	Función/componente
1	5A	Transmisor de campo magnético (brújula) -G197-
2	5A	Unidad de control del freno electromecánico de estacionamiento -J540- Unidad de control del ABS -J104-
3	5A	Transmisor de campo magnético (brújula) -G197- Unidad de control de la ayuda de aparcamiento -J446-
4	5A	Unidad de control del ACC -J428-
5	10A	Módulo de potencia para el faro derecho -J668- (sólo con faros de descarga de gas)
6	5A	Conmutador de Tiptronic -F189-
7	5A	Unidad de control de la luz de curva y la regulación del alcance de las luces -J745- (sólo con faros de descarga de gas)
8	5A	Transmisor de alta presión -G65- Transmisor de nivel y temperatura del aceite -G266-
9	10A	Testigo de airbag desactivado, lado del acompañante -K145- Unidad de control de airbag -J234- Unidad de control de detección de asiento ocupado -J706-
10	5A	Unidad de control de la bomba de combustible -J538- (BLF, BLR, BLY, AXX, BPY, BLX, BVX, BVY, BVZ, BWA)
11		libre
12	10A	Unidad de control de la puerta del acompañante -J387- Unidad de control de la puerta trasera derecha -J389-
13	10A	Unidad de control de la ayuda de aparcamiento -J446-
14	5A	Unidad de control del sistema de cámara de marcha atrás -J772-
15	5A	Unidad de control del Climatronic -J255- Unidad de control del aire acondicionado -J301-
16	5A	Conmutador de Tiptronic -F189-
17	5A	Testigo del freno electromecánico de estacionamiento -K213- Unidad de control del ABS -J104-
18		libre
19		libre
20		libre
21		libre
22	30A	Convertidor c.a./c.d. con toma de corriente, 12 V-230 V-U13- Convertidor c.a./c.d. con toma de corriente, 12 V-115 V -U27- (Sólo para mercados americanos)
23	30A	Unidad de control de la puerta trasera izquierda -J388- Unidad de control de la puerta trasera derecha -J389-
24	30A	Unidad de control del cierre final asistido de la puerta trasera izquierda -J762- (Variant)
25	30A	Unidad de control del cierre final asistido de la puerta trasera derecha -J763- (Variant)
26		libre
27	25A	Unidad de control de los asientos traseros calefactables -J786-
28	15A	Unidad de control de la bomba de combustible -J538- (AXZ, BLV)
29	30A	Unidad de control de la puerta del conductor -J386- Unidad de control de la puerta del acompañante -J387-
30	20A	Unidad de control del freno electromecánico de estacionamiento -J540- Unidad de control central del sistema de confort -J393-
31	20A / 15A	Unidad de control del freno electromecánico de estacionamiento -J540- Unidad de control 2 de la bomba de combustible -J538-
32		– libre
33	20A	Toma de corriente de 12 V -U5- Toma de corriente 2 de 12 V -U18-
34	15A	Unidad de control de la bomba de combustible -J538- (AXX, BPY, BLF, BLR, BLY, BLX, BVX, BVY, BVZ, BWA)
35	20A	Encendedor -U1- Encendedor trasero -U9-
36		libre
37		libre
38	15A	Toma de corriente de 12 V -U5- Toma de corriente 2 de 12 V -U18-
39	10A	Ruedecilla moleteada para regulación del asiento calefactable del conductor -E94- Ruedecilla moleteada para regulación del asiento calefactable del acompañante -E95- Conmutador con regulación del lado izquierdo del asiento trasero calefactable -E128- Conmutador con regulación del lado derecho del asiento trasero calefactable -E129- Unidad de control del Climatronic -J255- Unidad de control del aire acondicionado -J301- Relé de carga de la segunda batería -J713- Resistencia de calefacción del eyector izquierdo -Z20- Resistencia de calefacción del eyector derecho -Z21-
40	5A	Caja negra -J754-
41	15A	Taxímetro -G41- Taxímetro integrado en el retrovisor interior -G511- Testigo del letrero de taxi -K222- Testigo de la iluminación del habitáculo -K224- Lámpara para iluminación del pulsador de la alarma activa -L180- Punto de interconexión en la guantera Punto de interconexión en el maletero
42	20A	Punto de interconexión en la guantera
43	5A	Unidad de control del mando a distancia de la alarma de taxi -J601- Punto de interconexión del sistema de señales especiales (policía) Punto de interconexión en la guantera Punto de interconexión en el maletero
44	10A	Unidad de control del mando a distancia de la alarma de taxi -J601- Toma de corriente 3 de 12 V -U19- Punto de interconexión del sistema de señales especiales (policía)

A partir de mayo de 2008

№	Amp.	Función/componente
1	30A	Unidad de control 2 del portón/capó trasero -J756- (sólo Variant)
2	30A	Unidad de control del portón/capó trasero -J605- (sólo Variant)
3		– libre
4		– libre
5		– Reservado para vehículos especiales
6		– Reservado para vehículos especiales
7		– Reservado para vehículos especiales
8		– Reservado para vehículos especiales
9		– Reservado para vehículos especiales
10		– libre
11		– libre
12		– libre

Bloques de relés

№1

№	Función
B1	Alimentación de tensión del borne 15
B2	Libre
B3	Libre
B4	Alimentación de tensión del borne 30
B5	Calefacción de la luneta trasera
B6	Claxon doble
B7	Bomba lavaparabrisas
B8	Bomba lavaparabrisas
B9	Terminal X

№2

№	Función
A	Termofusible 1 para la regulación del asiento del acompañante -S46- (30A)
B	Termofusible 1 para regulación del asiento del conductor -S44- (15A)
C	Libre
D	Libre
R1	Relé de calefacción adicional
R2	Libre
R3	Relé del ventilador de aire fresco
R4	Libre
R5	Relé de la bomba de combustible
R6	Relé lavafaros
R7	Relé de alimentación de tensión terminal 50

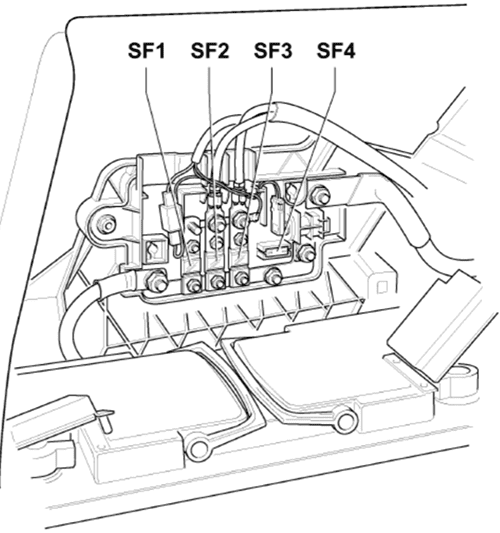

Portafusibles F (parte trasera izquierda del maletero)

№	Amp.	Función/componente
1	30A	a partir de mayo de 2006: Portafusibles izquierdo (SC12 – SC17, SC29 -SC31) Portafusibles derecho (SD12 – SD17, SD28, SD29-SD31)
2	80A	Fusibles en la caja electrónica (SB16 – SB26, SB49, SB50)
3	125A	Alimentación de tensión de la caja electrónica
4	5A	Unidad de control de la red de a bordo -J519-
