Diagrama de fusibles Volvo S90 / V90 (2017-2021)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Volvo S90 / V90 (años del modelo 2016, 2017, 2018, 2019, 2020, 2021).

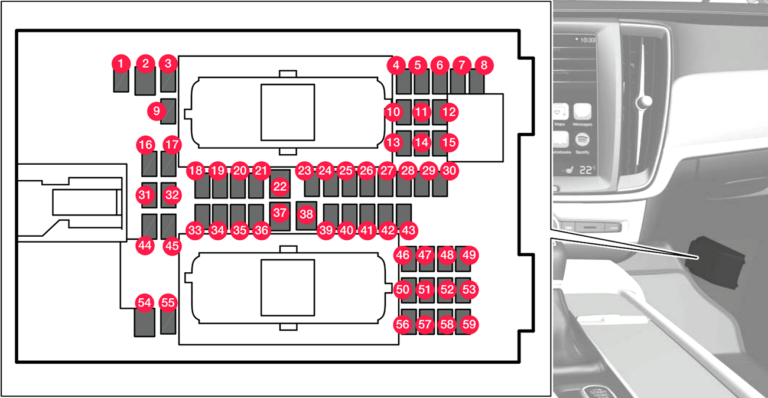

Diagrama de fusibles en el compartimiento de pasajeros
Los fusibles bajo la guantera protegen, por ejemplo, tomas eléctricas, pantallas y módulos de puertas.
| № | Amp. | Función |
|---|---|---|
| 1 | 10 | Módulo de tensión intermedia (con batería de apoyo de 48V) |
| 2 | 30 | Toma eléctrica en la consola del túnel, junto al espacio para las piernas del asiento trasero |
| 3 | – | – |
| 4 | 5 | Sensor de movimiento |
| 5 | 5 | Reproductor de medios |
| 6 | 5 | Pantalla del conductor |
| 7 | 5 | Teclado en la consola central |
| 8 | 5 | Sensor solar |
| 9 | 20 | Unidad de mando Sensus |
| 10 | – | – |
| 11 | 5 | Módulo del volante |
| 12 | 5 | Módulo de control de arranque y mandos, freno de estacionamiento |
| 13 | 15 | Módulo de calefacción eléctrica del volante |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | 15 | Unidades de mando portalámparas traseros |
| 18 | 10 | Unidad de mando de climatización |
| 19 | 7,5 | Bloqueo volante |
| 20 | 10 | Toma de diagnóstico OBD-II |
| 21 | 5 | Pantalla central |
| 22 | 40 | Módulo de ventilador de climatizador delantero |
| 23 | 5 | Concentrador USB |
| 24 | 7,5 | Iluminación de los mandos; Iluminación interior; Función antideslumbramiento del retrovisor interior; Sensor de lluvia y de luz; Teclado en la consola del túnel, en el espacio para las piernas del asiento trasero: Asientos delanteros accionados eléctricamente; Paneles de mando de puertas traseras; Módulo de ventilador para climatizador izquierda/derecha. |
| 25 | 5 | Unidad de mando de las funciones de ayuda al conductor |
| 26 | 20 | Techo solar |
| 27 | 5 | Pantalla de visualización frontal |
| 28 | 5 | Iluminación del habitáculo |
| 29 | 5 | Placa de carga inalámbrica |
| 30 | 5 | Display en la consola del techo (testigo del cinturón de seguridad e indicación de airbag conectado en el asiento del acompañante) |
| 31 | – | – |
| 32 | 5 | Sensor de humedad |
| 33 | 20 | Módulo de la puerta trasera derecha |
| 34 | 10 | Fusibles en el maletero o el compartimento de carga |
| 35 | 5 | Unidad de mando de la conexión a Internet del automóvil; Unidad de mando de Volvo On Call |
| 36 | 20 | Módulo de la puerta trasera izquierda |
| 37 | 40 | Unidad de mando de audio (amplificador) |
| 38 | – | – |
| 39 | 5 | Módulo de antena de bandas múltiples |
| 40 | 5 | Módulos de confort del asiento delantero (masaje) |
| 41 | 5 | Dispositivo antiarranque por alcoholemia |
| 42 | – | – |
| 43 | 15 | Unidad de mando de la bomba de combustible |
| 44 | 5 | Bobina de relé para la bomba de aceite de transmisión. Convertidor Tensión intermedia; Motor de arranque integrado |
| 45 | 5 | Apertura de maletero/portón trasero con movimiento del pie |
| 46 | 15 | Calefacción de asiento delantero lado de conductor |
| 47 | 15 | Calefacción de asiento delantero lado de acompañante |
| 48 | 7,5 | Bomba de refrigerante |
| 49 | – | – |
| 50 | 20 | Módulo de la puerta delantera izquierda |
| 51 | 20 | Unidad de control de la suspensión (chasis activo) |
| 52 | – | – |
| 53 | 10 | Unidad de mando Sensus |
| 54 | – | – |
| 55 | – | – |
| 56 | 20 | Módulo de la puerta delantera derecha |
| 57 | – | – |
| 58 | 5 | TV (algunos mercados) |
| 59 | 15 | Fusible primario de los fusibles 53 y 58 / Fusible primario de los fusibles 9, 53 y 58 / Fusible primario de los fusibles 52, 53, 57 y 58 |

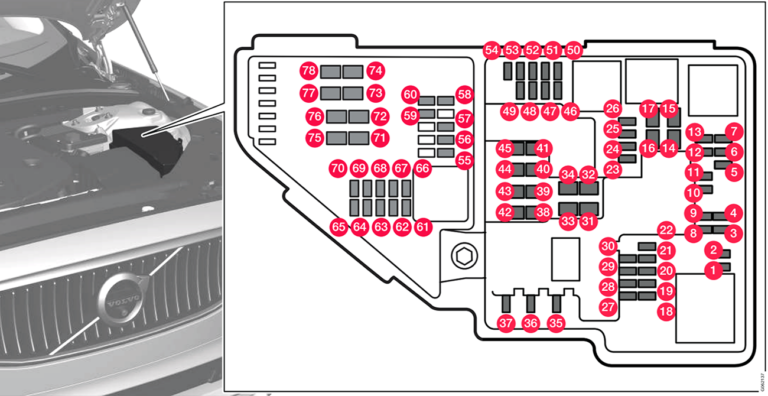

Diagrama de fusibles en el compartimento del motor
Los fusibles en el compartimento del motor protegen las funciones del motor y de los frenos.
| № | Amp. | Función |
|---|---|---|
| 1 | – | – |
| 2 | – | – |
| 3 | 15 | Sensores lambda; Módulo de sobrepresión de admisión eléctrico |
| 4 | 15 | Bobinas de encendido (gasolina); Bujías (gasolina). Sensor de gases de escape; Sensor de partículas (diésel) |
| 5 | 15 | Solenoide de la bomba de aceite de motor; Acoplamiento magnético A/C; Sonda lambda, central (gasolina); Sonda lambda, trasera (diésel); Sonda lambda, delantera (gasolina/diésel) |
| 6 | 7,5 | Reguladores de vacío; Válvula; Válvula de impulso de potencia (diésel); Sensor de nivel de aceite/temperatura (gasolina/diésel); Bujía de incandescencia (GCU) (diésel) |
| 7 | 20 | Unidad de mando del motor; Actuador; Unidad de mariposa; Válvula EGR (diésel); Monitor de posición del turbo (diésel); Válvula de cargador del turbo (gasolina) |
| 8 | 5 | Unidad de mando del motor |
| 9 | – | – |
| 10 | 10 | Solenoides (gasolina); Válvula de control de fugas de combustible; Termostato del sistema de refrigeración del motor (gasolina); Bomba de vacío de EGR (diésel); Unidad de mando de incandescencia (diésel); Acoplamiento del compresor (gasolina); Cigüeñal, calefactor de ventilación (diésel); Válvula, refrigerador de aceite de caja de cambios (diésel) |
| 11 | 5 | Unidad de mando de mariposa reguladora de deflector; Unidad de mando de mariposa reguladora de rejilla del radiador; Bobinas de relé para impulso de potencia (diésel); Válvula de líquido refrigerante |
| 12 | 15 | Bomba de refrigerante |
| 13 | 20 | Unidad de mando del motor |
| 14 | 40 | Motor de arranque |
| 15 | Shunt | Motor de arranque |
| 16 | 30 | Calefactor del filtro de combustible (diésel) |
| 17 | – | – |
| 18 | 5 | Unidad de cuenta |
| 19 | – | – |
| 20 | – | – |
| 21 | 15 | Cámara ECM |
| 22 | – | – |
| 23 | 7,5 | Puerto USB en la consola del túnel, parte trasera |
| 24 | 15 | Toma de 12V en la consola del túnel, parte delantera |
| 25 | 15 | Toma de 12 V en la consola del túnel, en el espacio para las piernas de la segunda fila de asientos |
| 26 | 15 | Toma eléctrica de 12V en el maletero o el compartimento de carga |
| 27 | – | – |
| 28 | 15 | Faro izquierdo, LED |
| 29 | 15 | Faro derecho, LED |
| 30 | – | – |
| 31 | Shunt | Parabrisas con calefacción eléctrica lado izquierdo |
| 32 | 40 | Parabrisas con calefacción eléctrica lado izquierdo |
| 33 | 25 | Lavafaros |
| 34 | 25 | Lavaparabrisas |
| 35 | 15 | Unidad de mando de la transmisión; Selector de marchas eléctrico |
| 36 | 20 | Bocina |
| 37 | 5 | Sirena de alarma |
| 38 | 40 | Unidad de mando del sistema de frenos (válvulas, freno de estacionamiento) |
| 30 | Control de freno con batería de apoyo de 48V | |
| 39 | 30 | Limpiaparabrisas |
| 40 | – | – |
| 41 | 40 | Parabrisas con calefacción eléctrica lado derecho |
| 42 | 20 | Calefactor de estacionamiento |
| 43 | 40 | Unidad de mando del sistema de frenos (bomba ABS) |
| 44 | – | – |
| 45 | Shunt | Parabrisas con calefacción eléctrica lado derecho |
| 46 | 5 | Recibe alimentación cuando está activado el contacto: Unidad de mando del motor; Componentes de la transmisión; Servodirección eléctrica; Unidad de mando electrónica central; Unidad de mando del sistema de frenos |
| 47 | – | – |
| 48 | 15 | Faro derecho, LED |
| 7.5 | Faro derecho | |
| 49 | 5 | Dispositivo antiarranque por alcoholemia |
| 50 | 10 | Unidad de mando de la transmisión |
| 51 | 5 | Unidad de mando de conexión de batería |
| 52 | 5 | Airbags; Sensor de peso de pasajeros |
| 53 | 15 | Faro izquierdo, LED |
| 7.5 | Faro izquierdo | |
| 54 | 5 | Transductor del pedal de acelerador |
| 55 | 15 | Unidad de mando de la transmisión |
| 56 | 5 | Unidad de mando del motor |
| 57 | – | – |
| 58 | – | – |
| 59 | – | – |
| 60 | – | – |
| 61 | 20 | Unidad de mando del motor; Actuador; Unidad de mariposa; Válvula EGR (diésel); Monitor de posición del turbo (diésel); Válvula de cargador del turbo (gasolina) |
| 62 | 10 | Solenoides (gasolina); Válvulas; Termostato de sistema de refrigeración del motor (gasolina); Bomba de refrigeración de EGR (diésel); Unidad de mando de incandescencia (diésel) |
| 63 | 7,5 | Reguladores de vacío; Válvula; Válvula de impulso de potencia (diésel) |
| 64 | 5 | Unidad de mando rejilla del alerón; Unidad de mando rejilla de refrigeración; Bobinas de relé para impulso de potencia (diésel) |
| 65 | – | – |
| 66 | 15 | Sonda lambda, delantera; Sonda lambda, trasera (gasolina); Sensor de hollín (diésel) |
| 67 | 15 | Solenoide de la bomba de aceite de motor; Acoplamiento magnético A/C; Sonda lambda, central (gasolina); Sonda lambda, trasera (diésel) |
| 68 | – | – |
| 69 | 20 | Unidad de mando del motor |
| 70 | 15 | Bobinas de encendido (gasolina); Bujías (gasolina) |
| 71 | 30 | Calefactor del filtro de combustible (diésel) |
| 72 | – | – |
| 73 | – | – |
| 74 | – | – |
| 75 | – | – |
| 76 | – | – |
| 77 | Shunt | Motor de arranque |
| 78 | 40 | Motor de arranque |

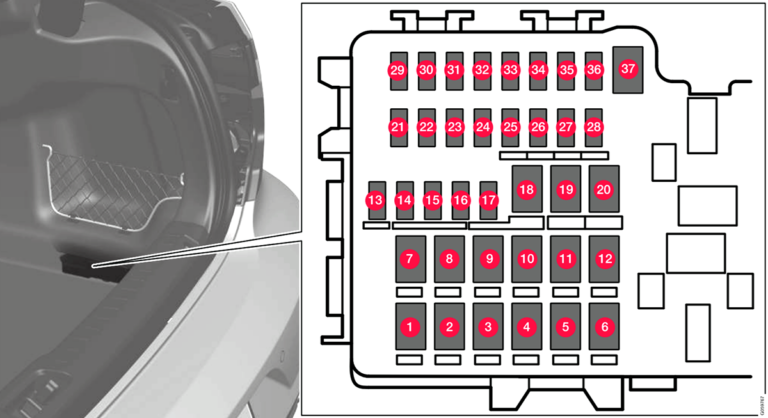

Diagrama de fusibles en el maletero
La caja de fusibles y relés está situada debajo del compartimento del lado derecho. Los fusibles en el compartimento de carga protegen, entre otras cosas, los asientos regulados eléctricamente, los airbags y los pretensores.
| № | Amp. | Función |
|---|---|---|
| 1 | 30 | Luneta trasera térmica |
| 2 | 40 | Unidad de mando central |
| 3 | 40 | Compresor de suspensión neumática |
| 4 | 15 | Motor de bloqueo del respaldo trasero derecho |
| 5 | – | – |
| 6 | 15 | Motor de bloqueo del respaldo trasero izquierdo |
| 7 | 20 | Módulo de la puerta trasera derecha |
| 8 | 30 | Unidad de mando para reducción de óxidos de nitrógeno (diésel) |
| 9 | 25 | Maletero eléctrico |
| 10 | 20 | Asiento delantero del acompañante accionado eléctricamente. Módulo de la puerta delantera derecha |
| 11 | 40 | Unidad de mando del enganche para remolque |
| 12 | 40 | Módulo de tensor del cinturón de seguridad del lado derecho |
| 13 | 5 | Bobinas de relé internas |
| 14 | 15 | Unidad de mando para reducción de óxidos de nitrógeno (diésel) |
| 15 | 20 | Módulo de la puerta trasera izquierda |
| 5 | Módulo de detección del movimiento del pie (para abrir el maletero eléctrico) | |
| 16 | 5 | Dispositivo antiarranque por alcoholemia, concentrador de puertos/puerto accesorio USB |
| 17 | – | – |
| 18 | 25 | Unidad de mando del enganche para remolque |
| 40 | Módulo de accesorios | |
| 19 | 20 | Asiento del conductor regulado eléctricamente. Módulo de la puerta delantera izquierda |
| 20 | 40 | Módulo de tensor del cinturón de seguridad del lado izquierdo |
| 21 | 5 | Cámara de aparcamiento |
| 22 | 10 | Módulo de luces traseras, respaldo, suministro eléctrico |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | 5 | Unidad de mando de airbags y tensores de cinturón |
| 27 | – | – |
| 28 | 15 | Calefacción de asiento trasero izquierdo |
| 29 | – | – |
| 30 | 5 | Blind Spot Information (BLIS): Unidad de mando de sonido exterior de marcha atrás |
| 31 | – | – |
| 32 | 5 | Módulos de los tensores de los cinturones de seguridad, izquierda |
| 33 | 5 | Actuador de gases de escape (gasolina, algunas variantes de motor) |
| 34 | – | – |
| 35 | 15 | Unidad de mando All Wheel Drive (AWD) |
| 36 | 15 | Calefacción de asiento trasero derecho |
| 37 | – | – |
